Description

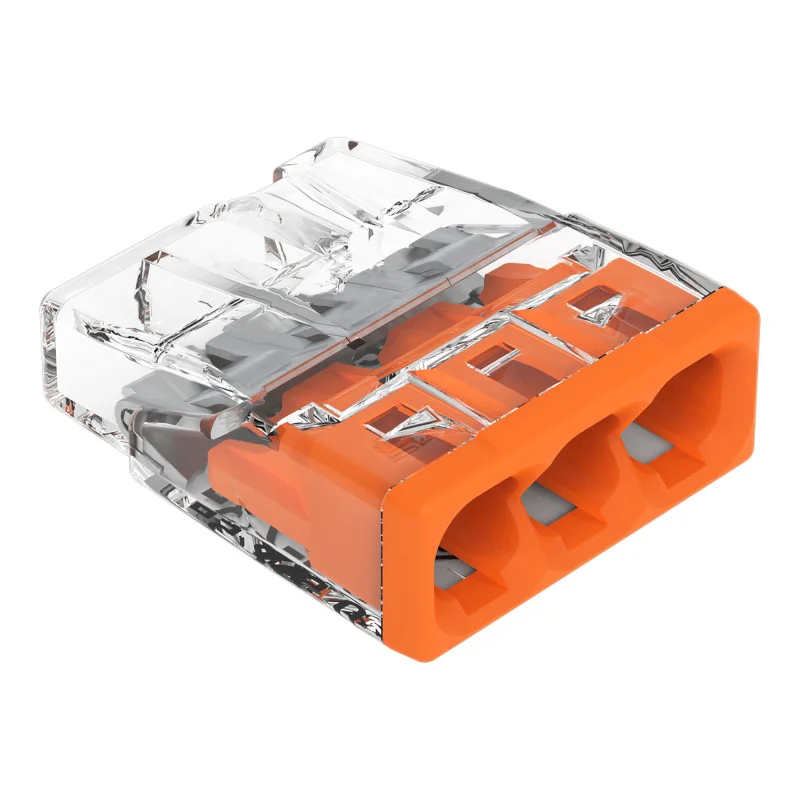

WAGO 2273-203 je kompaktný 3cestný konektor na spájanie pevných medených vodičov v rozvodných krabiciach a ďalších elektroinštalačných aplikáciách. Konštrukcia s nasúvacím pripojením umožňuje rýchle a priame zasunutie vodiča bez skrutkovania. Priehľadné telo uľahčuje vizuálnu kontrolu zasunutia vodiča.
Technické špecifikácie
Výrobca: WAGO
Model: 2273-203
Rad: 2273 COMPACT PUSH WIRE
Typ produktu: konektor rozvodnej skrine
Počet ciest: 3
Menovitý prúd: 24 A
Menovité napätie: 450 V
Prierez vodiča: 2,5 mm2
Veľkosť vodiča: 16 AWG, 20 AWG
Typ montáže: kábel
Typ zakončenia: nasúvací vodič
Materiál kontaktu: meď
Farba: oranžová, číra
Maximálna prevádzková teplota: 60 °C
Zapuzdrený: áno
Istený: nie
Certifikácia pre nebezpečné priestory: nie
Funkcie a vlastnosti
Kompaktné prevedenie na použitie v inštalačných a rozvodných škatuliach.
Nasúvacie pripojenie vodiča bez skrutkových svoriek.
Priehľadné puzdro na kontrolu správneho zasunutia vodiča.
3 samostatné vstupy pre prepojenie troch vodičov.
Izolované telo konektora pre elektrickú inštaláciu.
Ideálne pre
Spájanie vodičov v domových a priemyselných elektroinštaláciách.
Použitie v rozvodných a inštalačných škatuliach.
Rýchle a prehľadné prepojenie pevných medených vodičov.
Obsah balenia
Konektor WAGO 2273-203
Prečo zvoliť tento produkt
Jasne identifikované katalógové označenie WAGO 2273-203.
Kompaktná konštrukcia vhodná na obmedzený inštalačný priestor.
Priehľadné telo umožňuje optickú kontrolu pripojenia vodiča.
Nasúvací spôsob pripojenia zjednodušuje montáž bez skrutkových spojov.
Technické parametre 24 A a 450 V zodpovedajú použitiu v elektroinštaláciách v rámci určenia výrobku.
Pokyny na inštaláciu a prevádzku
Určené pre vodiče v rozsahu a prevedení zodpovedajúcom špecifikácii výrobku.
Pred zasunutím vodiča je nutné správne odizolovanie a kontrola nepoškodeného konca vodiča.
Po zapojení je vhodné vizuálne overiť polohu vodiča cez priehľadné telo konektora.
Montáž vykonávajte iba v súlade s pravidlami pre elektroinštalácie as ohľadom na menovité napätie a prúd výrobku.
Bezpečnostné upozornenie
Produkt je určený pre elektrické inštalácie, pri nesprávnom zapojení hrozí úraz elektrickým prúdom, skrat alebo prehriatie spoja.
Pred montážou alebo demontážou musí byť obvod odpojený od napätia.
Inštaláciu pri napätí 450 V smie vykonávať iba osoba so zodpovedajúcou odbornou kvalifikáciou.
Neprekračujte menovité elektrické a teplotné parametre výrobku.
Nepoužívajte poškodený konektor ani vodiče s poškodenou izoláciou alebo nevhodným prevedením.
