Description

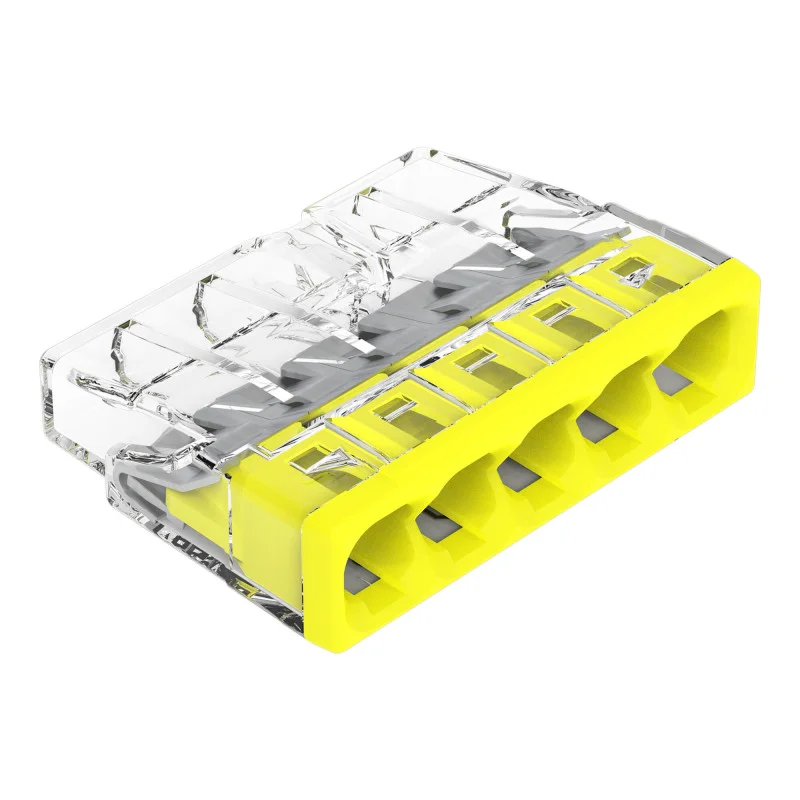

Inštalačná svorka WAGO radu 2273 je určená na spájanie pevných vodičov priamym zasunutím do kontaktu. Prevedenie s piatimi pripojovacími bodmi umožňuje rýchle a prehľadné rozbočenie vodičov v inštalačných krabiciach a ďalších priestoroch s obmedzeným miestom. Predaj je po 1 kuse.
Technické špecifikácie
Výrobca: WAGO
Rad: 2273
Typ pripojovacej techniky: PUSH WIRE
Počet pripojovacích bodov: 5
Počet potenciálov: 1
Určené pre plné vodiče
Rozsah prierezu vodičov: 0,52,5 mm2
Rozsah vodičov: 2016 AWG
Materiál pripojiteľných vodičov: meď, hliník
Spôsob ovládania: priame zasunutie
Dĺžka odizolovania: 11 mm
Smer zapojenia: bočné
Menovité napätie: 450 V
Menovitý prúd: 24 A
Navrhované rázové napätie: 4 kV
Kategória prepätia: II
Teplota okolitého vzduchu pri prevádzke: +60 °C
Trvalá prevádzková teplota: 105 °C
Označenie teploty podľa EN 60998: T60
Izolačný materiál: polykarbonát (PC)
Farba puzdra: transparentná
Farba krytu: žltá
Rozmer: 22 x 5,8 x 16,7 mm
Hmotnosť: 1,6 g
Číslo výrobku: 4698551
Funkcie a vlastnosti
Kompaktná svorka pre pevné vodiče v elektroinštaláciách.
Pripojenie vodiča sa vykonáva priamym zasunutím bez použitia nástroja.
Transparentné puzdro umožňuje vizuálnu kontrolu zasunutia vodiča.
Jednopotenciálové prevedenie na spojenie piatich vodičov do jedného uzla.
Skúšobný otvor umožňuje elektrické testovanie v inštalovanom stave.
Konštrukcia je vhodná na použitie v inštalačných krabiciach s obmedzeným priestorom.
Ideálne pre
Spájanie pevných vodičov v domových a priemyselných elektroinštaláciách.
Rozbočenie vodičov v inštalačných a odbočných škatuliach.
Montáže, servis a úpravy pevných elektrických rozvodov.
Aplikácia, kde je požadované rýchle a prehľadné prepojenie viacerých vodičov.
Obsah balenia
1x inštalačná svorka WAGO 2273, 5pólová
Prečo zvoliť tento produkt
Uvádzané elektrické a teplotné parametre sú špecifikované pre inštalačné použitie.
Päťpólové prevedenie umožňuje spojenie viacerých pevných vodičov v jednom kompaktnom prvku.
PUSH WIRE pripojenie zjednodušuje montáž a skracuje dobu zapojenia.
Transparentné telo uľahčuje kontrolu správneho zasunutia vodiča.
Kompaktné rozmery podporujú použitie v stiesnených montážnych priestoroch.
Pokyny na inštaláciu a prevádzku
Pred zasunutím vodiča odizolujte vodič v dĺžke 11 mm.
Svorka je určená pre plné vodiče v uvedenom rozsahu prierezov.
Vodič zasuňte priamo do príslušného otvoru až na doraz.
Pri odpájaní vodič uvoľnite ťahom a striedavým otáčaním vľavo a vpravo.
Dodržujte menovité elektrické a teplotné parametre výrobku.
Bezpečnostné upozornenie
Produkt je určený pre elektrické inštalácie. Nesprávne použitie alebo zapojenie môže viesť k úrazu elektrickým prúdom, skratu alebo prehriatiu spoja.
Pred montážou, demontážou alebo kontrolou vždy odpojte napájanie.
Používajte iba vodiče zodpovedajúceho typu a prierezu.
Montáž v pevných elektrických rozvodoch má vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Po inštalácii overte správne zasunutie vodiča a pevnosť spoja.
