Stojei trimer, 5mm, RM-063-Spedizione veloce

Description

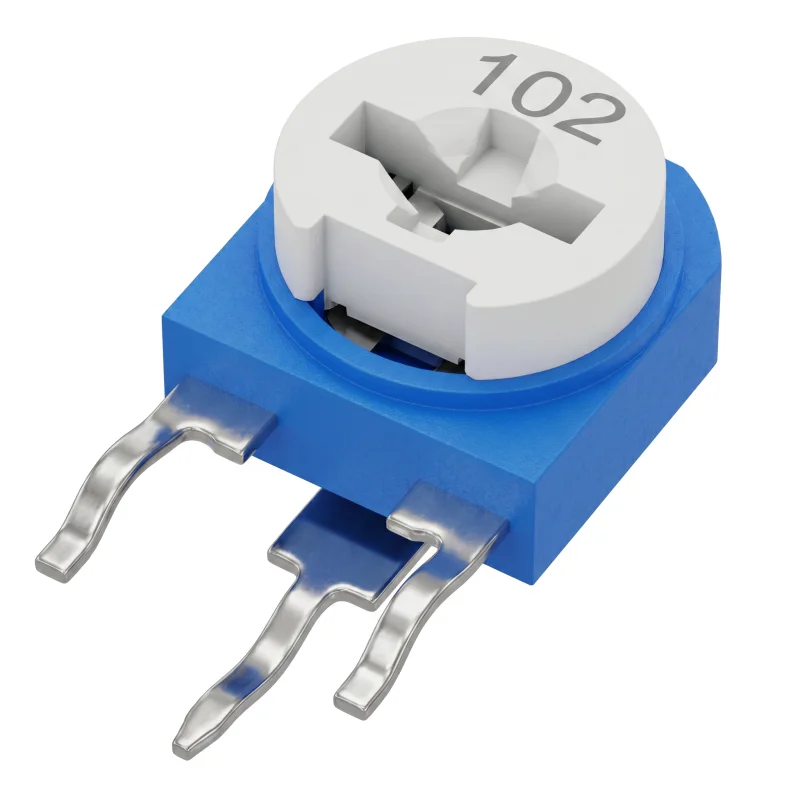

Stoječi ogljikov trimer RM-063 je enoobratni nastavljivi potenciometer za vgradnjo v elektronska vezja. Uporablja se za ročno nastavitev vrednosti upora v okviru izbrane različice, na primer pri kalibraciji, natančnem uravnavanju ali servisni nastavitvi vezja.

Tehnične specifikacije

Tip: ogljikov trimer

Izvedba: stoječa

Oznaka modela: RM-063

Velikost: 5 mm

Os nastavitve: vertikalna

Število obratov: 1

Kot nastavitve: 200° ± 20°

Toleranca upora: ±20 %

Maksimalna napetost: 50 V DC

Nazivna moč: 0,1 W

Dimenzije: 6,4 x 5,2 x 11,3 mm

Razmik med priključki: 5 mm

Funkcije in lastnosti

Omogoča ročno nastavitev upora s pomočjo zgornjega nastavitvenega elementa.

Enoobratna izvedba je primerna za osnovno uravnavanje vrednosti v vezju.

Stoječa konstrukcija prihrani prostor na tiskanem vezju (PCB).

Tripinska izvedba ustreza trimerju, ki se uporablja kot nastavljiv delilnik napetosti ali spremenljivi upor, odvisno od vezave.

Izdelek je dobavljen v izbrani različici upornosti.

Idealno za

Kalibracijska in nastavitvena vezja v elektroniki.

Servisna popravila in zamenjavo trimerjev z enakim tipom in parametri.

Razvojne prototipe in laboratorijska vezja.

Tiskana vezja z zahtevo po vertikalni nastavitvi trimerja.

Vsebina paketa

1x Stoječi ogljikov trimer RM-063 v izbrani različici upornosti.

Zakaj izbrati ta izdelek

Navedeni parametri omogočajo izbiro glede na vrednost upora, toleranco, napetostno mejo in nazivno moč.

Stoječa izvedba z vertikalno osjo omogoča nastavitev od zgoraj po namestitvi na ploščo.

Razmik med priključki 5 mm olajša preverjanje primernosti za določen projekt ali zamenjavo.

Različne vrednosti upora omogočajo uporabo v različnih vrstah nastavitvenih vezij.

Navodila za namestitev in uporabo

Pred vgradnjo preverite ustreznost vrednosti upora, razmika med priključki in mehanske izvedbe z vašo aplikacijo.

Pri spajkanju preprečite prekomerno toplotno obremenitev ohišja in priključkov.

Nastavitev izvajajte s primernim orodjem, brez uporabe prekomerne sile na nastavitveni element.

Montažo in priključitev v električno napravo naj izvaja oseba s poznavanjem elektronskih vezij.

Varnostna opozorila

Ne presezite maksimalne napetosti 50 V DC in nazivne moči 0,1 W.

Nepravilna vezava ali preobremenitev lahko povzroči pregrevanje, poškodbo komponente ali okvaro priključenega vezja.

Komponente ne vgrajujte ali prilagajajte v vezju pod napetostjo.

Pred zagonom naprave preverite polarnost vezave, mehansko namestitev in kakovost spajkanih spojev.
