Description

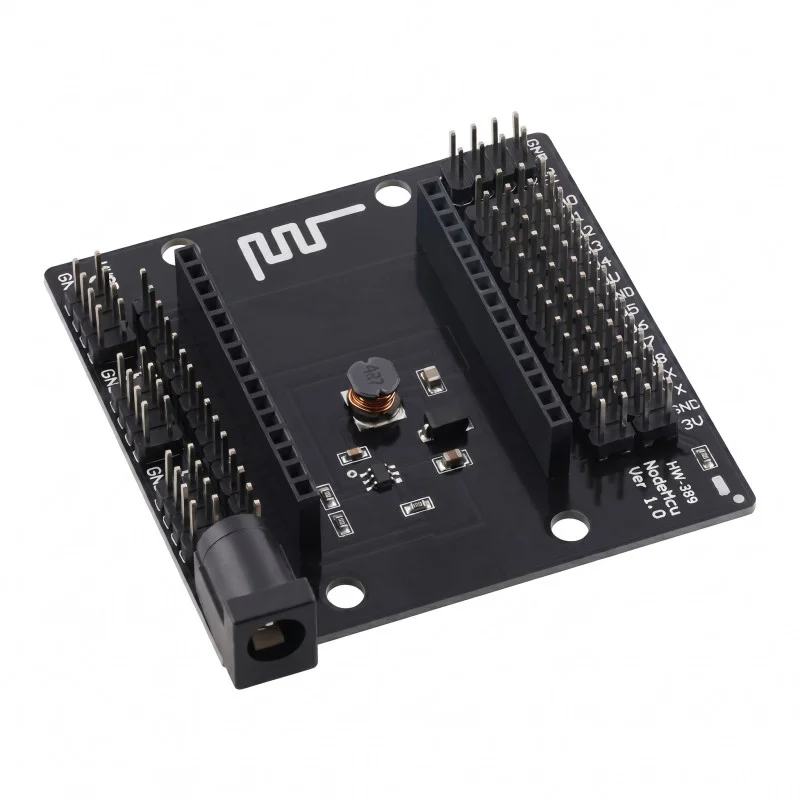

Strömförsörjningsbasen för NodeMCU ESP8266-utvecklingskort fungerar som ett bakplan för montering av modulen och för att föra ut dess stift till tillgängliga kontaktrader. Designen med en likströmsingång underlättar strömförsörjning och testning i laboratorie-, utvecklings- och prototypapplikationer. Kortet är utformat för att fungera med NodeMCU-moduler i ett format som motsvarar layouten för de socklar som används på basen.
Tekniska specifikationer
Produkttyp: modulbas/bakplan för NodeMCU ESP8266
Strömförsörjning: DC-strömkontakt
Stödd strömförsörjning enligt produktdokumentation: 624 V DC
Gränssnitt för montering av modulen: ett par uttag för att sätta i NodeMCU-utvecklingskortet
Signaler som matas ut på stiftlister: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
Ytterligare strömuttag på sidan: USB, 5V, 4V, GND
Märkning på kortet: NodeMcu Base Ver 2.0
Kortets mått: 60 × 59,8 mm
Höjd: 16 mm
Monteringshål: 4 st
Funktioner och egenskaper
Det möjliggör mekanisk montering av NodeMCU-modulen i socklar utan att modulen behöver lödas direkt till moderkortet.
Den matar ut modulens ström- och datastift till flerstiftskontakter för enkel anslutning av kringutrustning och mätutrustning.
Inkluderar en likströmsingång för extern strömförsörjning till basen.
Kortet har en LED-indikator som signalerar ström.
Designen med monteringshål möjliggör en stadig fastsättning på enheten eller på en arbetsyta.
Stiftbeskrivningen är tryckt direkt på kretskortet för enklare orientering vid kabeldragning.
Idealisk för
utveckling och testning av projekt med NodeMCU ESP8266
prototypframställning av IoT-enheter
laboratorie- och undervisningsanvändning
ansluta sensorer, kommunikationsmoduler och annan kringutrustning till NodeMCU-utvecklingskortet
Paketinnehåll
1x NodeMCU-bas med DC-ingång
Varför välja den här produkten?
Den ger en tydlig pin-layout för NodeMCU-utvecklingskortet i tillgängliga kontaktrader.
Den möjliggör strömförsörjning från en extern likströmskälla utan behov av separata strömanslutningar utanför basen.
Att mekaniskt fästa modulen i socklarna förenklar kortbyte under utveckling och testning.
Den kompakta designen är lämplig för arbetsbänkar, utvecklingsfixturer och integration i prototyper.
Installations- och bruksanvisning
Installera endast NodeMCU-modulen när strömmen är frånkopplad.
Innan du ansluter en extern strömkälla, kontrollera polariteten och ingångsspänningsområdet som anges för denna bas.
När du sätter i modulen, se till att stiften är korrekt orienterade i förhållande till uttagen och att beskrivningen på kortet följer.
Anslut de anslutna kringutrustningarna enligt markeringarna för de enskilda stiften på kretskortet.
Säkerhetsmeddelande
Felaktig strömanslutning kan orsaka skador på basen, den installerade modulen och anslutna enheter.
Kortslut inte strömstiften eller datastiften.
Använd kortet i en icke-ledande och torr miljö.
Vid utveckling och integration i en enhet är det nödvändigt att observera korrekt elektrisk anslutning och belastning av enskilda stift enligt den använda NodeMCU-modulen.
Produkten är avsedd för elektronisk utveckling och prototypframställning; installation i den slutliga enheten bör utföras av en person med elektronikkunskaper.
