Description

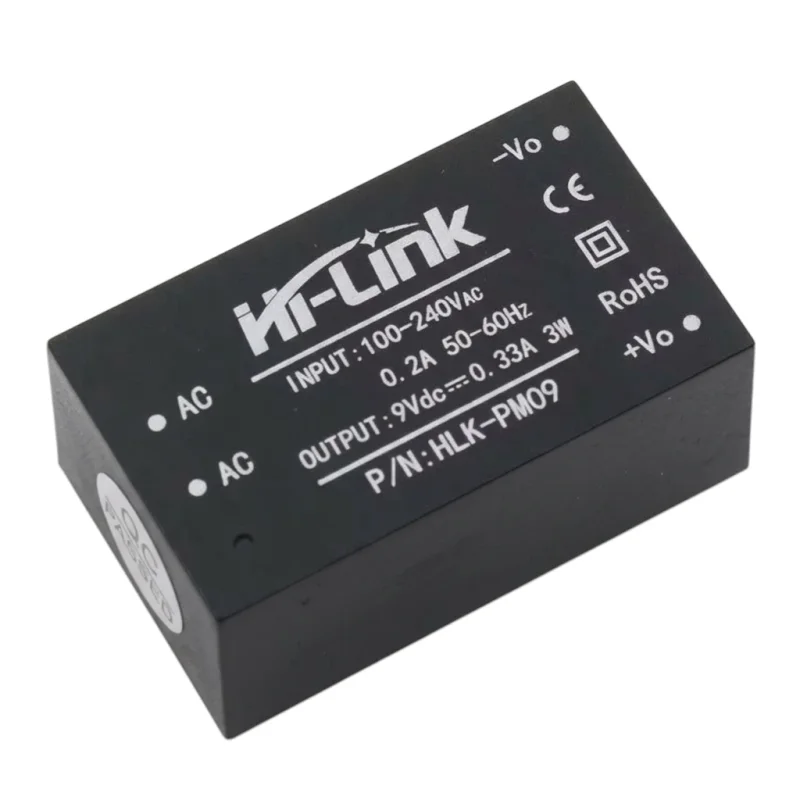

Hi-Link HLK-PM09 strømforsyningsmodulet bruges til at konvertere AC-netspænding til en stabiliseret DC-spænding på 9 V. Det er beregnet til integration i elektroniske enheder, styrekredsløb og andre applikationer, hvor der kræves en kompakt AC-DC-strømforsyning med en galvanisk isoleret udgang.
Tekniske specifikationer
Model: HLK-PM09
Type: AC-DC strømmodul
Indgangsspænding: 100-240 VAC
Indgangsfrekvens: 50-60 Hz
Udgangsspænding: 9V DC
Udgangsstrøm: 0,33A
Nominel effekt: 3W
Indgangsstrøm: 0,2A
Dimensioner: 34 × 20 × 15 mm
Vægt: 20 g
Antal stifter: 4
Ben 1: AC
Ben 2: AC
Ben 3: -Vo
Ben 4: +Stemme
Isoleret switched design
Mærkning på kabinettet: CE, RoHS
Funktioner og egenskaber
Direkte konvertering af AC-netspænding til 9 V DC-udgang.
Kompakt, lukket modul til installation i udstyr.
Galvanisk isoleret udgang fra indgangsdelen.
Designet til montering på et printkort eller fast montering i en elektronisk enhed.
Design med synlige ben til AC-indgang og DC-udgang.
HLK-PM modulserien er designet til indbygget strømforsyning af elektronik i små strømforsyningsapplikationer.
Ideel til
Indbygget strømforsyning til styre- og koblingskredsløb.
Driver mikrocontroller- og automationsprojekter.
Hjemmeelektronik og smarte afbrydere.
Industrielle og hobbyapplikationer, der kræver 9 V DC fra vekselstrømsnettet.
Design hvor en kompakt isoleret strømforsyning er påkrævet.
Pakkens indhold
1x Hi-Link HLK-PM09 strømmodul
Hvorfor vælge dette produkt?
Specielt designet model med 9 V DC-udgang og 3 W effekt.
Kompakte dimensioner gør den nem at integrere i begrænset plads.
Det isolerede design er egnet til indbygget strømforsyning til elektronik.
Tydelig markerede ben forenkler korrekt modultilslutning.
Installations- og betjeningsvejledning
Modulet skal tilsluttes i henhold til AC-, -Vo- og +Vo-benbetegnelserne.
Installationen skal udføres i en dertil indrettet enhed eller et kabinet.
Under design er det nødvendigt at opretholde isolationsafstandene mellem net- og lavspændingsdelene.
Sørg for tilstrækkelig køling, og overskrid ikke de nominelle effektparametre.
Sikkerhedsmeddelelse
Modulet fungerer med en netspænding på 100-240 VAC. Forkert håndtering kan resultere i elektrisk stød.
Produktet er beregnet til professionel installation.
Tilslut ikke modulet under spænding, og forstyr ikke den tilsluttede enhed.
Det er nødvendigt at forhindre kortslutninger ved udgangen og sikre korrekt beskyttelse af indgangssektionen.
Modulet må ikke anvendes uden tilstrækkelig isolering og beskyttelse mod berøring af strømførende dele.
