Description

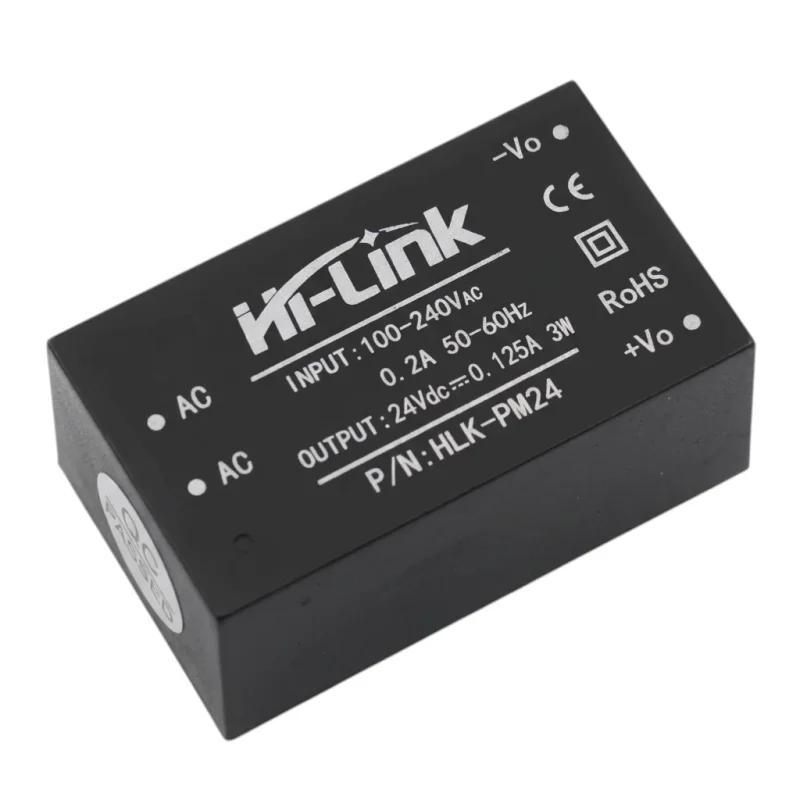

Modulul de alimentare Hi-Link HLK-PM24 este utilizat pentru a converti tensiunea de rețea alternativă într-o tensiune de ieșire continuă de 24 V. Este un modul compact AC-DC conceput pentru integrarea în dispozitive electronice, circuite de control și alte aplicații în care este necesară o sursă de alimentare integrată de dimensiuni reduse, cu o ieșire izolată galvanic.
Specificații tehnice
Model: HLK-PM24
Tip: Modul de alimentare AC-DC
Putere nominală: 3W
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,125A
Tensiune de intrare: 100 până la 240 V CA
Interval de tensiune de intrare: 90 până la 264 V CA
Frecvență de intrare: 50 până la 60 Hz
Design: modul de alimentare în comutație izolat
Design de montare: modul pentru instalare în dispozitiv
Funcții și caracteristici
Conversia tensiunii alternative de la rețea în tensiune continuă stabilizată pentru alimentarea circuitelor electronice.
Design compact închis, potrivit pentru integrarea pe o placă de bază sau într-un dispozitiv.
Designul izolat separă secțiunile de intrare și ieșire.
Designul modular simplifică proiectarea unei surse de alimentare încorporate fără utilizarea unui transformator de rețea separat.
Destinat instalării fixe ca parte a unui echipament electronic.
Ideal pentru
Surse de alimentare încorporate pentru dispozitive electronice.
Module de control și automatizare.
Sursă de alimentare pentru circuite care necesită 24 V CC.
Electronică industrială și de hobby în proiectarea dispozitivelor alimentate de la rețea.
Conținutul pachetului
1x Modul de alimentare Hi-Link HLK-PM24
De ce să alegeți acest produs?
Parametri de ieșire clar definiți de 24 V CC și 0,125 A.
Gamă largă de tensiune de intrare pentru utilizare universală.
Design izolat, potrivit pentru aplicații de alimentare încorporate.
Soluție modulară compactă, fără a fi nevoie să vă proiectați propria sursă de alimentare de la zero.
Instrucțiuni de instalare și utilizare
Instalați modulul numai într-un dispozitiv sau o carcasă care oferă protecție împotriva atingerii pieselor aflate sub tensiune.
La proiectarea cablajului, asigurați-vă că conectați corect bornele de intrare CA și polii de ieșire CC.
Asigurați condiții suficiente de răcire și montare adecvate pentru funcționarea modulului de alimentare.
Efectuați instalarea cu alimentarea deconectată.
Produsul este destinat instalării profesionale.
Notificare de siguranță
Modulul funcționează cu o tensiune de rețea cuprinsă între 100 și 240 V CA, ceea ce prezintă risc de electrocutare.
Conectarea incorectă poate duce la scurtcircuit, supraîncălzire sau deteriorarea dispozitivului conectat.
Nu acoperiți modulul cu material termoizolant și nu îl utilizați în condiții care împiedică disiparea căldurii.
Nu utilizați după deteriorări mecanice, expunere la umiditate sau deteriorarea izolației.
Instalarea și punerea în funcțiune trebuie efectuate de către o persoană cu calificări electrice corespunzătoare.
