Description
Modul R503 je kompaktný snímač odtlačkov prstov s vysokou presnosťou, ktorý kombinuje optický snímač a výkonný algoritmus na spracovanie odtlačkov. Vďaka rýchlemu rozpoznávaniu, širokej pamäťovej kapacite a podpore komunikácie cez UART (TTL 3,3 V) je vhodný na integráciu do prístupových systémov, riadiacich dosiek (napr. K202) a ďalších bezpečnostných aplikácií.
Technické špecifikácie
Napájanie: DC 3,3 V (hlavné napájanie); dotyková detekcia: 35 V
Prúd pri snímaní: cca 20 mA
Pohotovostný prúd: priemerne 2 A
Rýchlosť snímania: < 0,2 s
Rýchlosť porovnania: 1:N < 10 ms/odtlačok
Rozlíšenie senzora: 508 dpi
Snímacia plocha: Ø 15 mm
Snímacia matica: 192 × 192 px
Kapacita pamäte: až 200 odtlačkov
Veľkosť šablóny: 1536 bajtov
Chybovosť FAR: < 0,001 %; FRR: < 1 %
Komunikácia: UART (3,3V TTL), východiskový baudrate 57 600 bps
Pracovné prostredie: -20 až +60 °C
Rozmery: priemer 28 mm (vnútorný 25 mm), výška 19 mm (tiež 15 mm/32 mm varianty)
Materiál krytu: zliatina zinku (voliteľne čierny hliník)
Funkcie a vlastnosti
Podpora režimov 1:1 (overenie) a 1:N (vyhľadávanie v databáze)
Ukladanie odtlačkov do internej pamäte modulu
Automatické učenie odtlačku šesť snímok pre vytvorenie šablóny
LED indikácia stavu (červená, zelená, modrá, biela, žltá, fialová, tyrkysová)
Možnosť zmeny bezpečnostnej úrovne (15)
Podpora príkazov pre nahranie/stiahnutie šablón, overenie a mazanie databázy
Funkcia handshake, reset a diagnostika senzora
Nízka spotreba vhodné pre systémy s úsporou energie
Ideálne pre
Riadiace dosky (napr. K202) a prístupové systémy
Elektronické zámky a zabezpečovacie zariadenia
Dochádzkové a identifikačné systémy
IoT projekty a embedded zariadenia
Obsah balenia

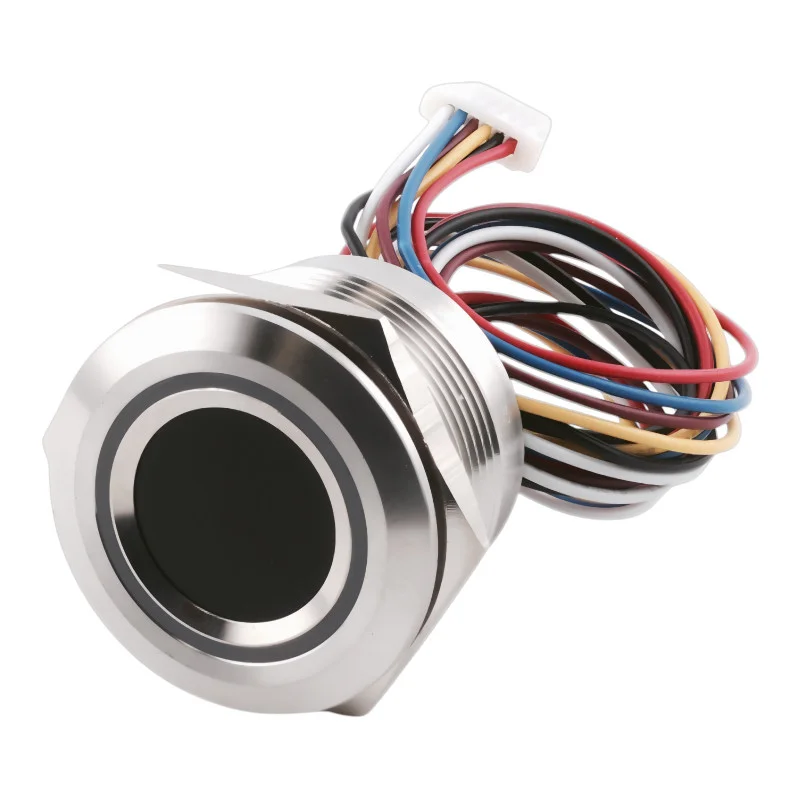

Snímač odtlačkov prstov R503
Kábel s konektorom SH 1,0 mm (6 pinov)
Užívateľský manuál
Prečo zvoliť tento produkt
Kompaktný a robustný dizajn (zliatina zinku)
Rýchle a spoľahlivé rozpoznávanie odtlačkov
Jednoduchá integrácia cez UART (3,3V TTL)
Možnosť prispôsobenia LED indikácie
Podpora až 200 uložených odtlačkov
Návod na použitie
1. Pripojenie: Modul sa pripája cez konektor SH 1,0 mm (6 pinov).
Pin 1: VCC (3,3 V)
Pin 2: GND
Pin 3: TXD (výstup dát, pripojiť na RX hostiteľa)
Pin 4: RXD (vstup dát, pripojiť na TX hostiteľa)
Pin 5: WAKEUP (výstup signálu pri detekcii prsta)
Pin 6: 3,35 V (napájanie dotykovej detekcie)
2. Registrácia odtlačku (AutoEnroll): Priložte prst šesťkrát pre vytvorenie šablóny. LED indikuje priebeh (modrá snímanie, žltá úspešne sňatý obraz, zelená vytvorenie šablóny, červená chyba).
3. Overenie odtlačku (AutoIdentify): Modul sníme odtlačok a porovná ho s uloženou databázou. Výsledok (úspech/chyba) je signalizovaný LED a zároveň odoslaný cez UART.
4. Správa databázy: Možno pridávať, mazať alebo kompletne vymazať databázu odtlačkov pomocou príkazov (Store, Delete, Empty).
5. LED indikácia (AuraLedConfig): Možnosť nastaviť farbu (červená, modrá, zelená, žltá, fialová, biela, tyrkysová) a efekt (blikanie, dýchanie, stále svietenie).
6. Úsporný režim: Modul podporuje režim nízkej spotreby, kedy je napájaná iba dotyková detekcia (priemerne 2 A). Pri dotyku prsta vygeneruje signál na prebudenie hostiteľa.
Poznámka: Pri zapojení je nutné zaistiť stabilné napájanie s nízkym šumom (ripple < 50 mV). Pri prvom spustení modul automaticky odosiela bajt 0x55 ako handshake.
