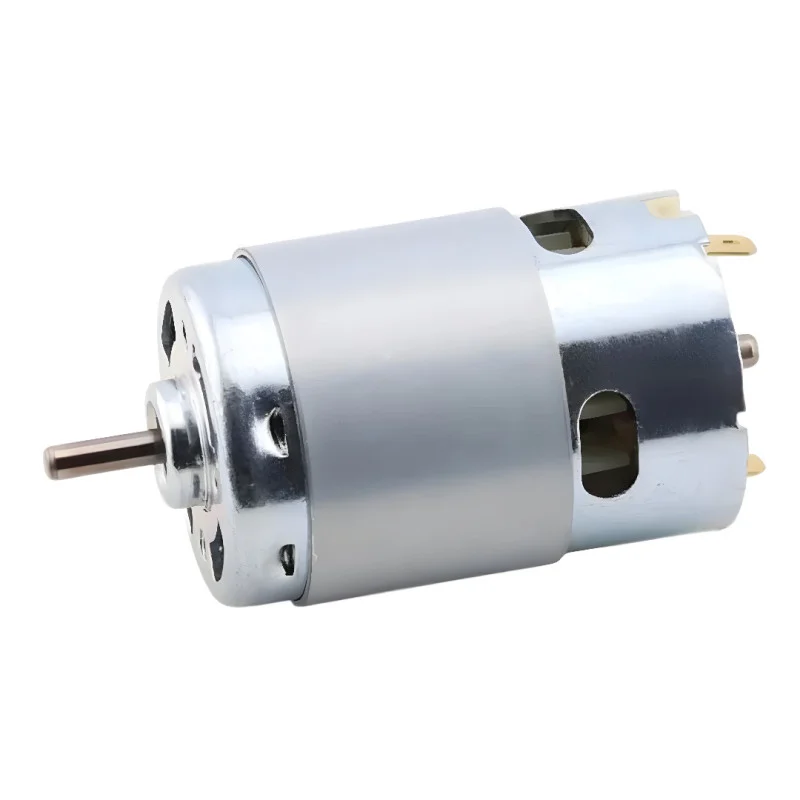

Tasavirtamoottori 895, 12/24V, kaksoiskuulalaakeroitu-Spedizione veloce

Description

895-koon harjallinen tasavirtamoottori on suunniteltu sovelluksiin, jotka vaativat kompaktia ja nopeaa käyttöä. Se sopii 12 V:n tai 24 V:n tasavirtalähteelle ja malleihin, joissa vaaditaan yksinkertaista nopeuden säätöä PWM:n avulla ja vakaata mekaanista akselin tukea.

Tekniset tiedot

Syöttöjännite (versiosta riippuen: 12 V DC / 24 V DC

Nimellisnopeus (versiosta riippuen): 3000, 6000, 7500, 10000, 15000, 20000 RPM

Moottorityyppi: DC-harja

Rakenne: kestomagneetti

Laakeri: kaksinkertainen kuulalaakeri

Mallinumero: 895

Moottorin rungon mitat: pituus 72 mm, halkaisija 50 mm

Varsi: halkaisija 5 mm, ulkonema 16 mm

Etuosan halkaisija (etuosa): 18 mm

Tappien välinen etäisyys takana: 6 mm

Käyttövirta: 712 A

Käynnistysvirta: 12 A

Tyhjäkäyntivirta: 1,21,5 A

Kuormavirta: 1218 A

Jatkuva virta (valmistajan määrittämä): 1020 A

Suojaava ominaisuus: tippuvesitiivis

Toiminnot ja ominaisuudet

Harjakommutointi yksinkertaista virransyöttöä ja ohjausta varten

Suuri nopeus nopeaa reagointia vaativille asemille

Kaksinkertainen kuulalaakeri vakaampaa toimintaa ja parempaa säteittäisten kuormien kestävyyttä varten

Kestomagneetti kompaktiin muotoiluun

Liittimet, joissa on merkitty napaisuus: positiivinen kosketin (kaksi lovea), negatiivinen kosketin (yksi lovi)

Ihanteellinen

Tee-se-itse- ja prototyyppikäyttölaitteet 12 V / 24 V DC:lle

Pienet mekanismit, vaihteet ja käyttöyksiköt, joissa on nopeudensäätö

Suurempia nopeuksia vaativat pienoismalli- ja harrastusrakenteet

Puhaltimet, keskipakoissovellukset ja muut pyörivät mekanismit mekaanisen rakenteen mukaan

Pakkauksen sisältö

Tasavirtamoottori 895 (1 kpl)

Miksi valita tämä tuote?

Tukee kahta yleistä virtalähdevaihtoehtoa: 12 V ja 24 V DC

Määritellyt mekaaniset mitat helpottavat integrointia rakenteeseen

Kuulalaakeri sopii suuremmille nopeuksille

Yksinkertainen sähköliitäntä ja ohjausvaihtoehto PWM-ohjaimella

Asennus- ja käyttöohjeet

Varmista, että virtalähteessä on riittävä virtareservi ottaen huomioon moottorin käynnistysvirta.

Nopeuden säätämiseen käytä tasavirtamoottoreille suunniteltua PWM-ohjainta ja sopivaa virtakuormaa.

Kokoamisen aikana varmista akselin kohdistus ja oikea mekaaninen istuvuus laakereiden liiallisen kuormituksen välttämiseksi.

Tarkista liitännän napaisuus napamerkintöjen mukaisesti.

Turvallisuushuomautus

Moottori on pyörivä laite; varmista, että liikkuvat osat on peitetty ja vältä kosketusta akseliin ja pyöriviin osiin.

Johtojen ja virtalähteen väärä mitoitus voi aiheuttaa ylikuumenemista; käytä sopivia johtojen poikkileikkauksia ja sulakkeita.

Älä käytä moottoria tukossa; se voi aiheuttaa merkittävän virrannousun ja vahingoittaa moottoria tai virtalähdettä.
