Description

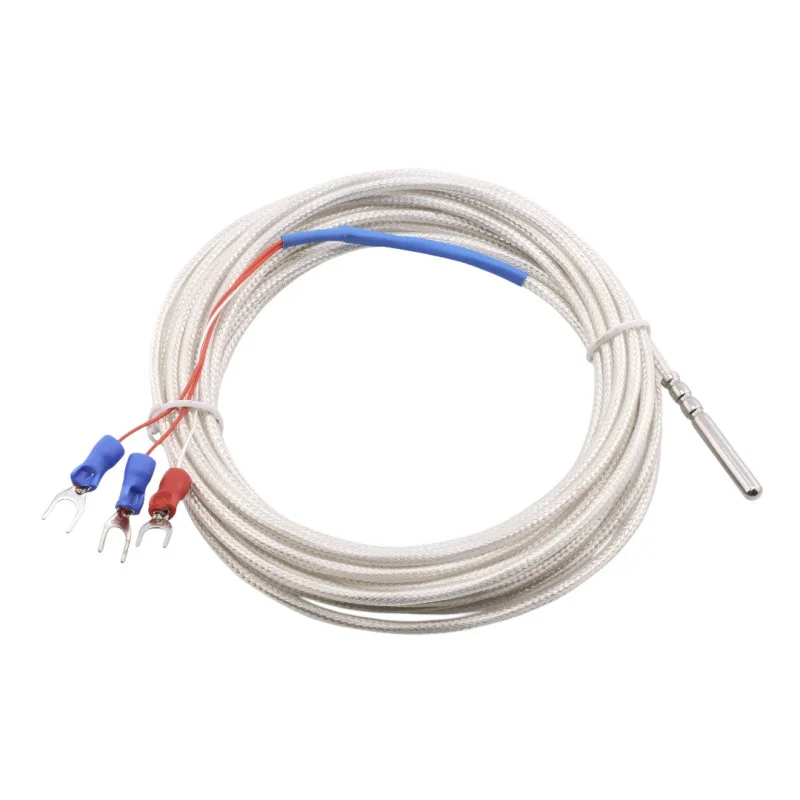

Der Widerstandstemperatursensor PT100 ist für Temperaturmessungen in Technologie-, Labor- und Steuerungsanwendungen konzipiert. Dank seiner Bauweise mit Sonde in einem Metallgehäuse, 3-adrigem Kabel und Gabelsteckern lässt er sich problemlos an Regler, Messgeräte und Steuerungssysteme anschließen. Das Produkt ist mit Kabellängen von 0,5 m, 1 m, 2 m, 3 m, 4 m und 5 m erhältlich.
Technische Spezifikationen
Sensortyp: PT100
Sensortyp: Widerstandstemperatursensor
Anschlusstyp: 3-adrig
Kabelisolationsmaterial: PTFE
Kabelschirmung: Metallschirmung
Äußeres Schutzgeflecht: transparentes PTFE
Sondengröße: Durchmesser 4 mm, Länge 30 mm
Sondenmaterial: Edelstahl 304
Drahtanschlüsse: Flachsteckverbinder
Verfügbare Kabellängen: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m
Angegebener Temperaturbereich in den Dokumenten: -50 bis 200 °C
Funktionen und Merkmale
Widerstandstemperaturmessung mit einem PT100-Sensor
3-Draht-Anschluss für den Anschluss an Mess- und Steuereingänge, die für PT100 ausgelegt sind
Metallsonde in rohrförmiger Ausführung zum Einführen in die Messstelle
PTFE-Isolierung und geflochtene Kabelkonstruktion für mechanische und thermische Beständigkeit der Stromversorgung
Geschirmtes Kabel zur Reduzierung des Einflusses elektromagnetischer Störungen
Gabelverbinder zur direkten Montage in Schraubklemmen
Ideal für
Anschluss an Temperaturregler und Einbaumessgeräte mit PT100-Eingang
Temperaturmessung in Industrie- und Werkstattanlagen
Labor- und Testanwendungen
Einbau in Heizungs-, Kühl- und Steuerungssystemen
Packungsinhalt
1x PT100 Temperatursensor mit Kabel (Länge je nach gewählter Variante)
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definiertes PT100-Design mit 3-Draht-Anschluss
Kompakte 4 x 30 mm Sonde für den Einbau in beengten Räumen
Geschirmtes PTFE-Kabel, geeignet für technische Messanwendungen
Mehrere Kabellängen für spezifische Installationen
Die verzweigte Anschlusskonstruktion erleichtert den Anschluss an Klemmenblöcke.
Installations- und Bedienungsanleitung
Vor dem Anschließen prüfen Sie bitte, ob der Geräteeingang mit dem PT100-Sensor und der 3-Draht-Verbindung kompatibel ist.
Achten Sie bei der Installation darauf, dass die einzelnen Drähte gemäß dem Schaltplan des verwendeten Steuergeräts oder Messgeräts korrekt angeschlossen sind.
Biegen Sie das Kabel am Sondenaustrittspunkt nicht mit einem kleinen Radius.
Installieren Sie den Sensor so, dass der Messteil der Sonde ausreichend Kontakt mit der Messumgebung hat.
Sicherheitshinweis
Die Installation und der Anschluss dürfen nur bei vom Stromnetz getrenntem Gerät durchgeführt werden.
Eine fehlerhafte Verdrahtung kann zu Messfehlern oder Schäden an der nachgeschalteten Elektronik führen.
Wenn der Sensor an eine industrielle Steuerung oder ein netzbetriebenes Gerät angeschlossen wird, muss die Installation von einer qualifizierten Fachkraft durchgeführt werden.
Das Produkt ist nicht für die Verwendung außerhalb des vom verwendeten Mess- oder Steuergerät vorgegebenen Bereichs und unter den vorgegebenen Bedingungen bestimmt.
