Description

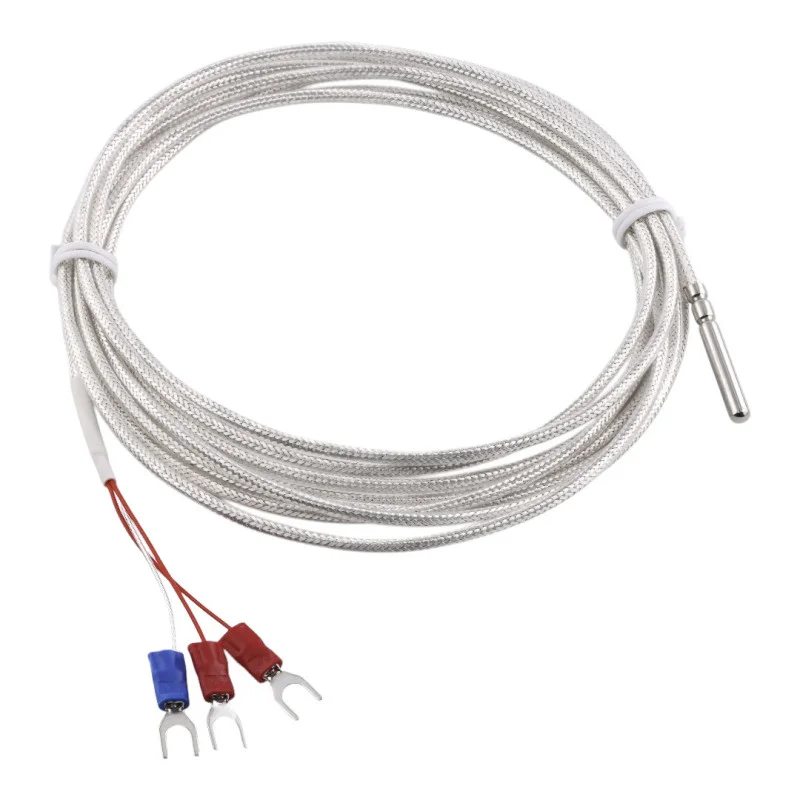

PT100-resistanstemperatursensorn är konstruerad för temperaturmätning inom teknologiska, laboratorie- och kontrollapplikationer. Konstruktionen med en prob i ett metallhölje, 3-trådskabel och gaffelkontakter möjliggör anslutning till regulatorer, mätinstrument och styrsystem. Produkten finns i kabellängder på 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m och 10 m.
Tekniska specifikationer
Sensortyp: PT100
Sensortyp: motståndstemperatursensor
Anslutningstyp: 3-trådig
Kabelisoleringsmaterial: PTFE
Kabelskärmning: metallskärmning
Yttre skyddsfläta: transparent PTFE
Sondstorlek: diameter 4 mm, längd 30 mm
Sondmaterial: 304 rostfritt stål
Ledningsavslutningar: spadekontakter
Tillgängliga kabellängder: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Angivet temperaturområde i dokumenten: -50 till 200 °C
Funktioner och egenskaper
Resistanstemperaturmätning med en PT100-sensor
3-trådsanslutning för anslutning till mät- och styringångar avsedda för PT100
Metallsond i rörformig design för införing i mätstället
PTFE-isolering och flätad kabelkonstruktion för mekanisk och termisk resistans hos matningen
Skärmad kabel för att minska påverkan av elektromagnetiska störningar
Gaffelkontakter för direktmontering i skruvplintar
Idealisk för
Anslutning till temperaturregulatorer och panelmätare med PT100-ingång
Temperaturmätning i industri- och verkstadsanläggningar
Laboratorie- och testapplikationer
Installation i värme-, kyl- och styrsystem
Paketinnehåll
1x PT100 temperatursensor med kabel (längd beroende på vald variant)
Varför välja den här produkten?
Tydligt definierad PT100-design med 3-trådsanslutning
Kompakt 4 x 30 mm-prob för installation i trånga utrymmen
Skärmad PTFE-kabel lämplig för tekniska mätapplikationer
Flera kabellängder för att passa specifika installationer
Gaffelavslutning gör det enkelt att ansluta till kopplingsplintar
Installations- och bruksanvisning
Innan anslutning, kontrollera kompatibiliteten mellan enhetens ingång och PT100-sensorn och 3-trådsanslutningen.
Se till att de enskilda ledningarna är korrekt anslutna enligt schemat för den använda regulatorn eller mätanordningen under installationen.
Böj inte kabeln med en liten radie vid sondens utgångspunkt.
Installera sensorn så att sondens mätdel har tillräcklig kontakt med den uppmätta omgivningen.
Säkerhetsmeddelande
Utför endast installation och anslutning när enheten är frånkopplad från strömmen.
Felaktig kabeldragning kan leda till mätfel eller skador på nedströms elektronik.
Om sensorn är ansluten till en industriell styrenhet eller nätansluten enhet måste installationen utföras av en kvalificerad person.
Produkten är inte avsedd för användning utanför det område och de förhållanden som anges av den mät- eller styranordning som används.
