Description

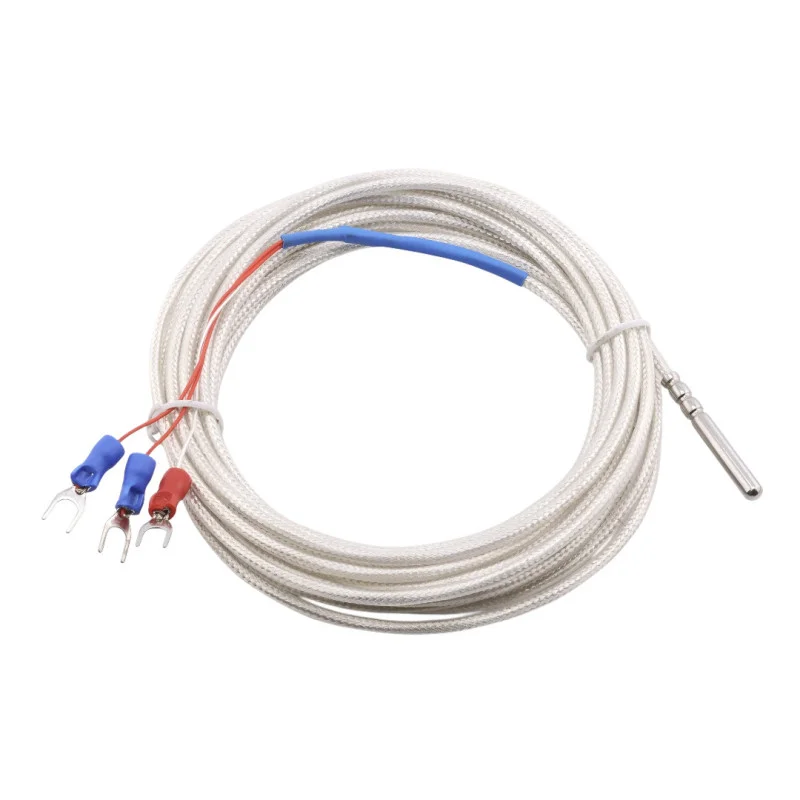

Temperaturni senzor otpora PT100 namijenjen je za mjerenje temperature u tehnološkim, laboratorijskim i upravljačkim primjenama. Dizajn sa sondom u metalnom kućištu, 3-žilnim kabelom i viličastim konektorima omogućuje spajanje na regulatore, mjerne instrumente i upravljačke sustave. Proizvod je dostupan u duljinama kabela od 0,5 m, 1 m, 2 m, 3 m, 4 m i 5 m.
Tehničke specifikacije
Vrsta senzora: PT100
Vrsta senzora: otporni temperaturni senzor
Vrsta priključka: 3-žilni
Materijal za izolaciju kabela: PTFE
Zaštita kabela: metalna zaštita
Vanjska zaštitna pletenica: prozirni PTFE
Veličina sonde: promjer 4 mm, duljina 30 mm
Materijal sonde: nehrđajući čelik 304
Završeci žica: lopatasti konektori
Dostupne duljine kabela: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m
Navedeni temperaturni raspon u dokumentima: -50 do 200 °C
Funkcije i značajke
Mjerenje temperature otpora pomoću PT100 senzora
3-žični priključak za spajanje na mjerne i upravljačke ulaze dizajnirane za PT100
Metalna sonda u cjevastom dizajnu za umetanje u izmjereno mjesto
PTFE izolacija i pleteni dizajn kabela za mehaničku i toplinsku otpornost napajanja
Zaštićeni kabel za smanjenje utjecaja elektromagnetskih smetnji
Viljuškasti konektori za izravnu montažu u vijčane terminale
Idealno za
Spajanje na regulatore temperature i panelne mjerače s PT100 ulazom
Mjerenje temperature u industrijskim i radioničkim objektima
Laboratorijske i ispitne primjene
Ugradnja u sustave grijanja, hlađenja i upravljanja
Sadržaj paketa
1x PT100 temperaturni senzor s kabelom (duljina prema odabranoj varijanti)
Zašto odabrati ovaj proizvod?
Jasno definiran PT100 dizajn s 3-žilnim priključkom
Kompaktna sonda 4 x 30 mm za ugradnju u skučene prostore
Oklopljeni PTFE kabel pogodan za tehničke mjerne primjene
Višestruke duljine kabela za specifične instalacije
Viljuškasti završetak olakšava spajanje na terminalne blokove
Upute za instalaciju i uporabu
Prije spajanja provjerite kompatibilnost ulaza uređaja s PT100 senzorom i 3-žilnim priključkom.
Tijekom instalacije provjerite jesu li pojedinačne žice ispravno spojene prema shemi korištenog regulatora ili mjernog uređaja.
Ne savijajte kabel s malim radijusom na izlaznoj točki sonde.
Postavite senzor tako da mjerni dio sonde bude u dovoljnom kontaktu s mjerenom okolinom.
Sigurnosna obavijest
Instalaciju i spajanje vršite samo kada je uređaj isključen iz struje.
Nepravilno ožičenje može dovesti do pogrešaka u mjerenju ili oštećenja elektronike nizvodno.
Ako je senzor spojen na industrijski kontroler ili uređaj s napajanjem iz mreže, instalaciju mora izvršiti kvalificirana osoba.
Proizvod nije namijenjen za upotrebu izvan raspona i uvjeta specificiranih korištenim mjernim ili regulacijskim uređajem.
