Description

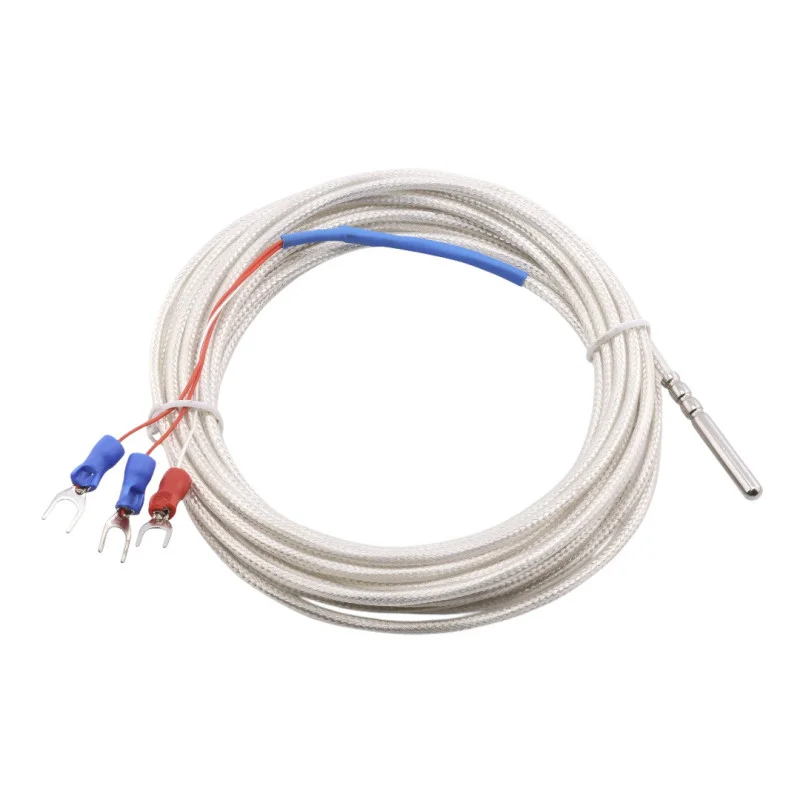

Uporovni temperaturni senzor PT100 je zasnovan za merjenje temperature v tehnoloških, laboratorijskih in krmilnih aplikacijah. Zasnova s sondo v kovinskem ohišju, 3-žilnim kablom in viličastimi konektorji omogoča priključitev na regulatorje, merilne instrumente in krmilne sisteme. Izdelek je na voljo v dolžinah kabla 0,5 m, 1 m, 2 m, 3 m, 4 m in 5 m.
Tehnične specifikacije
Tip senzorja: PT100
Vrsta senzorja: uporovni temperaturni senzor
Vrsta povezave: 3-žilna
Material za izolacijo kabla: PTFE
Zaščita kabla: kovinska zaščita
Zunanja zaščitna pletenica: prozoren PTFE
Velikost sonde: premer 4 mm, dolžina 30 mm
Material sonde: nerjaveče jeklo 304
Zaključki žic: lopatasti konektorji
Razpoložljive dolžine kablov: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m
Navedeno temperaturno območje v dokumentih: od -50 do 200 °C
Funkcije in lastnosti
Merjenje uporovne temperature s senzorjem PT100
3-žična povezava za priključitev na merilne in krmilne vhode, zasnovane za PT100
Kovinska sonda v cevasti izvedbi za vstavitev v merjeno mesto
PTFE izolacija in pletena zasnova kabla za mehansko in toplotno odpornost dovoda
Zaščiten kabel za zmanjšanje vpliva elektromagnetnih motenj
Viličasti konektorji za neposredno montažo v vijačne sponke
Idealno za
Priključitev na regulatorje temperature in panelne merilnike z vhodom PT100
Merjenje temperature v industrijskih in delavniških objektih
Laboratorijske in testne aplikacije
Vgradnja v sisteme ogrevanja, hlajenja in regulacije
Vsebina paketa
1x temperaturni senzor PT100 s kablom (dolžina glede na izbrano različico)
Zakaj izbrati ta izdelek?
Jasno definirana zasnova PT100 s 3-žilno povezavo
Kompaktna sonda 4 x 30 mm za namestitev v omejenih prostorih
Zaščiten PTFE kabel, primeren za tehnične meritvene aplikacije
Več dolžin kablov za različne namestitve
Vilicasta priključek omogoča enostavno priključitev na priključne bloke
Navodila za namestitev in uporabo
Pred priključitvijo preverite združljivost vhoda naprave s senzorjem PT100 in 3-žilno povezavo.
Med namestitvijo se prepričajte, da so posamezne žice pravilno priključene v skladu s shemo uporabljenega regulatorja ali merilne naprave.
Kabla na izhodu sonde ne upogibajte z majhnim polmerom.
Senzor namestite tako, da bo merilni del sonde v zadostnem stiku z merjenim okoljem.
Varnostno obvestilo
Namestitev in priključitev izvajajte le, ko je naprava izklopljena iz električnega omrežja.
Nepravilna vezava lahko povzroči napake pri meritvah ali poškodbe elektronike, ki je priključena na napajalnik.
Če je senzor priključen na industrijski krmilnik ali napravo, ki se napaja iz omrežja, mora namestitev izvesti usposobljena oseba.
Izdelek ni namenjen uporabi izven območja in pogojev, ki jih določa uporabljena merilna ali krmilna naprava.
