Temperaturna sonda PT100, -50 do 200 C, valjak 4×30 mm, 3 ice-Spedizione veloce

Description

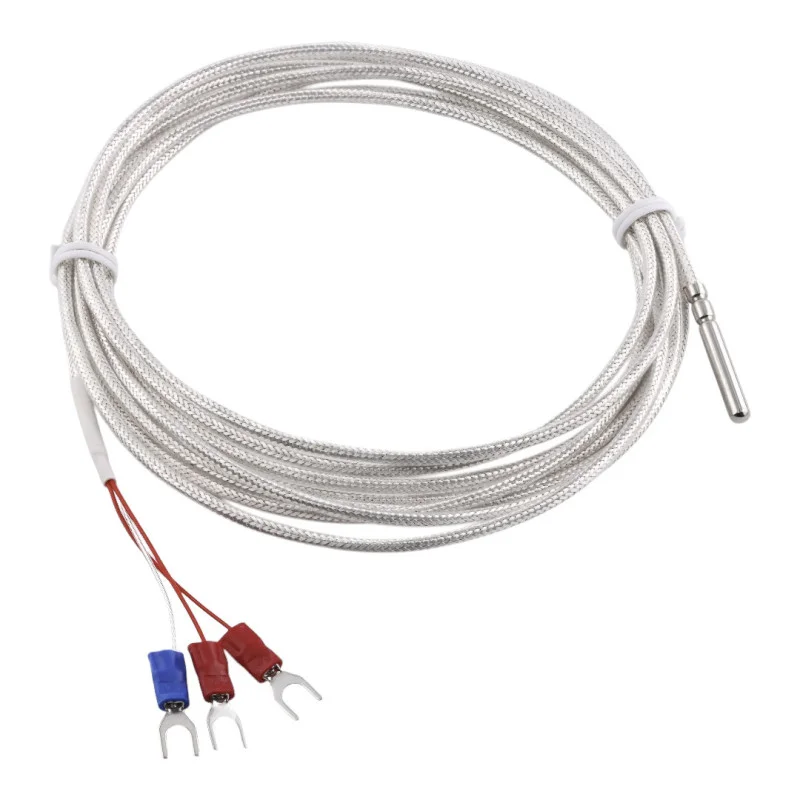

Temperaturni senzor otpora PT100 namijenjen je za mjerenje temperature u tehnološkim, laboratorijskim i upravljačkim primjenama. Dizajn sa sondom u metalnom kućištu, 3-žilnim priključkom i viličastim konektorima omogućuje spajanje na regulatore, mjerne instrumente i upravljačke sustave. Proizvod je dostupan u duljinama kabela od 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m i 10 m.

Tehničke specifikacije

Vrsta senzora: PT100

Vrsta senzora: otporni temperaturni senzor

Vrsta priključka: 3-žilni

Materijal za izolaciju kabela: PTFE

Zaštita kabela: metalna zaštita

Vanjska zaštitna pletenica: prozirni PTFE

Veličina sonde: promjer 4 mm, duljina 30 mm

Materijal sonde: nehrđajući čelik 304

Završeci žica: lopatasti konektori

Dostupne duljine kabela: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m

Navedeni temperaturni raspon u dokumentima: -50 do 200 °C

Funkcije i značajke

Mjerenje temperature otpora pomoću PT100 senzora

3-žični priključak za spajanje na mjerne i upravljačke ulaze dizajnirane za PT100

Metalna sonda u cjevastom dizajnu za umetanje u izmjereno mjesto

PTFE izolacija i pleteni dizajn kabela za mehaničku i toplinsku otpornost napajanja

Zaštićeni kabel za smanjenje utjecaja elektromagnetskih smetnji

Viljuškasti konektori za izravnu montažu u vijčane terminale

Idealno za

Spajanje na regulatore temperature i panelne mjerače s PT100 ulazom

Mjerenje temperature u industrijskim i radioničkim objektima

Laboratorijske i ispitne primjene

Ugradnja u sustave grijanja, hlađenja i upravljanja

Sadržaj paketa

1x PT100 temperaturni senzor s kabelom (duljina prema odabranoj varijanti)

Zašto odabrati ovaj proizvod?

Jasno definiran PT100 dizajn s 3-žilnim priključkom

Kompaktna sonda 4 x 30 mm za ugradnju u skučene prostore

Oklopljeni PTFE kabel pogodan za tehničke mjerne primjene

Višestruke duljine kabela za specifične instalacije

Viljuškasti završetak olakšava spajanje na terminalne blokove

Upute za instalaciju i uporabu

Prije spajanja provjerite kompatibilnost ulaza uređaja s PT100 senzorom i 3-žilnim priključkom.

Tijekom instalacije provjerite jesu li pojedinačne žice ispravno spojene prema shemi korištenog regulatora ili mjernog uređaja.

Ne savijajte kabel s malim radijusom na izlaznoj točki sonde.

Postavite senzor tako da mjerni dio sonde bude u dovoljnom kontaktu s mjerenom okolinom.

Sigurnosna obavijest

Instalaciju i spajanje vršite samo kada je uređaj isključen iz struje.

Nepravilno ožičenje može dovesti do pogrešaka u mjerenju ili oštećenja elektronike nizvodno.

Ako je senzor spojen na industrijski kontroler ili uređaj s napajanjem iz mreže, instalaciju mora izvršiti kvalificirana osoba.

Proizvod nije namijenjen za upotrebu izvan raspona i uvjeta specificiranih korištenim mjernim ili regulacijskim uređajem.
