Description

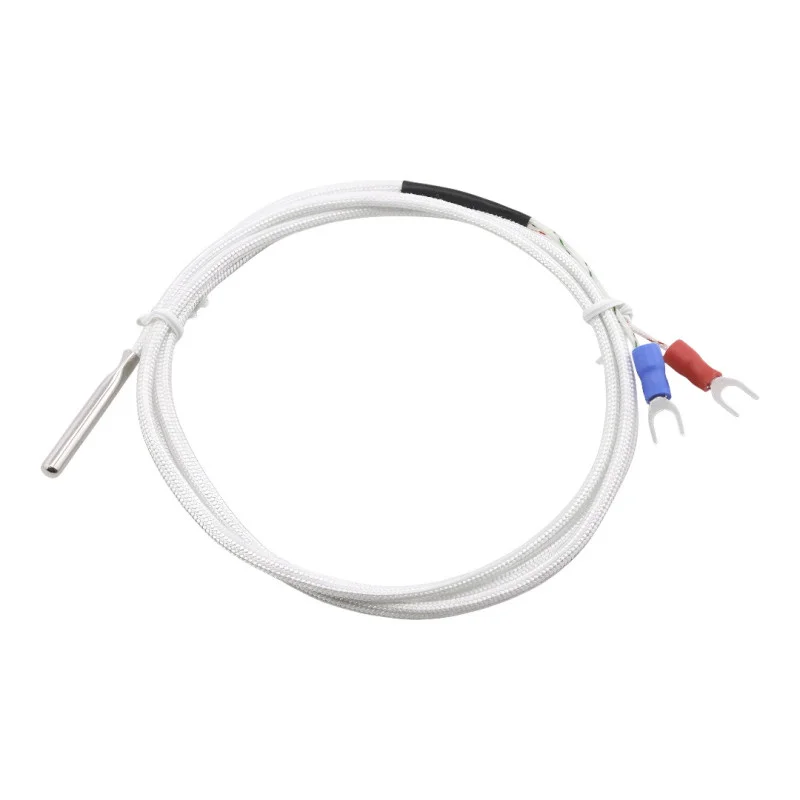

Die Temperatursonde Typ E ist zum Messen von Temperaturen im Bereich von 0 bis 400 °C vorgesehen und wird in Kombination mit einem kompatiblen Temperaturregler oder Messgerät eingesetzt. Ausführung mit Sonde aus Edelstahl, äußerer Metallgeflechthülle und zwei Gabelsteckern eignet sich für feste Anschlusslösungen in industriellen und technischen Anwendungen. Das Produkt ist in Kabellängen von 1 m und 2 m verfügbar.
Technische Spezifikationen
Sensortyp: E
Messbereich: 0 bis 400 °C
Material der Sonde: Edelstahl
Innere Isolierung: Glasfaser
Äußere Abschirmung: Metallgeflechthülle
Anschluss: 2 Gabelstecker
Teilungsmaß der Gabelstecker: 3,5 mm
Durchmesser des Messbereichs: 6 mm
Gewinde: M6 × 1
Funktionen und Eigenschaften
Die Sonde dient der Temperaturerfassung mittels Thermoelement Typ E.
Die Edelstahl-Ausführung des Messbereichs unterstützt den Einsatz in technischen und industriellen Umgebungen.
Glasisolierung und Metallgeflechthülle schützen den Zuleitungsbereich bei Betrieb unter erhöhter thermischer Belastung.
Das Paar Gabelstecker ermöglicht den Anschluss an passende Klemmen von Reglern oder Messgeräten.
Die Längenvarianten 1 m und 2 m erlauben die Auswahl entsprechend der Installationsdistanz.
Ideal für
Anschluss an Temperaturregler
Industrielle Temperaturmessungen
Temperaturmessung an Maschinen, Anlagen und technologischen Einheiten
Austauschsonde für kompatible Mess- und Regelanwendungen
Lieferumfang
1x Temperatursonde Typ E
Warum dieses Produkt
Eindeutig definierter Thermoelementtyp E und Messbereich 0 bis 400 °C
Konstruktion mit Edelstahllsonde, Glasisolierung und Metallgeflechthülle
Fester Anschluss mittels zwei Gabelsteckern
Wahl zwischen zwei Kabellängen für unterschiedliche Installationsbedingungen
Installations- und Bedienungshinweise
Vor dem Anschluss die Kompatibilität der Sonde mit dem Mess- oder Regelgerät für Thermoelement Typ E überprüfen.
Bei der Montage auf korrekte Polarität und mechanisch festen Anschluss beider Leiter achten.
Den Messbereich so installieren, dass er dem zu messenden Medium innerhalb des für diese Sonde vorgesehenen Bereichs ausgesetzt ist.
Das Kabel nicht an Stellen mit mechanischer Beschädigungsgefahr oder übermäßiger Biegung verlegen.
Sicherheitshinweise
Die Installation nur bei spannungslosem Gerät durchführen.
Das Produkt nur mit kompatiblen Mess- oder Reglervorrichtungen verwenden.
Falscher Anschluss kann zu Messfehlern oder Beschädigung nachgeschalteter Geräte führen.
Bei Betrieb bei hohen Temperaturen besteht Verbrennungsgefahr an der Oberfläche der Sonde und an angrenzenden Teilen.
Wenn die Sonde Teil einer Industrieanlage ist, sollte die Montage von einer Person mit Kenntnis der entsprechenden Verdrahtung und Betriebsbedingungen durchgeführt werden.
