Description

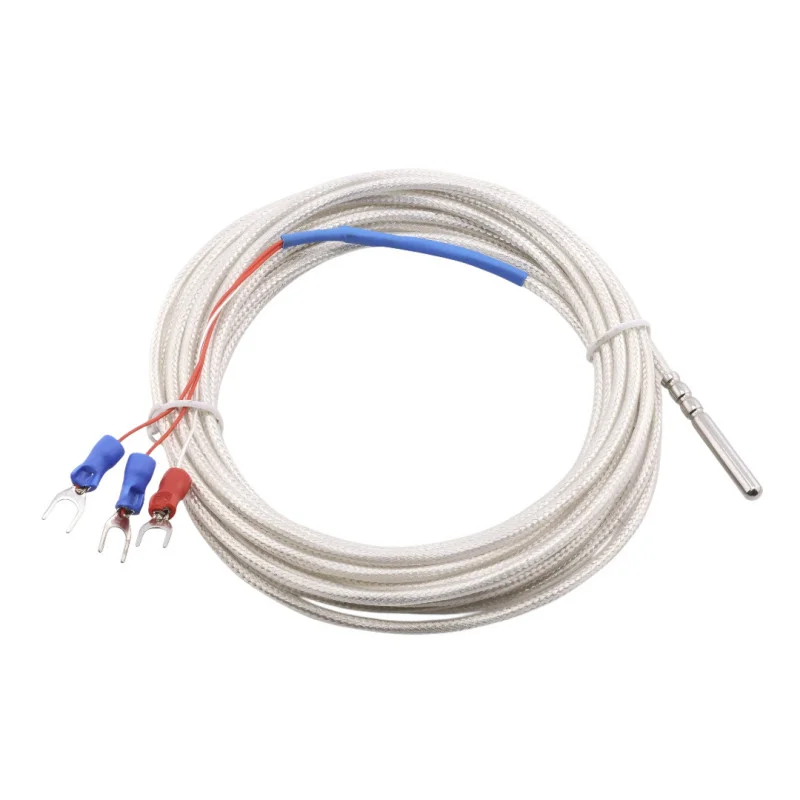

Odporový teplotný senzor PT100 je určený na meranie teploty v technologických, laboratórnych a regulačných aplikáciách. Prevedenie so sondou v kovovom puzdre, 3-vodičovým prívodom a vidličkovými konektormi umožňuje pripojenie k regulátorom, meracím prístrojom a riadiacim systémom. Produkt je dostupný vo variantoch dĺžky kábla 0,5 m, 1 m, 2 m, 3 m, 4 ma 5 m.
Technické špecifikácie
Typ senzora: PT100
Typ snímača: odporový teplotný senzor
Prevedenie prívodu: 3vodičové
Materiál izolácie kábla: PTFE
Tienenie kábla: kovové tienenie
Vonkajšie ochranné opletenie: transparentné PTFE
Rozmer sondy: priemer 4 mm, dĺžka 30 mm
Materiál sondy: nerezová oceľ 304
Koncovky vodičov: vidličkové konektory
Dostupné dĺžky kábla: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m
Uvádzaný teplotný rozsah v podkladoch: -50 až 200 °C
Funkcie a vlastnosti
Odporové meranie teploty pomocou senzora PT100
3vodičové zapojenie pre pripojenie k meracím a regulačným vstupom určeným pre PT100
Kovová sonda v trubičkovom prevedení na zasunutie do meraného miesta
PTFE izolácia a opletené prevedenie kábla pre mechanickú a tepelnú odolnosť prívodu
Tienený kábel na obmedzenie vplyvu elektromagnetického rušenia
Vidličkové konektory na priame upevnenie do skrutkových svoriek
Ideálne pre
Pripojenie k regulátorom teploty a panelovým meradlám so vstupom PT100
Meranie teploty v priemyselných a dielenských zariadeniach
Laboratórne a testovacie aplikácie
Zabudovanie do vykurovacích, chladiacich a riadiacich systémov
Obsah balenia
1x PT100 teplotný senzor s káblom (dĺžka podľa vybranej varianty)
Prečo zvoliť tento produkt
Jasne určené prevedenie PT100 s 3vodičovým pripojením
Kompaktná sonda s rozmerom 4 x 30 mm na inštaláciu do obmedzeného priestoru
Tienený PTFE kábel vhodný pre technické meracie aplikácie
Viac dĺžok kábla na prispôsobenie konkrétnej inštalácii
Vidličkové zakončenie uľahčuje pripojenie do svorkovníc
Pokyny na inštaláciu a prevádzku
Pred pripojením overte kompatibilitu vstupu zariadenia so senzorom PT100 a 3-vodičovým zapojením.
Pri montáži dbajte na správne zapojenie jednotlivých vodičov podľa schémy použitého regulátora alebo meracieho prístroja.
Kábel neohýbajte s malým polomerom v mieste vývodu zo sondy.
Senzor inštalujte tak, aby bola meracia časť sondy v dostatočnom kontakte s meraným prostredím.
Bezpečnostné upozornenie
Inštaláciu a pripojenie vykonávajte iba pri odpojenom napájaní zariadenia.
Nesprávne zapojenie vodičov môže viesť k chybe merania alebo poškodeniu nadväzujúcej elektroniky.
Pokiaľ je senzor pripájaný k priemyselnému regulátoru alebo zariadeniu napájanému zo siete, montáž musí vykonať odborne spôsobilá osoba.
Výrobok nie je určený na použitie mimo rozsahu a podmienok stanovených použitým meracím alebo riadiacim zariadením.
