Description

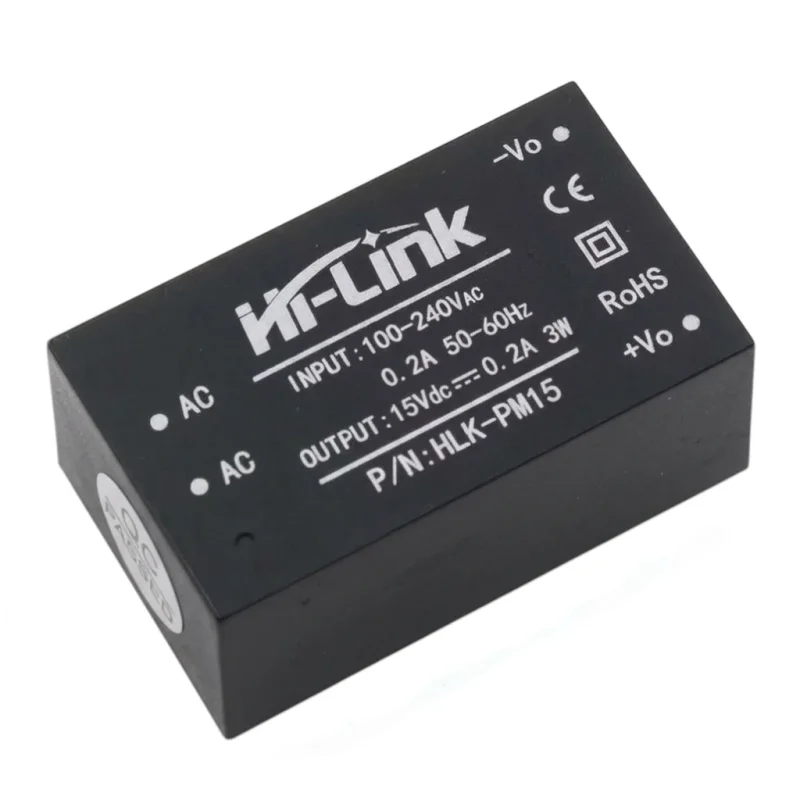

A Hi-Link HLK-PM15 AC-DC modul a hálózati váltakozó feszültség közvetlen 15 V stabilizált egyenfeszültséggé alakítására szolgál. Elektronikus eszközökbe, vezérlőáramkörökbe és kompakt eszközök tápegység-alkatrészeibe való beépítésre szolgál, ahol kis, szigetelt, panelre szerelhető tápegységre van szükség.
Műszaki adatok
Modell: HLK-PM15
Típus: AC-DC tápegység
Kimeneti feszültség: 15V DC
Kimeneti áram: 0,2 A
Névleges teljesítmény: 3W
Bemeneti feszültség: 100-240V AC
Bemeneti feszültségtartomány: 90-264V AC
Bemeneti frekvencia: 50-60 Hz
Maximális bemeneti áram: 0,2 A
Konnektorok száma: 4
1. érintkező: AC
2. érintkező: AC
3. tű: -Vo
4. láb: +Vo
Modul méretei: 34 × 20,2 × 15,4 mm
Súly: akár 20 g
Funkciók és jellemzők
Izolált AC-DC hálózati átalakító kompakt, öntött házban.
Széles bemeneti tartomány AC tápegységhez.
Közvetlenül a nyomtatott áramköri lapra szerelhető vezetékek segítségével.
Integrált kimeneti rövidzárlatvédelem.
Integrált kimeneti túláramvédelem.
Korlátozott helyű berendezésekbe való beépítésre tervezett kialakítás.
Ideális a következőkhöz:
Beépített tápegység a vezérlő és kapcsoló áramkörökhöz.
Tápegység alkatrészek otthoni és ipari elektronikához.
Az eszköz automatizálási moduljai, mérőberendezései és segédtápegység-ágai.
Olyan projektek, ahol a hálózati feszültséget 15 V DC-re kell átalakítani egy kompakt modulban.
A csomag tartalma
1x Hi-Link HLK-PM15 tápegység modul
Miért válassza ezt a terméket?
Világosan meghatározott kimeneti paraméterek: 15 V DC és 0,2 A.
Széles bemeneti hálózati feszültségtartomány az univerzális használathoz.
Kompakt kialakítás, amely alkalmas berendezésekbe való beépítésre.
Egyszerű elektromos csatlakozás négy külön AC bemenettel és DC kimenettel rendelkező aljzaton keresztül.
Az erősáramú rész működése szempontjából fontos integrált védelmi funkciók.
Telepítési és üzemeltetési utasítások
A modult csak megfelelő szigeteléssel és az élő alkatrészek érintése elleni védelemmel ellátott berendezésbe szerelje be.
Az áramkör tervezésekor helyesen kell megkülönböztetni az AC bemeneti csatlakozókat a +Vo és -Vo kimeneti csatlakozóktól.
A panelre szerelés és a hálózati feszültséghez való csatlakoztatás szakmai hozzáértést igényel.
Üzemeltetés közben biztosítsa a beépített teljesítménymodulnak megfelelő feltételeket, és ne lépje túl a névleges kimeneti teljesítményt.
Biztonsági figyelmeztetés
A termék 100-240 V AC hálózati feszültségről működik. A nem megfelelő csatlakoztatás áramütést, a készülék károsodását vagy rövidzárlatot okozhat.
A modul feszültség alatti manipulációra nem alkalmas.
A készüléket telepítés, karbantartás vagy mérés előtt le kell választani a tápellátásról.
Ne takarja le a modult hőszigetelő anyaggal, és biztosítsa a biztonságos működést a készülék kialakításán belül.
A terméket csak beépített tápegységként használja a megfelelő elektromos berendezésben.
