Description

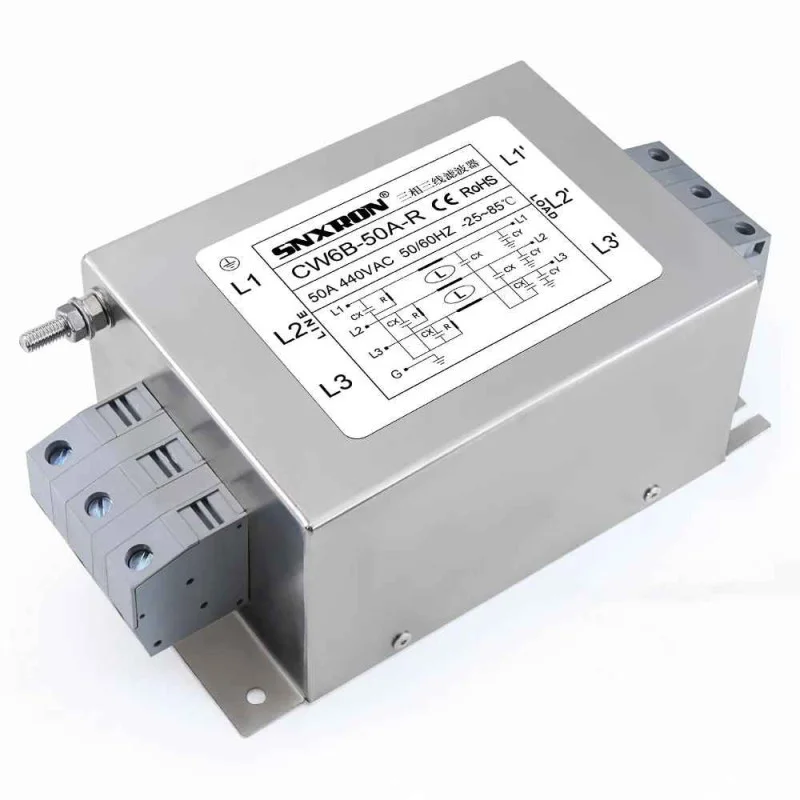

SNXRON CW6B-50A-R är ett trefas EMI-filter för 3-tråds kraftsystem. Det är utformat för att undertrycka högfrekventa störningar på kraftledningen mellan källan och lasten. Konstruktionen med kopplingsplintanslutning och metallhölje är lämplig för installation i industriell utrustning, ställverk och kraftförgreningar med frekvensomvandlare, servodrivare och annan kraftelektronik.
Tekniska specifikationer
Modell: CW6B-50A-R
Produkttyp: 3-fas AC-filter
Konfiguration: 3-fas 3-tråds
Nominell spänning: 380/440 VAC
Märkström: 50 A, 60 A, 70 A, 80 A, 85 A (beroende på variant)
Driftfrekvens: 50/60 Hz
Anslutningsmetod: kopplingsplint
Montering: fixering via monteringshål
Driftstemperatur: -25 till 85 °C
Klimatkategori: 25/085/21
Läckström: < 2,0 mA
Dimensionell version: 6B
Mått: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Monteringshålets diameter: 5 mm
Skal: förnicklad
Certifiering: CE, RoHS
Funktioner och egenskaper
Filtrering av elektromagnetisk störning i trefasiga kraftledningar.
Konstruktion för att separera ingångs- och utgångssidorna, märkta LINE och LOAD.
Schemat på etiketten och i dokumentationen visar anslutningen för ett trefasigt 3-ledarsystem med skyddsjordning.
Metallhöljet ger filtret mekaniskt motstånd och korrekt jordning.
Skruvjordsterminalen är en del av konstruktionen.
Kopplingsblockanslutningen möjliggör fast anslutning av ledningar i en ställverk eller enhet.
Idealisk för
Industriella trefaskraftsystem.
Frekvensomvandlare och servodrivningar.
Ställverk och fördelningsskåp.
Strömförsörjningsgrenar för enheter som är känsliga för elektromagnetisk störning.
Elektroniska och kraftfulla apparater i miljöer med ökad förekomst av radiofrekvensstörningar.
Paketinnehåll
1x EMI-filter CW6B
Varför välja den här produkten?
Tydligt avsedd för användning i ett trefasigt 3-trådsnätverk 380/440 VAC.
Kopplingsplintsanslutningen är lämplig för fast installation i elektrisk utrustning.
Grundläggande elektriska, mekaniska och installationsdata är direkt tillgängliga.
Konstruktionen inkluderar en separat jordning, vilket är avgörande för att EMI-filtret ska fungera korrekt.
Installations- och bruksanvisning
Installera filtret mellan strömförsörjningsnätet och den skyddade enheten i enlighet med markeringarna LINE och LOAD.
Anslut skyddsledaren till filtrets jordpunkt.
Montera på en fast yta med hjälp av monteringshålen.
Dra ingångs- och utgångskablarna separat för att minska bakåtspridning av störningar.
Installationen måste överensstämma med elschemat som visas på produktetiketten.
Säkerhetsmeddelande
Produkten är avsedd för trefasströmförsörjning på 380/440 VAC. Felaktig hantering kan leda till elektriska stötar.
Installation och anslutning måste utföras av en person med lämplig elbehörighet.
Kretsen måste vara spänningslös före installation, underhåll eller bortkoppling av kablar.
Felaktiga ingångs-, utgångs- eller jordningsanslutningar kan leda till minskad filtreringseffektivitet, överhettning eller skador på enheten.
Använd filtret endast inom de förhållanden som anges för denna modell.
