Description
Trefaset firetråds net-EMI-filter til undertrykkelse af elektromagnetisk interferens i strømledninger i 3f-systemer. Det er beregnet til installationer med højere strømbelastninger, hvor det er nødvendigt at begrænse spredningen af interferens mellem strømnettet og det tilsluttede udstyr (. eltavler, industrielle strømforsyninger, omformere og anden effektelektronik).
Tekniske specifikationer
Type: trefaset firetråds EMI-filter
Model: CW4M-XXX-R
Nominel strøm: 3A, 6A, 10A, 20A, 30A (afhængigt af variant)
Nominel spænding (AC): 380 V AC
Driftsnetværksfrekvens: 50/60 Hz
Montering: fastgørelse via monteringshuller
Tilslutning: klemrække
Lækstrøm: < 0,5 mA
Dimensioner: 97×55,5×45 mm
Driftstemperatur: -25 til +85 °C
Hus: forniklet metalhus
Certificering (ifølge dokumenter): CE, RoHS
Funktioner og egenskaber
Interferensfiltrering på strømforsyningsgrenen til 3-fasede + N-applikationer (L1, L2, L3, N) med beskyttelsesleder (G)
Metalafskærmet design for at reducere stråling og forbedre EMC-ydeevnen af enheden
Klemmetilslutning egnet til fast installation i styreskabe
Skruemontering via monteringshuller for mekanisk stabil fastgørelse
Ideel til
Industrielle eltavler og fordelerskabe
Skiftestrømforsyninger og strømforsyningsforgreninger
Frekvensomformere, servodrev og andre 3-fasede strømforsyninger
Applikationer med øgede krav til EMC og interferensdæmpning mellem netværket og belastningen
Pakkens indhold

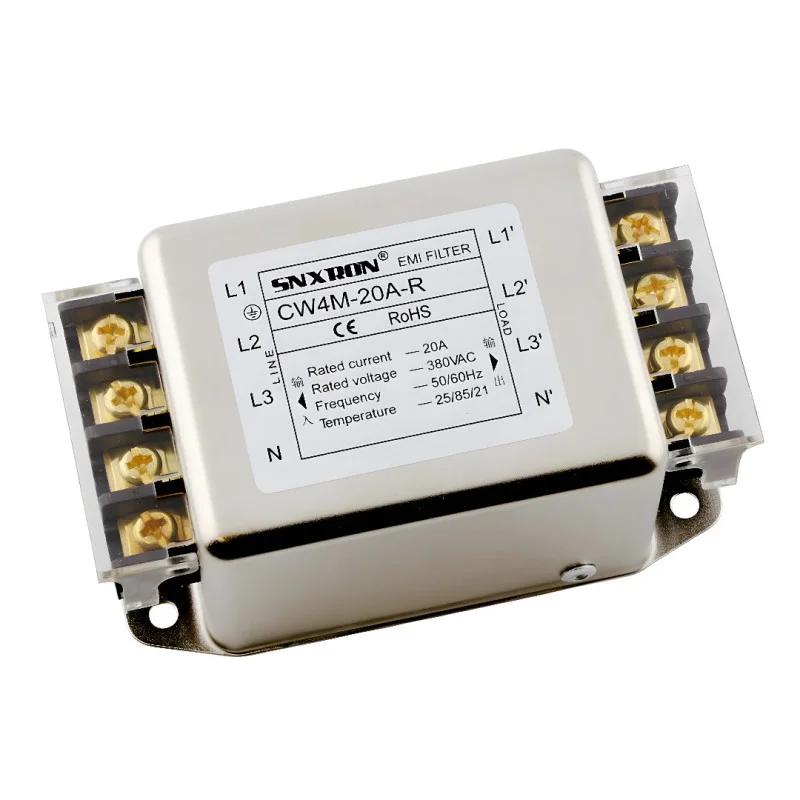

1× EMI-filter CW4M-20A-R
Hvorfor vælge dette produkt?
Klart definerede elektriske parametre for 3-faset netværk 380 VAC og strøm 20 A
Industrielt design med metalhus og klemrække til fast installation
Egnet løsning til at reducere udbredelsen af højfrekvent interferens i kraftledninger
Installations- og betjeningsvejledning
Tilslut i henhold til terminalmarkeringerne: indgang (LINE) og udgang (LOAD) for L1, L2, L3 og N; tilslut beskyttelseslederen til terminal G.
For at opnå effektiv filtrering skal filteret installeres så tæt som muligt på det punkt, hvor strømmen kommer ind i enheden, og længden af uskærmede ledninger skal minimeres.
Sørg for en solid mekanisk fastgørelse gennem monteringshullerne og en pålidelig jordforbindelse af metalhuset.
Sikkerhedsmeddelelse
Apparatet er designet til at fungere med en farlig netspænding på 380 VAC. Installation må kun udføres af en kvalificeret person.
Afbryd altid strømforsyningen, og kontrollér, at der ikke er spænding, før montering, ledningsføring eller vedligeholdelse.
Beskyttelsesjordingen (G/PE) skal tilsluttes korrekt og med lav impedans; forkert jording kan reducere filtreringseffektiviteten og øge risikoen for personskade.
