Description

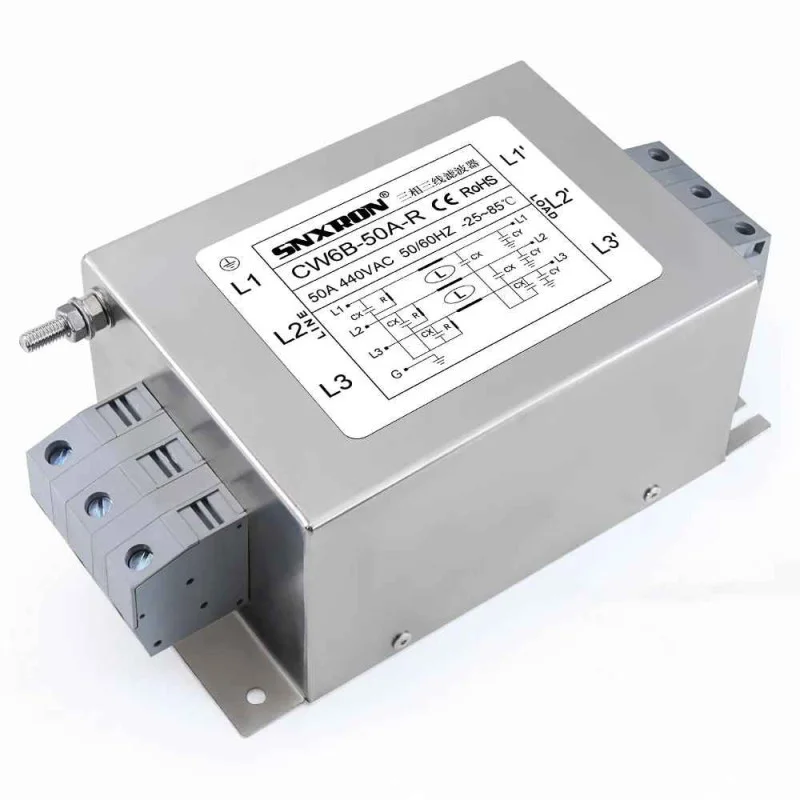

SNXRON CW6B-50A-R er et trefaset EMI-filter til 3-leder strømforsyningssystemer. Det er designet til at undertrykke højfrekvent interferens på strømforsyningsledningen mellem kilden og belastningen. Designet med klemrækketilslutning og metalhus er egnet til installation i industrielt udstyr, eltavler og effektforgreninger med frekvensomformere, servodrev og anden effektelektronik.
Tekniske specifikationer
Model: CW6B-50A-R
Produkttype: 3-faset AC-filter
Konfiguration: 3-faset 3-leder
Nominel spænding: 380/440 VAC
Nominel strøm: 50 A, 60 A, 70 A, 80 A, 85 A (afhængigt af variant)
Driftsfrekvens: 50/60 Hz
Tilslutningsmetode: klemrække
Montering: fastgørelse via monteringshuller
Driftstemperatur: -25 til 85 °C
Klimakategori: 25/085/21
Lækstrøm: < 2,0 mA
Dimensionel version: 6B
Dimensioner: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Monteringshuldiameter: 5 mm
Skal: forniklet
Certificering: CE, RoHS
Funktioner og egenskaber
Filtrering af elektromagnetisk interferens i trefasede strømledninger.
Design til adskillelse af input- og output-siderne, markeret LINE og LOAD.
Diagrammet på etiketten og i dokumentationen viser tilslutningen for et trefaset 3-ledersystem med beskyttende jordforbindelse.
Metaldækslet understøtter mekanisk modstand og korrekt jordforbindelse af filteret.
Skruejordterminalen er en del af designet.
Klemrækkeforbindelsen muliggør fast tilslutning af ledninger i en eltavle eller enhed.
Ideel til
Industrielle trefasede strømforsyningssystemer.
Frekvensomformere og servodrev.
Fordelingstavler og fordelerskabe.
Strømforsyningsgrene til enheder, der er følsomme over for elektromagnetisk interferens.
Elektroniske og strømførende apparater i miljøer med øget forekomst af radiofrekvensinterferens.
Pakkens indhold
1x EMI-filter CW6B
Hvorfor vælge dette produkt?
Tydeligvis beregnet til brug i et trefaset, 3-tråds netværk 380/440 VAC.
Klemrækketilslutningen er egnet til fast installation i elektrisk udstyr.
Grundlæggende elektriske, mekaniske og installationsmæssige data er direkte tilgængelige.
Designet inkluderer en separat jordforbindelse, som er afgørende for EMI-filterets korrekte funktion.
Installations- og betjeningsvejledning
Installer filteret mellem strømforsyningsnettet og den beskyttede enhed i overensstemmelse med LINE- og LOAD-markeringerne.
Tilslut beskyttelseslederen til filterets jordpunkt.
Installer på en solid overflade ved hjælp af monteringshullerne.
Før indgangs- og udgangskabler separat for at reducere tilbagespredning af interferens.
Installationen skal overholde det elektriske diagram, der er vist på produktetiketten.
Sikkerhedsmeddelelse
Produktet er designet til trefaset strømforsyning på 380/440 VAC. Forkert håndtering kan resultere i elektrisk stød.
Installation og tilslutning skal udføres af en person med passende el-kvalifikationer.
Kredsløbet skal afbrydes før installation, vedligeholdelse eller afbrydelse af ledninger.
Forkerte input-, output- eller jordforbindelser kan resultere i reduceret filtreringseffektivitet, overophedning eller beskadigelse af enheden.
Brug kun filteret inden for de betingelser, der er angivet for denne model.
