Description

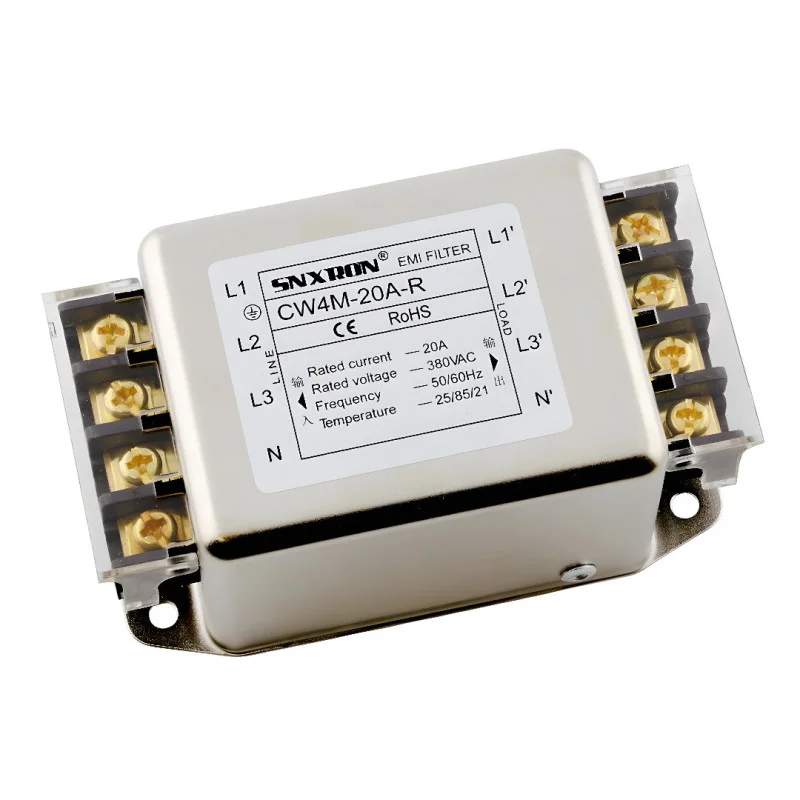

Trifazni štirižični omrežni EMI filter za dušenje elektromagnetnih motenj v daljnovodih 3f sistemov. Namenjen je inštalacijam z večjimi tokovnimi obremenitvami, kjer je potrebno omejiti širjenje motenj med električnim omrežjem in priključeno opremo (npr. stikalne plošče, industrijski napajalniki, pretvorniki in druga močnostna elektronika).
Tehnične specifikacije
Tip: trifazni štirižični EMI filter
Model: CW4M-XXX-R
Nazivni tok: 3A, 6A, 10A, 20A, 30A (odvisno od različice)
Nazivna napetost (izmenični tok): 380 V izmenični tok
Delovna omrežna frekvenca: 50/60 Hz
Montaža: pritrditev skozi montažne luknje
Priključek: priključni blok
Uhajalni tok: < 0,5 mA
Dimenzije: 97 x 55,5 x 45 mm
Delovna temperatura: -25 do +85 °C
Ohišje: ponikljano kovinsko ohišje
Certifikat (glede na dokumente): CE, RoHS
Funkcije in lastnosti
Filtriranje motenj na napajalni veji za 3-fazne + N aplikacije (L1, L2, L3, N) z zaščitnim vodnikom (G)
Kovinsko zaščitena zasnova za zmanjšanje sevanja in izboljšanje elektromagnetne združljivosti sklopa
Priključek za terminale, primeren za fiksno namestitev v stikalne omarice
Pritrditev z vijaki prek montažnih lukenj za mehansko stabilno pritrditev
Idealno za
Industrijske stikalne plošče in razdelilne omare
Preklopni napajalniki in napajalne veje
Frekvenčni pretvorniki, servo pogoni in druge 3-fazne napajalne naprave
Aplikacije s povečanimi zahtevami glede elektromagnetne združljivosti in odpravljanja motenj med omrežjem in obremenitvijo
Vsebina paketa
1× EMI filter CW4M-20A-R
Zakaj izbrati ta izdelek?
Jasno definirani električni parametri za 3-fazno omrežje 380 VAC in tok 20 A
Industrijska zasnova s kovinskim ohišjem in priključnim blokom za fiksno montažo
Primerna rešitev za zmanjšanje širjenja visokofrekvenčnih motenj v daljnovodih
Navodila za namestitev in uporabo
Priključite v skladu z oznakami na priključkih: vhod (LINE) in izhod (LOAD) za L1, L2, L3 in N; zaščitni vodnik priključite na priključek G.
Za učinkovito filtracijo namestite filter čim bližje točki, kjer naprava vstopa v napajanje, in čim bolj skrajšajte dolžino nezaščitenih žic.
Zagotovite trdno mehansko pritrditev skozi montažne luknje in zanesljivo ozemljitev kovinskega ohišja.
Varnostno obvestilo
Naprava je zasnovana za delo z nevarno omrežno napetostjo 380 V AC. Namestitev lahko izvede le usposobljena oseba.
Pred montažo, ožičenjem ali vzdrževanjem vedno izklopite napajanje in preverite, ali ni napetosti.
Zaščitna ozemljitev (G/PE) mora biti pravilno priključena in z nizko impedanco; nepravilna ozemljitev lahko zmanjša učinkovitost filtracije in poveča tveganje za poškodbe.
