Description

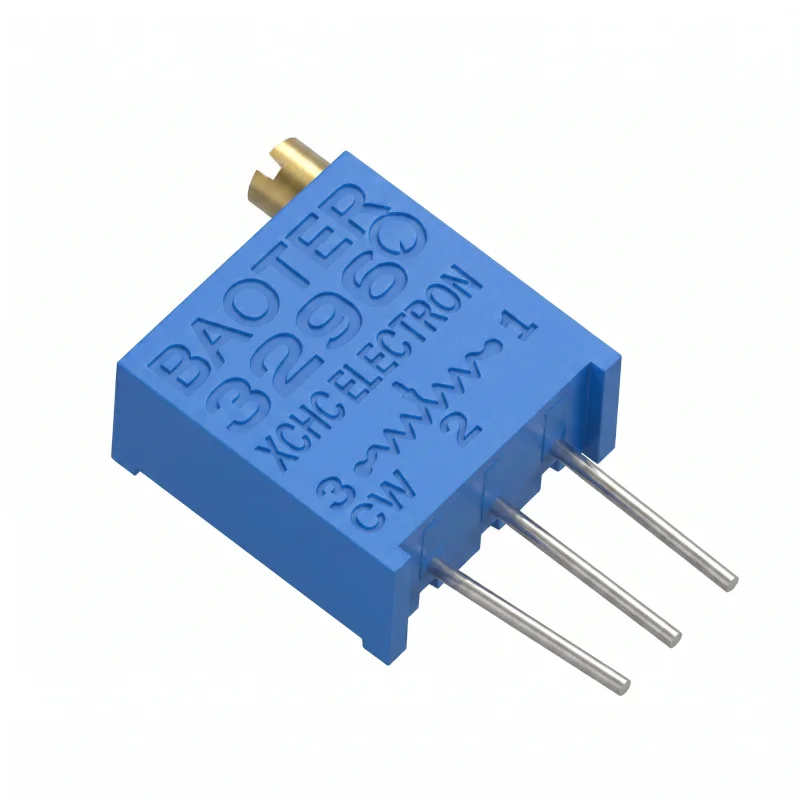

Trimer 3296W je viacotáčkový nastavovací odpor určený na jemné nastavenie elektrických parametrov v elektronických obvodoch. Vertikálne vyhotovenie osi a vývody s rozstupom pre dosky plošných spojov umožňujú použitie pri kalibrácii, nastavovaní referenčných hodnôt a servisných úpravách zariadení.
Technické špecifikácie
Typ: trimer 3296W
Vyhotovenie: viacotáčkový nastavovací odpor
Charakteristika: lineárna
Tolerancia odporu: ±10 %
Stratový výkon: 0,5 W
Počet otáčok: 25
Uhol nastavenia: 9000° ±20°
Os: vertikálna
Rozmery: 9,53 × 4,83 × 10,03 mm
Rozstup vývodov: 2,54 mm
Montáž: do dosky plošných spojov
Funkcie a vlastnosti
Umožňuje jemné nastavenie odporu pomocou viacotáčkového mechanizmu.
Lineárny priebeh odporu je vhodný na nastavovanie v analógových aj riadiacich obvodoch.
Vertikálna os umožňuje prístup k nastavovaciemu prvku z hornej strany dosky.
Trojica vývodov zodpovedá použitiu ako nastaviteľný odpor alebo delič napätia podľa zapojenia v obvode.
Dostupnosť viacerých odporových hodnôt umožňuje voľbu variantu podľa požadovaného rozsahu nastavenia.
Ideálne pre
Kalibráciu elektronických obvodov.
Nastavenie referenčného napätia alebo pracovného bodu.
Servisné úpravy a laboratórne prototypy.
Osadenie do dosiek plošných spojov v nízkovýkonových aplikáciách.
Vývojové, meracie a regulačné obvody vyžadujúce jemné odporové nastavenie.
Obsah balenia
1 kus trimra 3296W vo zvolenom odporovom variante.
Prečo zvoliť tento produkt
Viacotáčkové vyhotovenie umožňuje presnejšie nastavenie ako jednootáčkové trimre.
Uvedený stratový výkon 0,5 W je vhodný pre nízkovýkonové nastavovacie aplikácie.
Rozstup vývodov 2,54 mm zodpovedá bežnému rastrovaniu používanému pri doskách plošných spojov.
Varianty s rôznymi odporovými hodnotami pokrývajú široký rozsah bežných nastavovacích potrieb.
Vertikálne nastavovanie je vhodné pre dosky, kde je prístup k trimru vedený zhora.
Pokyny na inštaláciu a prevádzku
Pred osadením skontrolujte zvolenú odporovú hodnotu a zapojenie vývodov v konkrétnom obvode.
Pri spájkovaní neprehrievajte vývody a telo súčiastky.
Nastavenie vykonávajte vhodným skrutkovačom bez nadmernej mechanickej sily.
Neprekračujte uvedený stratový výkon súčiastky.
Bezpečnostné upozornenia
Súčiastka je určená na použitie v elektronických obvodoch a vyžaduje správne zapojenie podľa návrhu zariadenia.
Nesprávne zapojenie alebo prekročenie stratového výkonu môže viesť k prehriatiu, poškodeniu súčiastky alebo poruche obvodu.
Montáž do zariadení pripojených k nebezpečnému napätiu smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Pred manipuláciou s osadenou doskou odpojte napájanie a vybite akumulačné prvky v obvode.
