Description

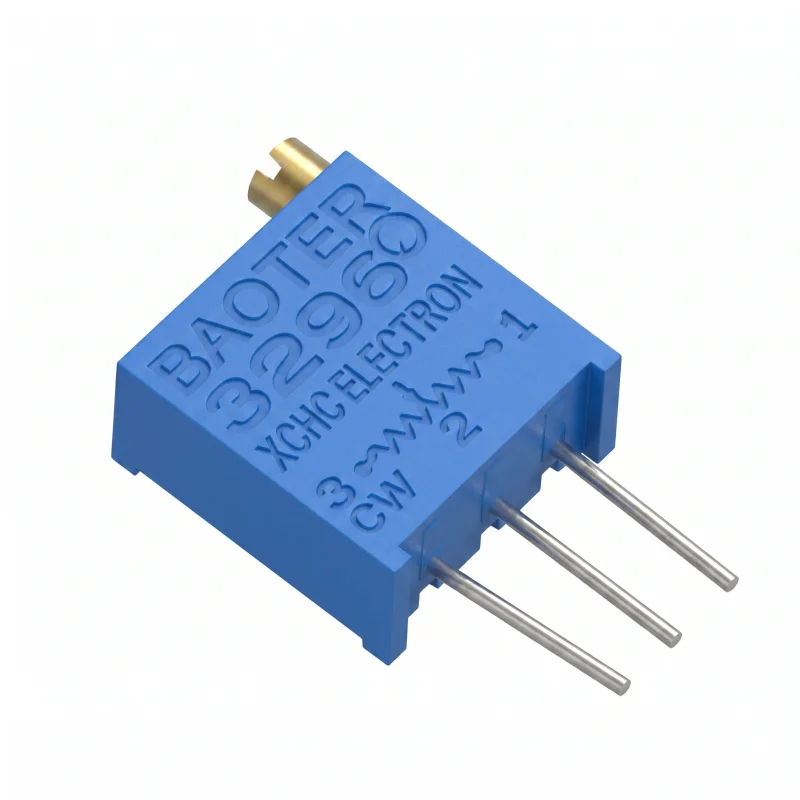

Trimerul 3296W este un rezistor reglabil multitură conceput pentru ajustarea fină a parametrilor electrici în circuitele electronice. Designul vertical al axului și pinii cu distanțare standard pentru plăci de circuit imprimat (PCB) permit utilizarea acestuia pentru calibrare, setarea valorilor de referință și modificări de service ale echipamentelor.
Specificații tehnice
Tip: trimer 3296W
Design: rezistor reglabil multitură
Caracteristică: liniară
Toleranța rezistenței: ±10 %
Putere disipată: 0,5 W
Număr de rotații: 25
Unghi de reglare: 9000° ±20°
Ax: vertical
Dimensiuni: 9,53 × 4,83 × 10,03 mm
Distanță între pini: 2,54 mm
Montare: pe placă de circuit imprimat (PCB)
Funcții și caracteristici
Permite ajustarea fină a rezistenței datorită mecanismului multitură.
Variația liniară a rezistenței este ideală pentru reglaje în circuite analogice și de control.
Axul vertical permite accesul la elementul de reglare din partea superioară a plăcii.
Cei trei pini permit utilizarea ca rezistor variabil sau divizor de tensiune, în funcție de conexiunea din circuit.
Disponibilitatea mai multor valori ale rezistenței permite alegerea variantei potrivite intervalului de reglaj dorit.
Ideal pentru
Calibrarea circuitelor electronice.
Setarea tensiunii de referință sau a punctului de funcționare.
Modificări de service și prototipuri de laborator.
Montarea pe plăci de circuit imprimat în aplicații de putere redusă.
Circuite de dezvoltare, măsurare și control care necesită o ajustare fină a rezistenței.
Conținutul pachetului
1 bucată trimer 3296W în varianta de rezistență aleasă.
De ce să alegeți acest produs
Designul multitură permite o ajustare mult mai precisă comparativ cu trimerele cu o singură tură.
Puterea disipată de 0,5 W este potrivită pentru aplicații de reglaj de putere redusă.
Distanța dintre pini de 2,54 mm corespunde grilei standard utilizate pentru plăcile de circuit imprimat (PCB).
Variantele cu diferite valori ale rezistenței acoperă o gamă largă de nevoi comune de reglaj.
Reglajul vertical este ideal pentru plăcile unde accesul la trimer se face de sus.
Instrucțiuni de instalare și utilizare
Înainte de montare, verificați valoarea rezistenței alese și configurația pinilor în circuitul respectiv.
În timpul lipirii, evitați supraîncălzirea pinilor și a corpului componentei.
Efectuați reglajul cu o șurubelniță adecvată, fără a aplica o forță mecanică excesivă.
Nu depășiți puterea disipată specificată a componentei.
Atenționări de siguranță
Componenta este destinată utilizării în circuite electronice și necesită o conectare corectă conform designului echipamentului.
Conectarea incorectă sau depășirea puterii disipate poate duce la supraîncălzire, deteriorarea componentei sau defectarea circuitului.
Montarea în echipamente conectate la tensiuni periculoase trebuie efectuată doar de către o persoană cu calificare electrotehnică corespunzătoare.
Înainte de a manipula placa montată, deconectați sursa de alimentare și descărcați elementele de stocare a energiei din circuit.
