Description

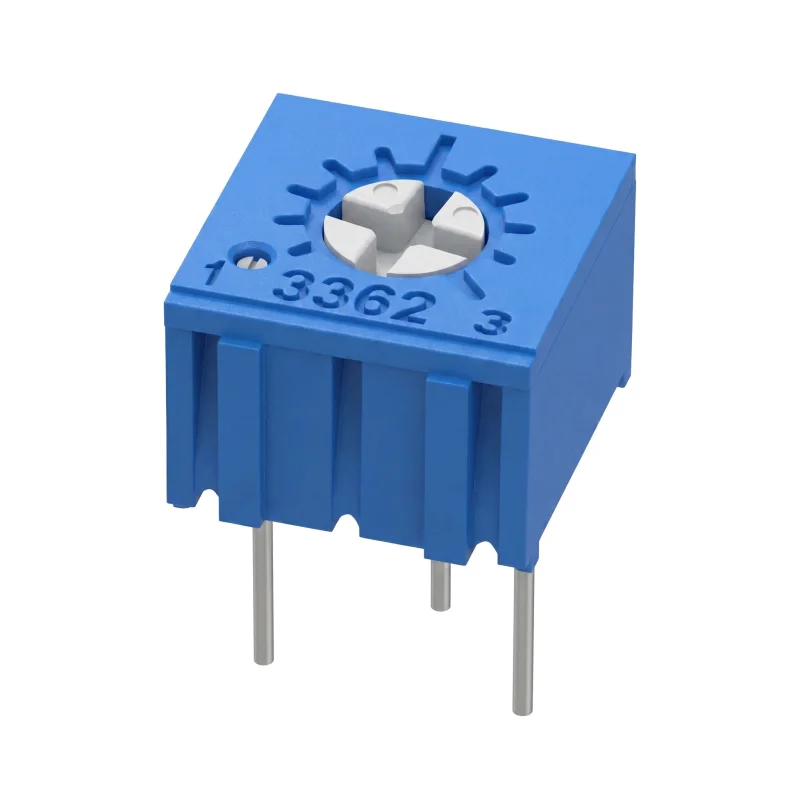

Trimer 3362P-1 je jednootáčkový lineárny nastavovací potenciometer pre osadenie do dosky plošných spojov. Slúži na nastavenie odporovej hodnoty v elektronických obvodoch, napríklad pri kalibrácii, korekcii pracovného bodu alebo nastavení úrovní signálu. Vertikálna os umožňuje prístup k regulačnému prvku zhora po osadení do DPS.
Technické špecifikácie
Typ: trimer, nastavovací potenciometer
Typové označenie: 3362P-1
Charakteristika: lineárna
Tolerancia odporu: ±10 %
Stratový výkon: 0,5 W
Os nastavenia: vertikálna
Počet otáčok: 1
Uhol nastavenia: 200° ±20°
Rozmery: 6,6 × 6,4 × 4,7 mm
Rozstup vývodov: 2,54 mm
Teplotný koeficient: ±250 ppm/°C
Montáž: vývodová súčiastka do DPS
Funkcie a vlastnosti
Jednootáčkové nastavenie odporovej hodnoty.
Vertikálna regulačná os pre nastavenie z hornej strany súčiastky.
Vývodové vyhotovenie s rozstupom vhodným pre osadenie do DPS.
Kompaktné puzdro pre použitie v elektronických moduloch a menších zariadeniach.
Dostupnosť vo viacerých odporových variantoch pre rôzne návrhy obvodov.
Ideálne pre
Nastavenie a doladenie analógových elektronických obvodov.
Kalibračné prvky v meracích a regulačných zapojeniach.
Vývojové, servisné a laboratórne aplikácie.
Osadenie do DPS v zariadeniach, kde je potrebné ručné nastavenie odporu.
Obsah balenia
1× trimer 3362P-1 vo zvolenom odporovom variante
Prečo zvoliť tento produkt
Má uvedenú toleranciu odporu, stratový výkon, rozmery a rozstup vývodov pre kontrolu vhodnosti v návrhu DPS.
Jednootáčkové vyhotovenie je vhodné pre ručné nastavenie hodnoty bez potreby viacotáčkového mechanizmu.
Vertikálna os uľahčuje nastavenie pri prístupe z hornej strany dosky.
Viacero odporových variantov umožňuje výber hodnoty podľa konkrétneho zapojenia.
Pokyny k inštalácii a prevádzke
Pred osadením overte zvolenú odporovú hodnotu, zapojenie vývodov a dovolený stratový výkon v konkrétnom obvode.
Súčiastku spájkujte spôsobom vhodným pre vývodové elektronické komponenty a zabráňte nadmernému tepelnému namáhaniu puzdra.
Nastavenie vykonávajte vhodným skrutkovačom bez nadmernej sily na regulačný prvok.
Montáž do elektrického zariadenia musí vykonávať osoba so znalosťou práce s elektronickými obvodmi.
Bezpečnostné upozornenia
Neprekračujte stratový výkon 0,5 W; pri preťažení hrozí prehriatie a poškodenie súčiastky.
Nesprávne zapojenie vývodov, skrat alebo použitie mimo parametrov návrhu obvodu môže viesť k poškodeniu trimra alebo nadväzujúcich súčiastok.
Pri použití v obvodoch s nebezpečným napätím musí byť zariadenie pred montážou, spájkovaním alebo nastavovaním odpojené od napájania.
Súčiastka nie je určená na nastavovanie v zapojenom zariadení, pokiaľ konštrukcia zariadenia nezaisťuje bezpečný prístup k regulačnému prvku.
