Description

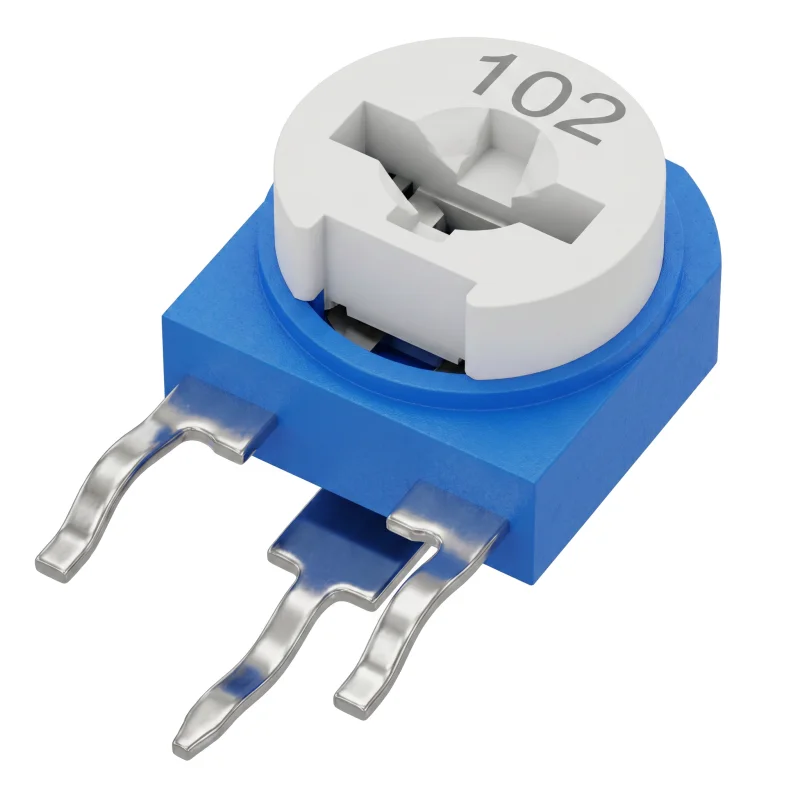

Trimerul din carbon vertical RM-063 este un potențiometru de reglare cu o singură tură pentru montarea în circuitele electronice. Servește la reglarea manuală a valorii rezistenței în cadrul variantei selectate, de exemplu în timpul calibrării, ajustării sau reglajelor de service ale circuitului.
Specificații tehnice
Tip: trimer din carbon
Design: vertical
Model: RM-063
Dimensiune: 5 mm
Axa de reglare: verticală
Număr de rotații: 1
Unghi de reglare: 200° ± 20°
Toleranța rezistenței: ±20 %
Tensiune maximă: 50 V DC
Putere disipată: 0,1 W
Dimensiuni: 6,4 x 5,2 x 11,3 mm
Distanța dintre pini: 5 mm
Funcții și caracteristici
Permite reglarea manuală a rezistenței folosind elementul de reglare superior.
Designul cu o singură tură este potrivit pentru ajustarea de bază a valorii în circuit.
Construcția verticală economisește spațiu pe placa de circuit imprimat (PCB).
Varianta cu trei pini corespunde unui trimer utilizat ca divizor de tensiune reglabil sau rezistor variabil, în funcție de conexiune.
Produsul este livrat în varianta de rezistență selectată.
Ideal pentru
Circuite de calibrare și reglare în electronică.
Reparații de service și înlocuirea trimerelor cu același tip și parametri.
Prototipuri de dezvoltare și montaje de laborator.
Plăci de circuit imprimat cu cerințe pentru reglarea verticală a trimerului.
Conținutul pachetului
1x Trimer din carbon vertical RM-063 în varianta de rezistență selectată.
De ce să alegeți acest produs
Parametrii specificați permit selecția în funcție de valoarea rezistenței, toleranță, limita de tensiune și puterea disipată.
Designul vertical cu axă verticală permite reglarea de sus după montarea pe placă.
Distanța dintre pini de 5 mm facilitează verificarea compatibilității pentru un anumit design sau înlocuire.
Valorile variante de rezistență permit utilizarea în diferite tipuri de circuite de reglare.
Instrucțiuni de instalare și utilizare
Înainte de montare, verificați compatibilitatea valorii rezistenței, distanța dintre pini și designul mecanic cu aplicația dată.
În timpul lipirii, evitați stresul termic excesiv asupra carcasei și pinilor.
Efectuați reglarea cu un instrument adecvat, fără a aplica o forță excesivă asupra elementului de reglare.
Montarea și conectarea la echipamentul electric trebuie efectuate de o persoană cu cunoștințe în domeniul circuitelor electronice.
Avertismente de siguranță
Nu depășiți tensiunea maximă de 50 V DC sau puterea disipată de 0,1 W.
Conectarea incorectă sau supraîncărcarea poate cauza supraîncălzirea, deteriorarea componentei sau defectarea circuitului conectat.
Nu montați și nu modificați componenta într-un circuit sub tensiune.
Înainte de a pune dispozitivul în funcțiune, verificați polaritatea conexiunii circuitului, fixarea mecanică și calitatea lipiturilor.
