Description

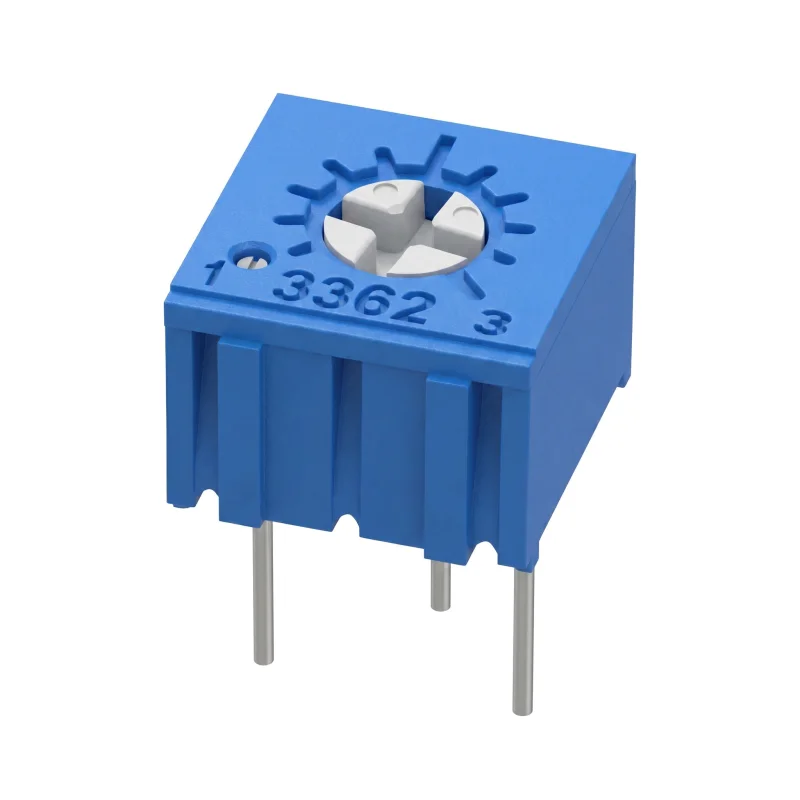

Trimmer 3362P-1 er et enkelt-omdrejnings lineært trimmepotentiometer til montering på printkort (PCB). Det bruges til at justere modstandsværdien i elektroniske kredsløb, . ved kalibrering, korrektion af arbejdspunkt eller justering af signalniveauer. Den vertikale akse giver adgang til justeringselementet fra toppen efter montering på printkortet.

Tekniske specifikationer

Type: trimmer, trimmepotentiometer

Typebetegnelse: 3362P-1

Karakteristik: lineær

Modstandstolerance: ±10 %

Effekttab: 0,5 W

Justeringsakse: vertikal

Antal omdrejninger: 1

Justeringsvinkel: 200° ±20°

Dimensioner: 6,6 × 6,4 × 4,7 mm

Benafstand: 2,54 mm

Temperaturkoefficient: ±250 ppm/°C

Montering: hulmontering (THT) på printkort

Funktioner og egenskaber

Enkelt-omdrejnings justering af modstandsværdien.

Vertikal justeringsakse for indstilling fra toppen af komponenten.

Hulmonteret design med benafstand, der er velegnet til printkort.

Kompakt hus til brug i elektroniske moduler og mindre enheder.

Fås i flere modstandsvarianter til forskellige kredsløbsdesign.

Ideel til

Justering og finjustering af analoge elektroniske kredsløb.

Kalibreringselementer i måle- og styrekredsløb.

Udviklings-, service- og laboratorieapplikationer.

Montering på printkort i enheder, hvor der kræves manuel justering af modstanden.

Pakkens indhold

1× trimmer 3362P-1 i den valgte modstandsvariant

Hvorfor vælge dette produkt

Har angivet modstandstolerance, effekttab, dimensioner og benafstand for at sikre egnethed i printkortdesignet.

Enkelt-omdrejnings design er velegnet til manuel justering af værdien uden behov for en fler-omdrejnings mekanisme.

Den vertikale akse gør justeringen nemmere, når der er adgang fra toppen af printkortet.

Flere modstandsvarianter giver mulighed for at vælge en værdi i henhold til det specifikke kredsløb.

Installations- og driftsvejledning

Før montering skal du kontrollere den valgte modstandsværdi, benforbindelsen og det tilladte effekttab i det specifikke kredsløb.

Lod komponenten på en måde, der er egnet til hulmonterede elektroniske komponenter, og undgå overdreven termisk belastning af huset.

Udfør justeringen med en passende skruetrækker uden at bruge overdreven kraft på justeringselementet.

Montering i elektrisk udstyr skal udføres af en person med kendskab til arbejde med elektroniske kredsløb.

Sikkerhedsadvarsler

Overskrid ikke effekttabet på 0,5 W; ved overbelastning er der risiko for overophedning og beskadigelse af komponenten.

Forkert benforbindelse, kortslutning eller brug uden for kredsløbets designparametre kan føre til beskadigelse af trimmeren eller tilsluttede komponenter.

Ved brug i kredsløb med farlig spænding skal enheden frakobles strømforsyningen før montering, lodning eller justering.

Komponenten er ikke beregnet til justering i en tilsluttet enhed, medmindre enhedens design sikrer sikker adgang til justeringselementet.
