Description

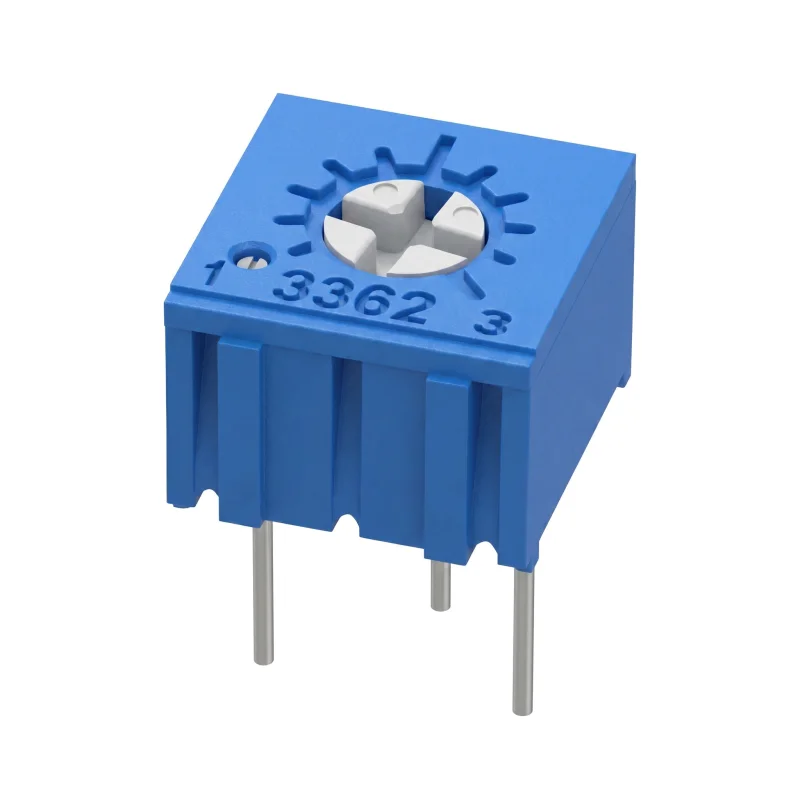

Il trimmer 3362P-1 è un potenziometro di regolazione lineare a giro singolo per il montaggio su circuiti stampati (PCB). Serve a impostare il valore di resistenza nei circuiti elettronici, ad esempio durante la calibrazione, la correzione del punto di lavoro o la regolazione dei livelli di segnale. L’asse verticale consente l’accesso all’elemento di regolazione dall’alto dopo il montaggio sul PCB.
Specifiche tecniche
Tipo: trimmer, potenziometro di regolazione
Modello: 3362P-1
Caratteristica: lineare
Tolleranza di resistenza: ±10%
Potenza dissipata: 0,5 W
Asse di regolazione: verticale
Numero di giri: 1
Angolo di regolazione: 200° ±20°
Dimensioni: 6,6 × 6,4 × 4,7 mm
Passo dei pin: 2,54 mm
Coefficiente di temperatura: ±250 ppm/°C
Montaggio: componente THT per PCB
Funzioni e caratteristiche
Regolazione del valore di resistenza a giro singolo.
Asse di regolazione verticale per l’impostazione dalla parte superiore del componente.
Design a foro passante (THT) con passo adatto per il montaggio su PCB.
Involucro compatto per l’uso in moduli elettronici e dispositivi di piccole dimensioni.
Disponibilità in diverse varianti di resistenza per vari progetti di circuiti.
Ideale per
Impostazione e messa a punto di circuiti elettronici analogici.
Elementi di calibrazione nei circuiti di misurazione e regolazione.
Applicazioni di sviluppo, assistenza e laboratorio.
Montaggio su PCB in dispositivi in cui è necessaria la regolazione manuale della resistenza.
Contenuto della confezione
1× trimmer 3362P-1 nella variante di resistenza selezionata
Perché scegliere questo prodotto
Presenta tolleranza di resistenza, potenza dissipata, dimensioni e passo dei pin specificati per verificare l’idoneità nel progetto del PCB.
Il design a giro singolo è adatto per l’impostazione manuale del valore senza la necessità di un meccanismo multigiro.
L’asse verticale facilita la regolazione quando si accede dal lato superiore della scheda.
Molteplici varianti di resistenza consentono di selezionare il valore in base al circuito specifico.
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare il valore di resistenza selezionato, il collegamento dei pin e la potenza dissipata consentita nel circuito specifico.
Saldare il componente in modo adeguato per i componenti elettronici a foro passante ed evitare un eccessivo stress termico all’involucro.
Eseguire la regolazione con un cacciavite adatto senza applicare una forza eccessiva sull’elemento di regolazione.
Il montaggio nel dispositivo elettrico deve essere eseguito da una persona con conoscenze pratiche sui circuiti elettronici.
Avvertenze di sicurezza
Non superare la potenza dissipata di 0,5 W; in caso di sovraccarico c’è il rischio di surriscaldamento e danneggiamento del componente.
Un collegamento errato dei pin, un cortocircuito o un uso al di fuori dei parametri di progettazione del circuito possono causare danni al trimmer o ai componenti collegati.
Se utilizzato in circuiti con tensioni pericolose, il dispositivo deve essere scollegato dall’alimentazione prima del montaggio, della saldatura o della regolazione.
Il componente non è destinato alla regolazione in un dispositivo sotto tensione, a meno che la struttura del dispositivo non garantisca un accesso sicuro all’elemento di regolazione.
