Description

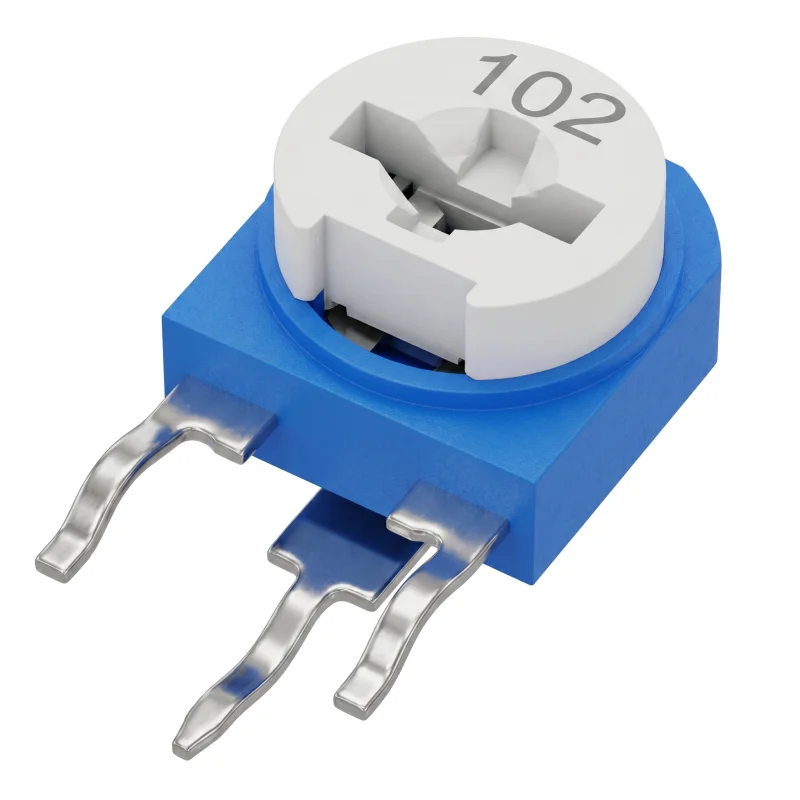

Il trimmer a carbone verticale RM-063 è un potenziometro di regolazione a giro singolo per il montaggio in circuiti elettronici. Serve per la regolazione manuale del valore di resistenza all’interno della variante selezionata, ad esempio durante la calibrazione, la sintonizzazione o la regolazione di servizio del circuito.
Specifiche tecniche
Tipo: trimmer a carbone
Design: verticale
Modello: RM-063
Dimensioni: 5 mm
Asse di regolazione: verticale
Numero di giri: 1
Angolo di regolazione: 200° ± 20°
Tolleranza della resistenza: ±20 %
Tensione massima: 50 V DC
Potenza dissipata: 0,1 W
Dimensioni: 6,4 x 5,2 x 11,3 mm
Passo dei terminali: 5 mm
Funzioni e caratteristiche
Consente la regolazione manuale della resistenza tramite l’elemento di regolazione superiore.
Il design a giro singolo è adatto per la sintonizzazione di base del valore nel circuito.
La struttura verticale consente di risparmiare spazio sulla scheda a circuiti stampati (PCB).
Il design a tre terminali corrisponde a un trimmer utilizzato come partitore di tensione regolabile o resistenza variabile a seconda del collegamento.
Il prodotto viene fornito nella variante di resistenza selezionata.
Ideale per
Circuiti di calibrazione e regolazione nell’elettronica.
Riparazioni di servizio e sostituzione di trimmer con tipo e parametri identici.
Prototipi di sviluppo e circuiti di laboratorio.
Schede a circuiti stampati con requisiti di regolazione verticale del trimmer.
Contenuto della confezione
1x Trimmer a carbone verticale RM-063 nella variante di resistenza selezionata.
Perché scegliere questo prodotto
I parametri indicati consentono la selezione in base al valore di resistenza, tolleranza, limite di tensione e potenza dissipata.
Il design verticale con asse verticale consente la regolazione dall’alto dopo il montaggio sulla scheda.
Il passo dei terminali di 5 mm facilita la verifica dell’idoneità per un progetto specifico o una sostituzione.
I vari valori di resistenza consentono l’uso in diversi tipi di circuiti di regolazione.
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare la compatibilità del valore di resistenza, del passo dei terminali e del design meccanico con l’applicazione specifica.
Durante la saldatura, evitare un eccessivo stress termico all’involucro e ai terminali.
Eseguire la regolazione con uno strumento adeguato, senza applicare una forza eccessiva sull’elemento di regolazione.
Il montaggio e il collegamento all’apparecchiatura elettrica devono essere eseguiti da una persona con conoscenze dei circuiti elettronici.
Avvertenze di sicurezza
Non superare la tensione massima di 50 V DC o la potenza dissipata di 0,1 W.
Un collegamento errato o un sovraccarico può causare surriscaldamento, danni al componente o guasti al circuito collegato.
Non montare o modificare il componente in un circuito sotto tensione.
Prima di mettere in funzione l’apparecchiatura, controllare la polarità del collegamento del circuito, l’alloggiamento meccanico e la qualità delle saldature.
