Description

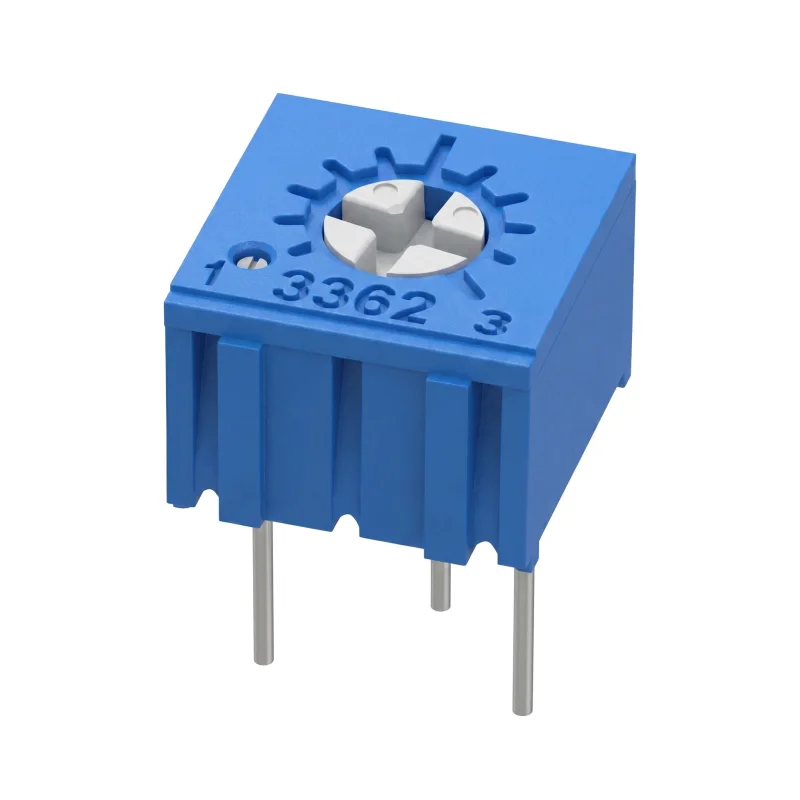

Trimmeri 3362P-1 on yksikierroksinen lineaarinen säätöpotentiometri piirilevyasennukseen. Sitä käytetään resistanssiarvon säätämiseen elektronisissa piireissä, esimerkiksi kalibroinnissa, toimintapisteen korjaamisessa tai signaalitasojen säätämisessä. Pystyakseli mahdollistaa pääsyn säätöelementtiin ylhäältä päin piirilevylle asennuksen jälkeen.
Tekniset tiedot
Tyyppi: trimmeri, säätöpotentiometri
Tyyppimerkintä: 3362P-1
Ominaisuus: lineaarinen
Resistanssin toleranssi: ±10 %
Tehonkesto: 0,5 W
Säätöakseli: pystysuora
Kierrosten lukumäärä: 1
Säätökulma: 200° ±20°
Mitat: 6,6 × 6,4 × 4,7 mm
Rasteri (jalkojen väli): 2,54 mm
Lämpötilakerroin: ±250 ppm/°C
Asennus: läpiladottava (THT) piirilevylle
Ominaisuudet ja toiminnot
Yksikierroksinen resistanssiarvon säätö.
Pystysuora säätöakseli, jota voidaan säätää komponentin yläpuolelta.
Läpiladottava malli, jonka rasteri sopii piirilevyasennukseen.
Kompakti kotelointi käytettäväksi elektronisissa moduuleissa ja pienissä laitteissa.
Saatavilla useissa eri resistanssivaihtoehdoissa erilaisiin piirisuunnitelmiin.
Ihanteelliset käyttökohteet
Analogisten elektroniikkapiirien säätö ja hienosäätö.
Kalibrointielementit mittaus- ja ohjauspiireissä.
Kehitys-, huolto- ja laboratoriosovellukset.
Piirilevyasennukset laitteissa, joissa tarvitaan manuaalista resistanssin säätöä.
Pakkauksen sisältö
1× trimmeri 3362P-1 valitulla resistanssiarvolla
Miksi valita tämä tuote
Ilmoitetut resistanssin toleranssi, tehonkesto, mitat ja rasteri helpottavat sopivuuden varmistamista piirilevysuunnittelussa.
Yksikierroksinen malli sopii arvon manuaaliseen säätöön ilman monikierroksisen mekanismin tarvetta.
Pystyakseli helpottaa säätämistä, kun piirilevyyn päästään käsiksi yläkautta.
Useat resistanssivaihtoehdot mahdollistavat oikean arvon valinnan tiettyyn piiriin.
Asennus- ja käyttöohjeet
Tarkista ennen asennusta valittu resistanssiarvo, napajärjestys ja sallittu tehonkesto kyseisessä piirissä.
Juota komponentti läpiladottaville elektroniikkakomponenteille sopivalla tavalla ja vältä kotelon liiallista lämpörasitusta.
Tee säädöt sopivalla ruuvimeisselillä käyttämättä liiallista voimaa säätöelementtiin.
Asennuksen sähkölaitteeseen saa suorittaa vain henkilö, jolla on kokemusta elektroniikkapiirien käsittelystä.
Turvallisuusvaroitukset
Älä ylitä 0,5 W:n tehonkestoa; ylikuormitus voi johtaa ylikuumenemiseen ja komponentin vaurioitumiseen.
Väärä kytkentä, oikosulku tai käyttö piirisuunnitelman parametrien ulkopuolella voi vaurioittaa trimmeriä tai siihen kytkettyjä komponentteja.
Käytettäessä vaarallisen jännitteen piireissä laite on irrotettava virtalähteestä ennen asennusta, juottamista tai säätämistä.
Komponenttia ei ole tarkoitettu säädettäväksi jännitteisessä laitteessa, ellei laitteen rakenne takaa turvallista pääsyä säätöelementtiin.
