Description
Trójfazowy, czteroprzewodowy filtr EMI do sieci zasilającej, służący do tłumienia zakłóceń elektromagnetycznych w liniach energetycznych systemów 3f. Przeznaczony do instalacji o wyższym obciążeniu prądowym, gdzie wymagane jest ograniczenie rozprzestrzeniania się zakłóceń między siecią energetyczną a podłączonymi urządzeniami (np. rozdzielnicami, zasilaczami przemysłowymi, przetwornicami i innymi urządzeniami energoelektronicznymi).
Dane techniczne
Typ: trójfazowy, czteroprzewodowy filtr EMI
Model: CW4M-XXX-R
Prąd znamionowy: 3A, 6A, 10A, 20A, 30A (w zależności od wariantu)
Napięcie znamionowe (AC): 380 V AC
Częstotliwość sieci roboczej: 50/60 Hz
Montaż: mocowanie za pomocą otworów montażowych
Połączenie: listwa zaciskowa
Prąd upływu: < 0,5 mA
Wymiary: 97×55,5x45mm
Temperatura pracy: od -25 do +85 °C
Obudowa: metalowa obudowa niklowana
Certyfikacja (zgodnie z dokumentami): CE, RoHS
Funkcje i cechy
Filtracja zakłóceń na odgałęzieniu zasilania dla zastosowań 3-fazowych + N (L1, L2, L3, N) z przewodem ochronnym (G)
Konstrukcja z ekranem metalowym w celu zmniejszenia promieniowania i poprawy parametrów EMC zespołu
Przyłącze zaciskowe przystosowane do montażu stacjonarnego w szafach sterowniczych
Montaż śrubowy za pomocą otworów montażowych zapewniający stabilność mechaniczną
Idealny dla
Rozdzielnice przemysłowe i szafy rozdzielcze
Zasilacze impulsowe i gałęzie zasilania
Przetwornice częstotliwości, serwonapędy i inne urządzenia zasilające 3-fazowe
Zastosowania ze zwiększonymi wymaganiami EMC i tłumieniem zakłóceń pomiędzy siecią a obciążeniem
Zawartość opakowania

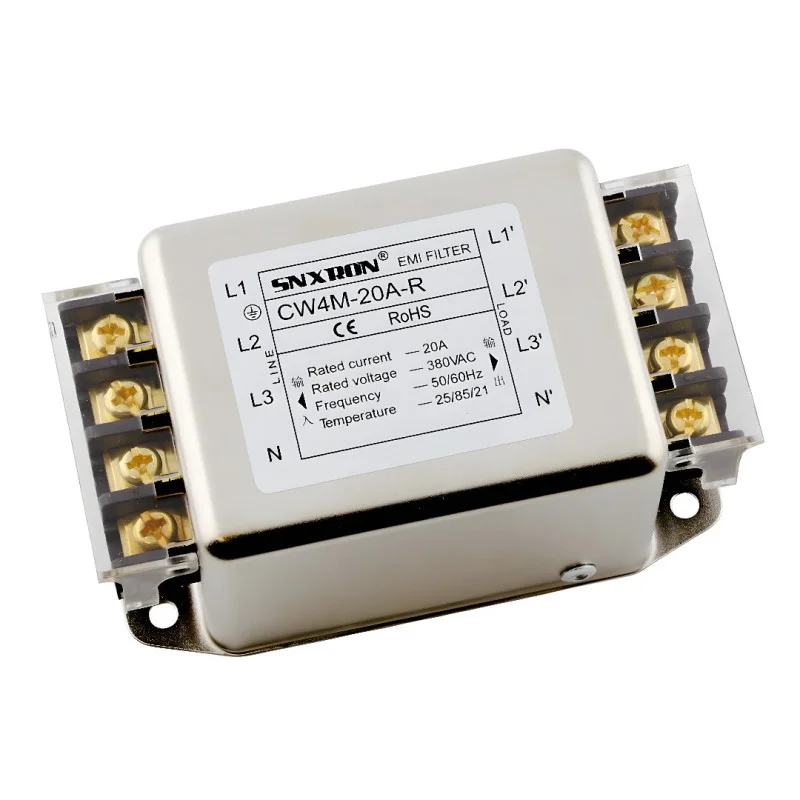

1× filtr EMI CW4M-20A-R
Dlaczego warto wybrać ten produkt?
Dokładnie zdefiniowane parametry elektryczne dla sieci 3-fazowej 380 VAC i prądu 20 A
Konstrukcja przemysłowa z obudową metalową i blokiem zaciskowym do montażu stałego
Odpowiednie rozwiązanie redukujące rozprzestrzenianie się zakłóceń o wysokiej częstotliwości w liniach energetycznych
Instrukcja instalacji i obsługi
Podłącz zgodnie z oznaczeniem zacisków: wejście (LINIA) i wyjście (OBCIĄŻENIE) dla L1, L2, L3 i N; przewód ochronny podłącz do zacisku G.
Aby uzyskać skuteczną filtrację, zamontuj filtr jak najbliżej punktu, w którym zasilanie wchodzi do urządzenia, a także ogranicz długość nieekranowanych przewodów.
Zapewnij solidne mocowanie mechaniczne poprzez otwory montażowe i niezawodne uziemienie metalowej obudowy.
Informacja o bezpieczeństwie
Urządzenie jest przeznaczone do pracy pod niebezpiecznym napięciem sieciowym 380 V AC. Montażu może dokonać wyłącznie osoba wykwalifikowana.
Przed montażem, podłączaniem lub konserwacją należy zawsze odłączyć zasilanie i sprawdzić, czy nie ma napięcia.
Przewód ochronny (G/PE) musi być podłączony prawidłowo i mieć niską impedancję; nieprawidłowe uziemienie może zmniejszyć wydajność filtracji i zwiększyć ryzyko obrażeń.
