Description

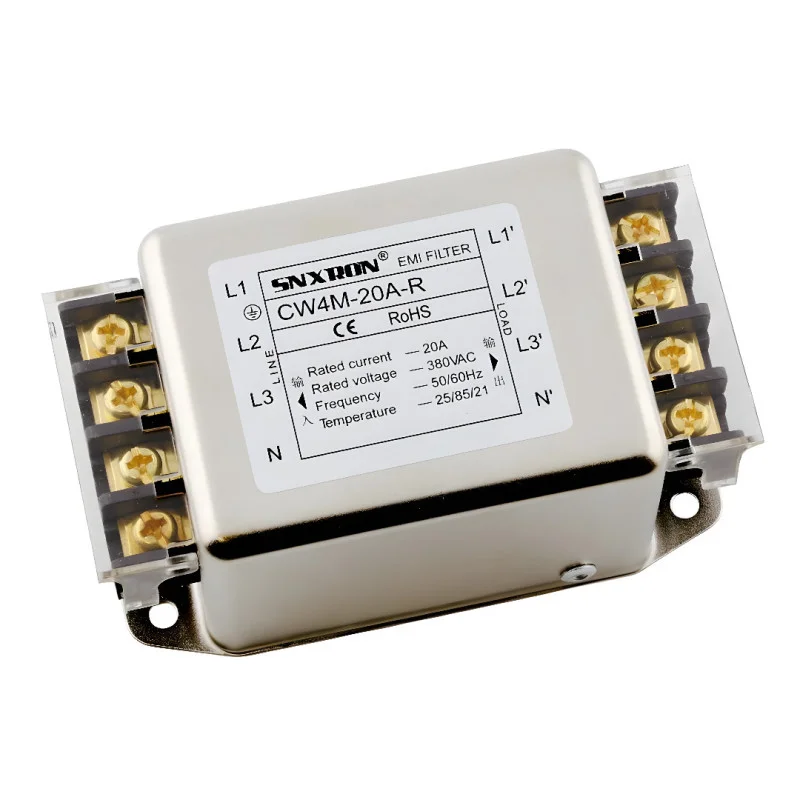

Trofazni četverožični mrežni EMI filter za suzbijanje elektromagnetskih smetnji u dalekovodima 3f sustava. Namijenjen je za instalacije s većim strujnim opterećenjima, gdje je potrebno ograničiti širenje smetnji između elektroenergetske mreže i priključene opreme (npr. razvodne ploče, industrijski izvori napajanja, pretvarači i ostala energetska elektronika).
Tehničke specifikacije
Tip: trofazni četverožični EMI filter
Model: CW4M-XXX-R
Nazivna struja: 3A, 6A, 10A, 20A, 30A (ovisno o varijanti)
Nazivni napon (AC): 380 V AC
Radna mrežna frekvencija: 50/60 Hz
Montaža: pričvršćivanje putem montažnih rupa
Priključak: terminalni blok
Struja curenja: < 0,5 mA
Dimenzije: 97×55,5×45 mm
Radna temperatura: -25 do +85 °C
Kućište: poniklano metalno kućište
Certifikacija (prema dokumentima): CE, RoHS
Funkcije i značajke
Filtriranje smetnji na grani napajanja za 3ph + N primjene (L1, L2, L3, N) sa zaštitnim vodičem (G)
Metalni oklopljeni dizajn za smanjenje zračenja i poboljšanje EMC performansi sklopa
Priključak terminala pogodan za fiksnu ugradnju u razvodne ormare
Pričvršćivanje vijcima putem montažnih rupa za mehanički stabilno pričvršćivanje
Idealno za
Industrijske razvodne ploče i razvodni ormari
Preklopni izvori napajanja i grane napajanja
Frekvencijski pretvarači, servo pogoni i ostali trofazni uređaji za napajanje
Primjene s povećanim zahtjevima za EMC i suzbijanjem smetnji između mreže i opterećenja
Sadržaj paketa
1× EMI filter CW4M-20A-R
Zašto odabrati ovaj proizvod?
Jasno definirani električni parametri za trofaznu mrežu 380 VAC i struju 20 A
Industrijski dizajn s metalnim kućištem i terminalnim blokom za fiksnu ugradnju
Prikladno rješenje za smanjenje širenja visokofrekventnih smetnji u dalekovodima
Upute za instalaciju i uporabu
Spojite prema oznakama na terminalima: ulaz (LINE) i izlaz (LOAD) za L1, L2, L3 i N; zaštitni vodič spojite na terminal G.
Za postizanje učinkovite filtracije, postavite filter što bliže mjestu gdje napajanje ulazi u uređaj i smanjite duljinu neoklopljenih žica.
Osigurajte čvrsto mehaničko pričvršćivanje kroz montažne rupe i pouzdano uzemljenje metalnog kućišta.
Sigurnosna obavijest
Uređaj je dizajniran za rad s opasnim mrežnim naponom od 380 VAC. Instalaciju smije izvršiti samo kvalificirana osoba.
Uvijek isključite napajanje i provjerite da nema napona prije montaže, ožičenja ili održavanja.
Zaštitno uzemljenje (G/PE) mora biti ispravno spojeno i s niskom impedancijom; neispravno uzemljenje može smanjiti učinkovitost filtracije i povećati rizik od ozljeda.
