Description

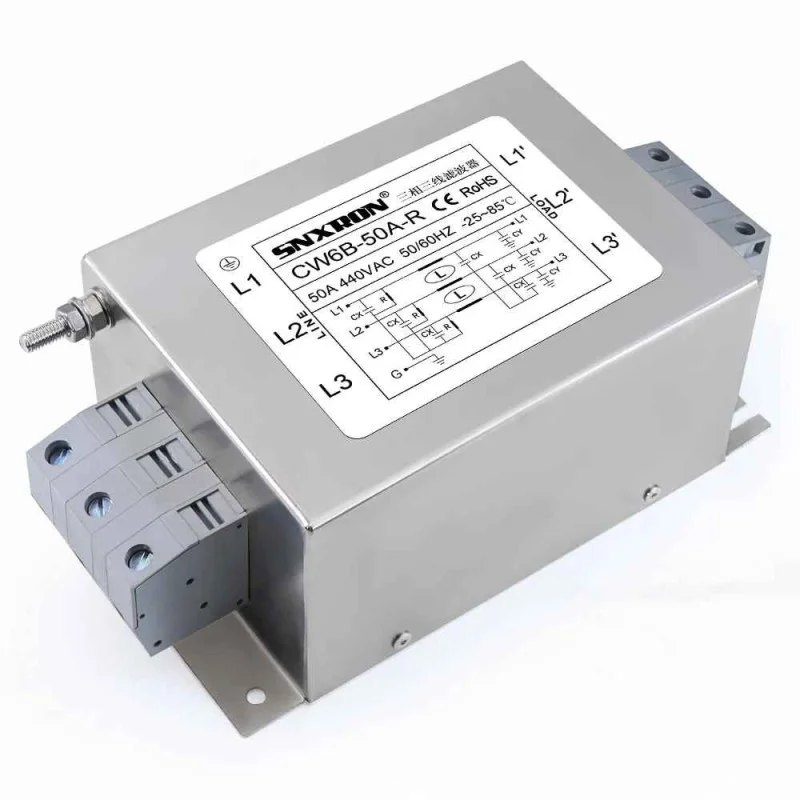

SNXRON CW6B-50A-R je trofazni EMI filter za 3-žične energetske sustave. Dizajniran je za suzbijanje visokofrekventnih smetnji na dalekovodu između izvora i opterećenja. Dizajn s priključkom na terminalni blok i metalnim kućištem prikladan je za ugradnju u industrijsku opremu, razvodne ploče i energetske grane s frekvencijskim pretvaračima, servo pogonima i drugom energetskom elektronikom.
Tehničke specifikacije
Model: CW6B-50A-R
Vrsta proizvoda: Trofazni AC filter
Konfiguracija: 3-fazna 3-žična
Nazivni napon: 380/440 VAC
Nazivna struja: 50 A, 60 A, 70 A, 80 A, 85 A (ovisno o varijanti)
Radna frekvencija: 50/60 Hz
Način spajanja: terminalni blok
Montaža: pričvršćivanje kroz montažne rupe
Radna temperatura: -25 do 85 °C
Klimatska kategorija: 25/085/21
Struja curenja: < 2,0 mA
Dimenzionalna verzija: 6B
Dimenzije: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Promjer montažne rupe: 5 mm
Kućište: poniklano
Certifikacija: CE, RoHS
Funkcije i značajke
Filtriranje elektromagnetskih smetnji u trofaznim dalekovodima.
Dizajn za odvajanje ulazne i izlazne strane, označen s LINE i LOAD.
Dijagram na naljepnici i u dokumentaciji prikazuje priključak za trofazni, 3-žični sustav sa zaštitnim uzemljenjem.
Metalni poklopac osigurava mehaničku otpornost i pravilno uzemljenje filtera.
Vijčani priključak za uzemljenje dio je dizajna.
Priključak terminalnog bloka omogućuje fiksno spajanje žica u razvodnoj ploči ili uređaju.
Idealno za
Industrijski trofazni elektroenergetski sustavi.
Frekvencijski pretvarači i servo pogoni.
Razvodne ploče i razvodni ormari.
Grane napajanja uređaja osjetljivih na elektromagnetske smetnje.
Elektronički i energetski uređaji u okruženjima s povećanom pojavom radiofrekvencijskih smetnji.
Sadržaj paketa
1x EMI filter CW6B
Zašto odabrati ovaj proizvod?
Jasno je namijenjeno za korištenje u trofaznoj, 3-žičnoj mreži 380/440 VAC.
Priključak terminalnog bloka prikladan je za fiksnu ugradnju u električnu opremu.
Osnovni električni, mehanički i instalacijski podaci su izravno dostupni.
Dizajn uključuje zasebno uzemljenje, što je neophodno za pravilno funkcioniranje EMI filtera.
Upute za instalaciju i uporabu
Instalirajte filter između mreže za napajanje i zaštićenog uređaja u skladu s oznakama LINE i LOAD.
Spojite zaštitni vodič na uzemljenje filtera.
Postavite na čvrstu površinu koristeći montažne rupe.
Ulazne i izlazne žice provedite odvojeno kako biste smanjili povratno širenje smetnji.
Instalacija mora biti u skladu s električnim dijagramom prikazanim na naljepnici proizvoda.
Sigurnosna obavijest
Proizvod je namijenjen za trofazno napajanje 380/440 VAC. Nepravilno rukovanje može uzrokovati strujni udar.
Instalaciju i spajanje mora izvršiti osoba s odgovarajućim električarskim kvalifikacijama.
Strujni krug mora biti bez napona prije instalacije, održavanja ili odspajanja žica.
Neispravni ulazni, izlazni ili uzemljeni spojevi mogu rezultirati smanjenom učinkovitošću filtracije, pregrijavanjem ili oštećenjem uređaja.
Koristite filter samo unutar raspona uvjeta specificiranih za ovaj model.
