Description
Trojfázový štvorvodičový sieťový EMI filter na potlačenie elektromagnetického rušenia v napájacích vedeniach 3f systémov. Je určený pre inštalácie s vyšším prúdovým zaťažením, kde je požadované obmedzenie šírenia rušenia medzi napájacou sieťou a pripojeným zariadením (napr. rozvádzače, priemyselné zdroje, meniče a ďalšia výkonová elektronika).
Technické špecifikácie

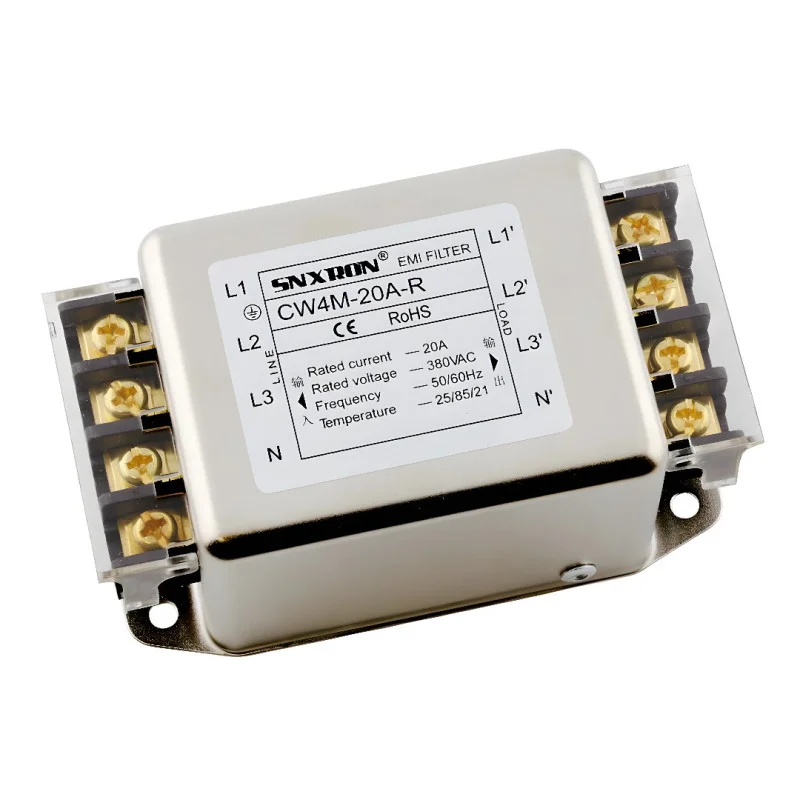

Typ: trojfázový štvorvodičový EMI filter
Model: CW4M-XXX-R
Menovitý prúd: 3A, 6A, 10A, 20A, 30A (podľa varianty)
Menovité napätie (AC): 380 V AC
Prevádzková frekvencia siete: 50/60 Hz
Montáž: upevnenie cez montážne otvory
Pripojenie: svorkovnica
Únikový prúd: < 0,5 mA
Rozmery: 97×55.5x45mm
Prevádzková teplota: -25 až +85 °C
Kryt: niklovaný kovový plášť
Certifikácia (podľa podkladov): CE, RoHS
Funkcie a vlastnosti
Filtrácia rušenia na napájacej vetve pre 3f + N aplikácie (L1, L2, L3, N) s ochranným vodičom (G)
Konštrukcia s kovovým tienením pre obmedzenie vyžarovania a zlepšenie EMC správania zostavy
Svorkové pripojenie vhodné pre pevnú inštaláciu v rozvádzačoch
Montáž pomocou skrutiek cez montážne otvory pre mechanicky stabilné uchytenie
Ideálne pre
Priemyselné rozvádzače a distribučné skrine
Spínané napájacie zdroje a výkonové napájacie vetvy
Frekvenčné meniče, servopohony a ďalšie 3f výkonové zariadenia
Aplikácia so zvýšenými požiadavkami na EMC a potlačenie rušenia medzi sieťou a záťažou
Obsah balenia
1× EMI filter CW4M-20A-R
Prečo zvoliť tento produkt
Jasne definované elektrické parametre pre 3f sieť 380 VAC a prúd 20 A
Priemyselné prevedenie s kovovým krytom a svorkovnicou pre pevnú inštaláciu
Vhodné riešenie pre obmedzenie šírenia vysokofrekvenčného rušenia v napájacích vedeniach
Pokyny na inštaláciu a prevádzku
Zapojenie vykonávajte podľa značenia svoriek: vstup (LINE) a výstup (LOAD) pre L1, L2, L3 a N; ochranný vodič pripojte na svorku G.
Pre dosiahnutie účinnej filtrácie inštalujte filter čo najbližšie k miestu vstupu napájania do zariadenia a minimalizujte dĺžku neodtienených vodičov.
Zaistite pevné mechanické uchytenie cez montážne otvory a spoľahlivé uzemnenie kovového plášťa.
Bezpečnostné upozornenie
Zariadenie je určené na prácu s nebezpečným sieťovým napätím 380 VAC. Inštaláciu smie vykonávať iba kvalifikovaná osoba.
Pred montážou, zapojením alebo údržbou vždy odpojte napájanie a overte neprítomnosť napätia.
Ochranné uzemnenie (G/PE) je nutné pripojiť správne as nízkou impedanciou; nesprávne uzemnenie môže znížiť účinnosť filtrácie a zvýšiť riziko úrazu.
