Trojfzov sieov EMI filter CW6B, 380VAC-Spedizione veloce

Description

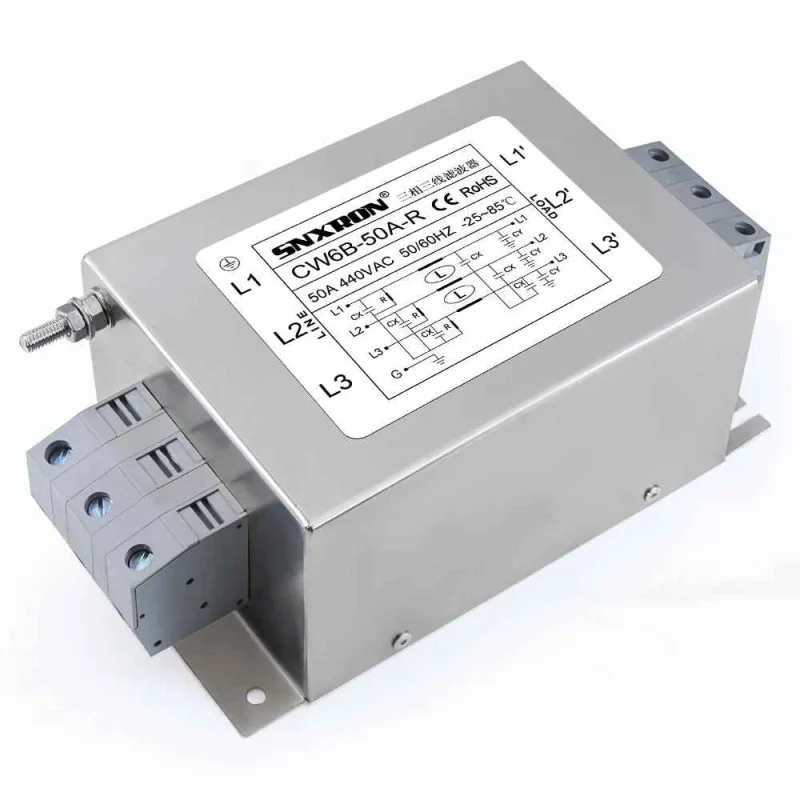

SNXRON CW6B-50A-R je trojfázový sieťový EMI filter pre 3vodičové napájacie sústavy. Je určený na potlačenie vysokofrekvenčného rušenia na napájacom vedení medzi zdrojom a záťažou. Konštrukcia s pripojením cez svorkovnicu a kovovým plášťom je vhodná na inštaláciu do priemyselných zariadení, rozvádzačov a napájacích vetiev s frekvenčnými meničmi, servopohonmi a ďalšou výkonovou elektronikou.

Technické špecifikácie

Model: CW6B-50A-R

Typ produktu: 3fázový AC filter

Konfigurácia: 3-phase 3-wire

Menovité napätie: 380/440 VAC

Menovitý prúd: 50 A, 60 A, 70 A, 80 A, 85 A (podľa varianty)

Prevádzková frekvencia: 50/60 Hz

Spôsob pripojenia: svorkovnica

Montáž: upevnenie pomocou montážnych otvorov

Prevádzková teplota: -25 až 85 °C

Klimatická kategória: 25/085/21

Unikajúci prúd: < 2,0 mA

Rozmerové prevedenie: 6B

Rozmery: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm

Priemer montážneho otvoru: 5 mm

Plášť: poniklované prevedenie

Certifikácia: CE, RoHS

Funkcie a vlastnosti

Filtrácia elektromagnetického rušenia v trojfázovom napájacom vedení.

Prevedenie pre oddelenie strany vstupu a výstupu, označené LINE a LOAD.

Schéma na štítku aj v podkladoch uvádza zapojenie pre trojfázovú 3vodičovú sústavu s ochranným uzemnením.

Kovový kryt podporuje mechanickú odolnosť a správne uzemnenie filtra.

Skrutková uzemňovacia svorka je súčasťou konštrukcie.

Svorkovnicové pripojenie umožňuje pevné zapojenie vodičov v rozvádzači alebo zariadení.

Ideálne pre

Priemyselné trojfázové napájacie systémy.

Frekvenčné meniče a servopohony.

Rozvádzače a distribučné skrine.

Napájacie vetvy zariadení citlivých na elektromagnetické rušenie.

Elektronické a výkonové zariadenia v prostredí so zvýšeným výskytom vysokofrekvenčného rušenia.

Obsah balenia

1x EMI filter CW6B

Prečo zvoliť tento produkt

Jasne určené použitie pre trojfázovú 3vodičovú sieť 380/440 VAC.

Svorkovnicové pripojenie je vhodné na pevnú inštaláciu do elektrických zariadení.

K dispozícii sú priamo uvedené základné elektrické, mechanické a inštalačné údaje.

Konštrukcia obsahuje samostatné uzemnenie, ktoré je zásadné pre správnu funkciu EMI filtra.

Pokyny na inštaláciu a prevádzku

Filter inštalujte medzi napájaciu sieť a chránené zariadenie v súlade s označením LINE a LOAD.

Ochranný vodič pripojte na uzemňovací bod filtra.

Montáž vykonávajte na pevný podklad pomocou montážnych otvorov.

Vodiče vstupu a výstupu veďte oddelene, aby sa obmedzilo spätné prenášanie rušenia.

Inštalácia musí zodpovedať elektrickej schéme uvedenej na štítku produktu.

Bezpečnostné upozornenie

Produkt je určený pre trojfázové napájanie 380/440 VAC. Pri nesprávnej manipulácii hrozí úraz elektrickým prúdom.

Montáž a zapojenie musí vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Pred inštaláciou, údržbou alebo odpojením vodičov musí byť obvod odpojený od napätia.

Nesprávne zapojenie vstupu, výstupu alebo uzemnenia môže viesť k zníženiu filtračnej účinnosti, prehriatiu alebo poškodeniu zariadenia.

Filter prevádzkujte iba v rozsahu podmienok uvedených pre tento model.
