Description

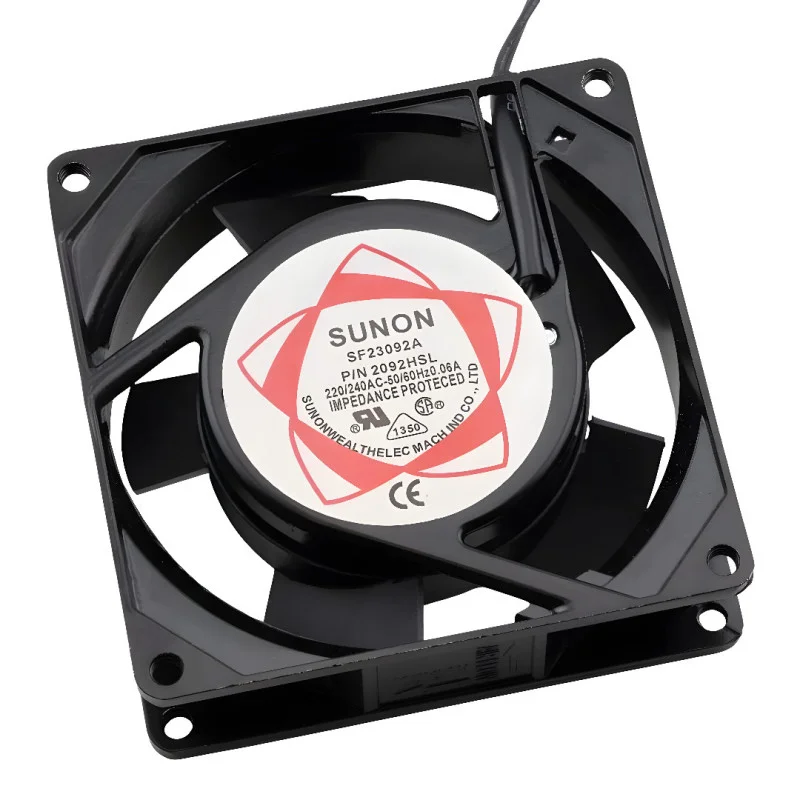

SF23092A-aksiaalituuletin (osanro N2092HSL) on suunniteltu verkkovirralla toimivien elektronisten laitteiden ja kojetaulujen pakotettuun jäähdytykseen. 220240 V:n vaihtovirtalähteen ansiosta se sopii sovelluksiin, joissa apujännitettä ei ole saatavilla ja joissa tarvitaan vakaata ilmavirtausta. Puhallin on kompaktissa 92 × 92 × 25 mm:n koossa.
Tekniset tiedot
Malli: SF23092A (osanumero N2092HSL)
Tyyppi: aksiaalinen AC-tuuletin
Syöttöjännite: AC 220-240V
Käyttöjännite: 220V (alue 185-245V)
Verkkotaajuus: 50/60 Hz
Mitat: 92 × 92 × 25 mm
Virrankulutus: 13/11 W (50/60 Hz)
Nopeus: 2250/2750 rpm (50/60 Hz)
Ilmavirtaus: 29/36 CFM
Melutaso: 32/37 dB(A)
Paino: 280 g
Laakerit: kaksi kuulaa
Runko: alumiiniseos (valettu), mustaksi maalattu, korroosio- ja kosteusnkestävä
Juoksupyörä: ruiskuvalettu, PBT + 30 % lasikuitua, VO (itsestään sammuva versio)
Käämityseristys: emaloitu lanka, lämpötilaluokka B (120 °C)
Eristysresistanssi:> 500 M
Sähköinen lujuustesti: 1500 V / 1 min, vuotovirta 0,5 mA
Ympäristön lämpötila (asiakirjojen mukaan): -50 °C
Toiminnot ja ominaisuudet
Virtalähde suoraan AC 220-240 V vakioteollisuusasennuksiin
Kaksi kuulalaakeria pitkäaikaiseen käyttöön ja parempaan mekaaniseen kestävyyteen
Kompakti koko 92 × 92 × 25 mm mahdollistaa asennuksen ohjauskaappeihin ja laitteisiin, joissa on rajoitetusti tilaa
Alumiiniseoksesta valmistettu runko, jonka pintakäsittely parantaa kosteuden- ja korroosionkestävyyttä
Terän materiaali PBT lasikuidulla ja itsestään sammuva luokitus (VO dokumenttien mukaan)
Ihanteellinen
Kytkintaulujen, virtalähteiden ja teollisuuden ohjausjärjestelmien jäähdytys
Elektroniikkakaappien ja verkkovirtakäyttöisten laitelaatikoiden tuuletus
Tehoelementtien, muuntimien, UPS-laitteiden ja laboratoriolaitteiden jäähdytys
Yleinen pakotettu ilmavirtaus teknisissä sovelluksissa
Pakkauksen sisältö
1 × aksiaalituuletin SF23092A (osanumero N2092HSL)
Miksi valita tämä tuote?
Asiakirjoista todennettavissa olevat parametrit: mitat 92 × 92 × 25 mm, AC 220240 V, 50/60 Hz, virtausnopeus ja melutaso
Vaihtovirtamuotoilu poistaa erillisen tasavirtalähteen tarpeen
Alumiinirunkoinen ja kuulalaakeroitu rakenne soveltuu jatkuvaan tekniseen käyttöön
Valmistajan määrittämät sähkölujuus- ja eristysparametrit tukevat käyttöä verkkosovelluksissa
Asennus- ja käyttöohjeet
Asennuksen aikana on tarkkailtava ilmavirran suuntaa laitteen tuulettimen suunnan mukaan.
Varmista, että johtimen poikkileikkaus on riittävä ja että syöttöjohdon mekaaninen kuormitus on poistettu, jotta liittimiin/liittimiin ei kohdistu rasitusta.
Vakaan toiminnan varmistamiseksi noudata määritettyä syöttöjännitealuetta ja verkkotaajuutta 50/60 Hz.
Pölyisissä ympäristöissä suosittelemme suodatinristikon käyttöä ja säännöllistä huoltoa virtauksen ylläpitämiseksi.
Turvallisuushuomautus
Tuotetta käytetään 220240 V:n vaihtovirralla. Asennus ja huolto on tehtävä vain virtalähteen ollessa irrotettuna ja sovellettavien standardien mukaisesti.
Älä koske pyöriviin osiin; käytä sopivaa suojaritilää kokoonpanon aikana, jos tuulettimeen pääsee käsiksi.
Älä käytä tuuletinta, jos virtajohto, runko tai siipipyörä on vaurioitunut.
