Description

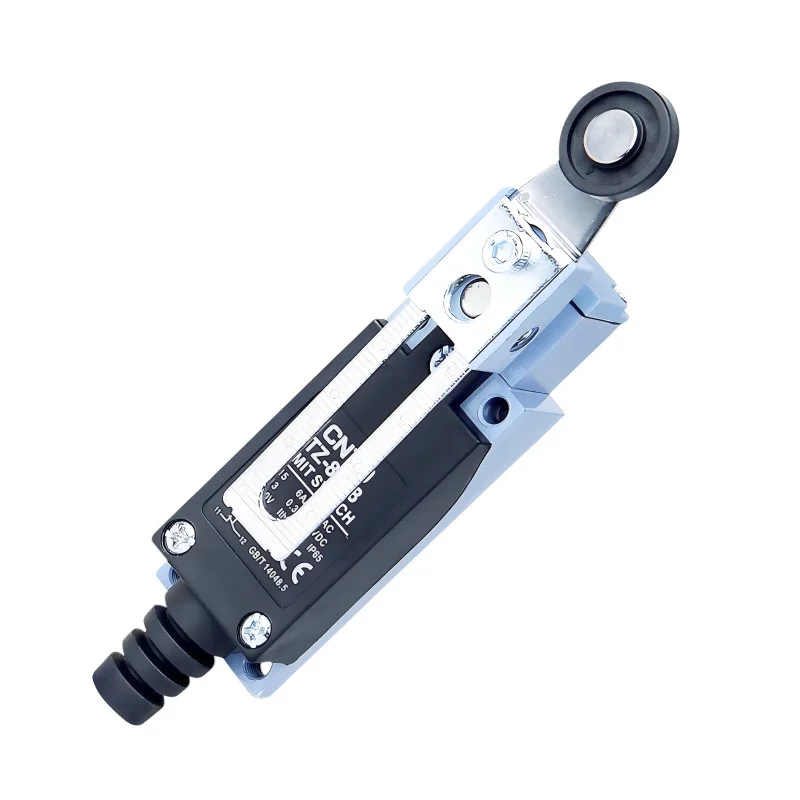

A TZ-8 sorozatú CNTD TZ-8108 végálláskapcsoló egy ipari mechanikus kapcsoló, állítható karral, amely görgővel végződik. Ez a kialakítás lehetővé teszi a sima mozgásátvitelt, a csökkentett súrlódást és a kapcsolási pozíció rugalmas beállítását, ami ideális változó mozgásgeometriájú és nagyobb tartóssági követelményeket támasztó alkalmazásokhoz.
Műszaki adatok
Típus: mechanikus végálláskapcsoló
Modell: TZ-8108
Vezérlő: állítható kar görgővel
Érintkező elrendezés: 1× NO + 1× NC (kettős áramkör)
Működési sebesség: 5 mm/s – 0,5 m/s
Érintkező ellenállás: max. 25 m
Szigetelési ellenállás: min. 100 M (500 VDC feszültségnél)
Átütési szilárdság: 1500 VAC / 1 perc
Mechanikai élettartam: 1 000 000 ciklus
Elektromos élettartam: több mint 500 000 kapcsolási ciklus
Üzemi hőmérséklet: -20°C és +70°C között
Relatív páratartalom: 95% relatív páratartalom
Védelem: IP65
Méretek: 29 × 27 × 128 mm
Súly: 155 g
Névleges feszültségek és áramok
| Rezisztív (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezisztív (DC) | 830 V egyenfeszültség | 5 A | 5 A |
| 125 V egyenfeszültség | 0,4 A | 0,4 A | |
| 250 V egyenáram | 0,2 A | 0,2 A | |
| Indukció (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktív (DC) | 830 V egyenfeszültség | 4 A | 4 A |
| 125 V egyenfeszültség | 3 A | 3 A | |
| 250 V egyenáram | 3 A | 3 A | |
| Túlfeszültség-áram | 12 A | 24 A |
Funkciók és jellemzők
Az állítható kar lehetővé teszi a kapcsolási pont pontos beállítását
A görgő csökkenti a súrlódást és a mechanikai kopást
Sima működés ferde és oldalsó érintkezéssel
Dupla rugós érintkezőmechanizmus a hosszú élettartamért
Masszív alumíniumötvözetből és megerősített műanyagból készült ház
Víz-, por- és olajálló (IP65)
Ideális a következőkhöz:
Ipari automatizálás
Szállítószalag- és anyagmozgató rendszerek
CNC és szerszámgépek
Csomagoló- és összeszerelő sorok
Változtatható vagy oldalsó bevezetésű alkalmazások
A csomag tartalma
Végálláskapcsoló CNTD TZ-8108
Miért válassza ezt a terméket?
A névleges feszültségek és áramok áttekinthető táblázata
Rugalmas kapcsolási pont beállítás
Nagy mechanikai és elektromos tartósság
Megbízható működés igényes ipari környezetben
A CNTD TZ-8 sorozat bizonyított minősége
