Description

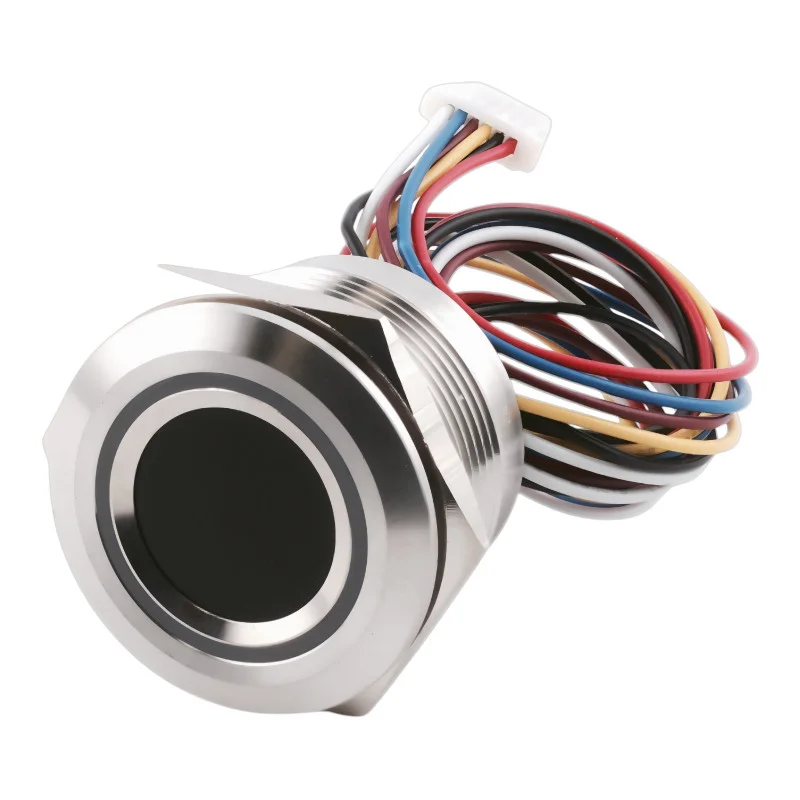

Az R503 modul egy kompakt, nagy pontosságú ujjlenyomat-érzékelő, amely egy optikai érzékelőt és egy nagy teljesítményű ujjlenyomat-feldolgozó algoritmust ötvöz. Gyors felismerésének, nagy memóriakapacitásának és az UART (TTL 3.3V) kommunikáció támogatásának köszönhetően alkalmas beléptető rendszerekbe, vezérlőkártyákba (pl. K202) és más biztonsági alkalmazásokba való integrációra.
Műszaki adatok
Tápellátás: DC 3.3V (fő tápegység); érintésérzékelés: 3-5V
Pásztázóáram: kb. 20 mA
Készenléti áram: átlagosan 2 A
Szkennelési sebesség: < 0,2 s
Összehasonlítási sebesség: 1:N < 10 ms/ujjlenyomat
Szenzor felbontása: 508 dpi
Érzékelési terület: Ø 15 mm
Szenzor mátrix: 192 × 192 px
Memóriakapacitás: akár 200 ujjlenyomat
Sablon mérete: 1536 bájt
FAR hibaarány: < 0,001%; FRR: < 1%
Kommunikáció: UART (3,3 V TTL), alapértelmezett átviteli sebesség 57 600 bps
Munkakörnyezet: -20 és +60 °C között
Méretek: átmérő 28 mm (belső 25 mm), magasság 19 mm (15 mm/32 mm-es változatokban is)
Ház anyaga: cinkötvözet (opcionálisan fekete alumínium)
Funkciók és jellemzők
1:1 (hitelesítés) és 1:N (adatbázis-keresés) módok támogatása
Ujjlenyomatok mentése a modul belső memóriájába
Automatikus ujjlenyomat-tanulás hat kép sablon létrehozásához
LED állapotjelzés (piros, zöld, kék, fehér, sárga, lila, türkiz)
Lehetőség a biztonsági szint módosítására (1-5)
Sablonok feltöltésére/letöltésére, az adatbázis érvényesítésére és törlésére szolgáló parancsok támogatása
Kézfogás, visszaállítás és érzékelődiagnosztikai funkciók
Alacsony fogyasztás energiatakarékos rendszerekhez alkalmas
Ideális a következőkhöz:
Vezérlőtáblák (pl. K202) és beléptető rendszerek
Elektronikus zárak és biztonsági eszközök
Jelenléti és azonosító rendszerek
IoT projektek és beágyazott eszközök
A csomag tartalma
Ujjlenyomat-érzékelő R503
1,0 mm-es (6 tűs) SH csatlakozóval ellátott kábel
Felhasználói kézikönyv
Miért válassza ezt a terméket?
Kompakt és robusztus kialakítás (cinkötvözet)
Gyors és megbízható ujjlenyomat-felismerés
Könnyű integráció UART-on keresztül (3,3 V TTL)
Lehetőség a LED-es jelzés testreszabására
Akár 200 tárolt ujjlenyomatot is támogat
Használati utasítás
1. Csatlakozás: A modul egy 1,0 mm-es SH csatlakozón (6 tűs) keresztül csatlakozik.
1. láb: VCC (3,3 V)
2. tű: GND
3. láb: TXD (adatkimenet, a gazdagép RX-éhez csatlakoztatható)
4. láb: RXD (adatbemenet, csatlakozás a gazdagép TX-jéhez)
5. láb: ÉBREDTETÉS (jelkimenet ujjérzékeléskor)
6. láb: 3,35 V (érintésérzékelő teljesítmény)
2. Ujjlenyomat-regisztráció (Automatikus regisztráció): Helyezze az ujját hatszor a sablon létrehozásához. A LED jelzi a folyamatot (kék – beolvasás, sárga – a kép sikeresen elkészült, zöld – a sablon létrehozva, piros – hiba).
3. Ujjlenyomat-ellenőrzés (AutoIdentify): A modul rögzíti az ujjlenyomatot, és összehasonlítja azt a tárolt adatbázissal. Az eredményt (siker/hiba) a LED jelzi, és UART-on keresztül küldi el.
4. Adatbázis-kezelés: Az ujjlenyomat-adatbázist hozzáadhatja, törölheti vagy teljesen kitörölheti parancsok (Tárolás, Törlés, Ürítés) segítségével.
5. LED jelzés (AuraLedConfig): Lehetőség van a szín (piros, kék, zöld, sárga, lila, fehér, türkiz) és a hatás (villogás, légzés, folyamatos fény) beállítására.
6. Energiatakarékos mód: A modul támogatja az alacsony fogyasztású módot, amelyben csak az érintésérzékelés kap áramot (átlagosan 2 A). Amikor az ujj megérinti, jelet generál a gazdagép felébresztésére.
Megjegyzés: Csatlakoztatáskor stabil, alacsony zajszintű tápellátást kell biztosítani (hullámosság < 50 mV). Első indításkor a modul automatikusan elküldi a 0x55 bájtot kézfogásként.
