Description

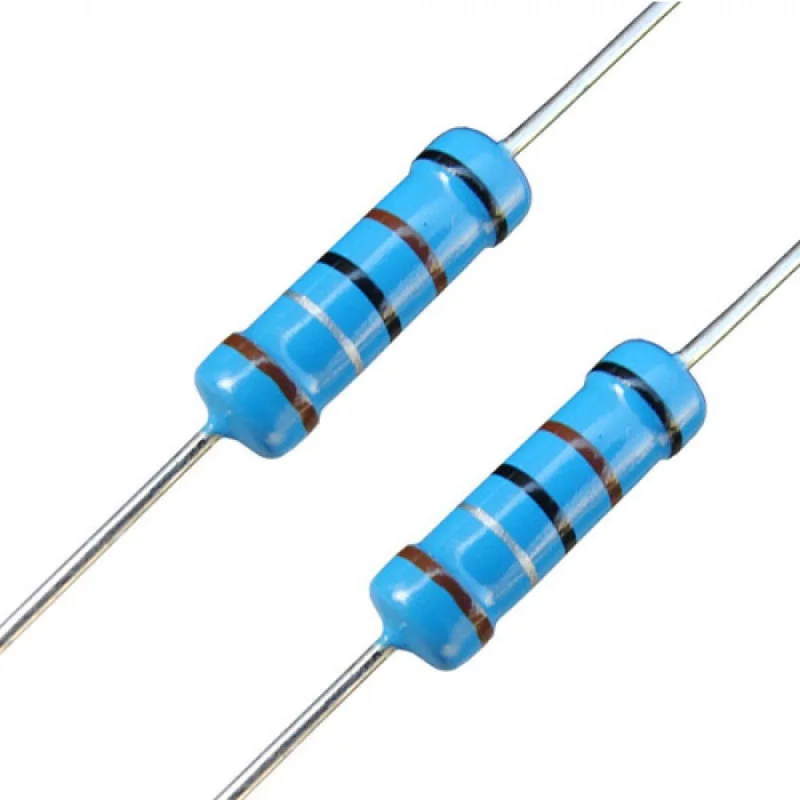

Metaliziran upor je pasivna elektronska komponenta, zasnovana za omejevanje toka, delitev napetosti in prilagajanje obratovalnih pogojev v elektronskih vezjih. Ta izdelek ima aksialno zasnovo s skoznjo luknjo in je primeren za splošno uporabo v analognih in digitalnih aplikacijah, popravilih, izdelavi prototipov in sestavljanju tiskanih vezij.

Tehnične specifikacije

Vrsta komponente: metaliziran upor

Nazivna moč: 0,25 W

Toleranca: 1%

Temperaturni koeficient: ±50 ppm/°C

Zasnova: aksialna

Dolžina telesa l: 6,5 mm

Premer telesa d: 2,5 mm

Dolžina priključkov a: 28 mm

Premer priključka da: 0,6 mm

Največja napetost: 250 V

Funkcije in lastnosti

Zasnovan za fiksno vrednost električnega upora v tokokrogu.

Metalizirana zasnova podpira natančnejšo toleranco upora.

Aksialna zasnova je primerna za montažo skozi luknje v tiskanih vezjih, kot tudi za točkovno ožičenje.

Primerno za vgradnjo v elektronske naprave in sklope z nizko porabo energije.

Idealno za

Popravila in servis elektronike

Konstrukcija in izdelava prototipov elektronskih vezij

Sestavljanje tiskanih vezij

Merilna, krmilna in signalna vezja

Vsebina paketa

1 kos metaliziranega upora v aksialni izvedbi

Zakaj izbrati ta izdelek?

Osnovni električni in mehanski parametri so jasno navedeni.

Toleranca 1 % je primerna za aplikacije, kjer je potrebna natančnejša vrednost upora.

Aksialna zasnova omogoča namestitev v običajne skoznje luknje.

Dimenzije in premer priključkov so primerni za standardno elektronsko montažo.

Navodila za namestitev in uporabo

Pri namestitvi ne prekoračite nazivne moči in največje delovne napetosti komponente.

Upor namestite tako, da na ohišje ali sponke ni mehanskih obremenitev.

Pri spajkanju omejite čas toplotne obremenitve na potreben minimum.

Za pravilno delovanje izberite ustrezno vrednost upora glede na zasnovo vezja.

Varnostno obvestilo

Pri preobremenitvi se lahko komponenta pregreje in poškoduje okoliške elemente.

Nepravilna povezava ali prekoračitev mejnih vrednosti lahko povzroči okvaro komponente ali kratek stik v napravi.

Pri uporabi v tokokrogih višje napetosti upoštevajte pravila za varno delo na električni opremi.

Namestitev in uporaba v omrežju ali drugače nevarnih tokokrogih zahtevata ustrezno strokovno znanje.
