Description

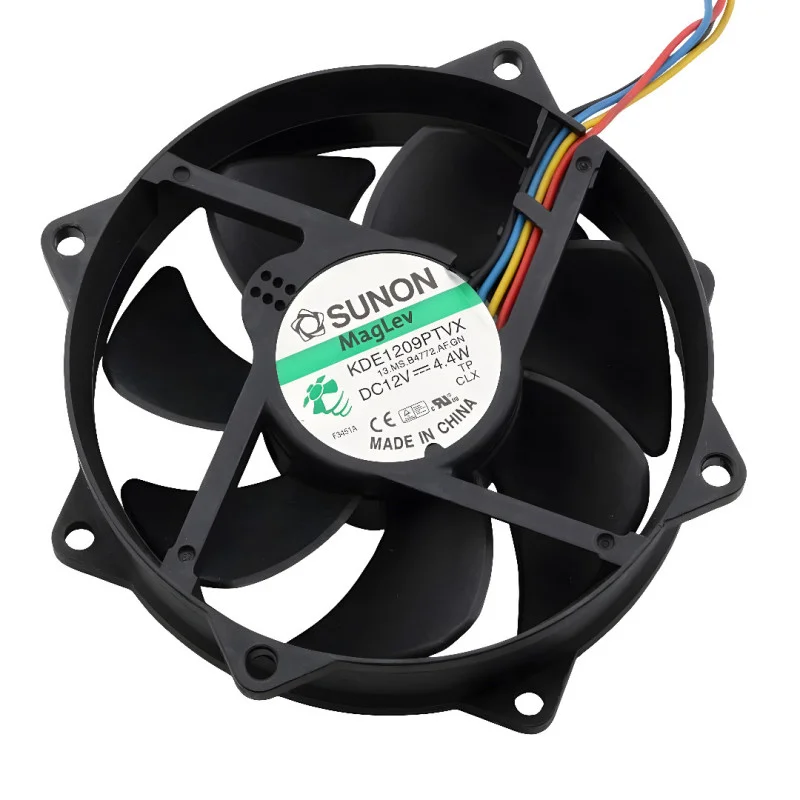

Aksijalni ventilator SUNON KDE1209PTVX dizajniran je za prisilno hlađenje elektronike u ograničenom prostoru, obično za hladnjake, ormare za opremu i industrijske primjene. Zahvaljujući 4-žičnoj vezi s PWM kontrolom, omogućuje glatku regulaciju brzine i istovremeno osigurava signal tahometra za praćenje rada.
Tehničke specifikacije
Model: KDE1209PTVX
Tip: aksijalni DC ventilator
Dimenzije okvira: 92 × 92 × 25 mm
Napon napajanja: 12 V DC
Nazivna struja: 0,37 A
Nazivna potrošnja energije: 4,4 W
Brzina: 2300 o/min
Protok zraka: 45 CFM
Statički tlak: 7,11 mm H2O
Buka pri punoj brzini: 2533 dBA
Razina buke (niski način rada/kontrola temperature): 18-22 dBA
Priključak: 4 žice, 4-pinski konektor (PWM + tahometar)
Duljina kabela: cca. 20 cm
Funkcije i značajke
PWM kontrola brzine za optimizaciju omjera hlađenja i buke
Tahometrijski izlaz za praćenje brzine (dijagnostika kvarova, nadzor)
Dizajn od 92 mm pogodan za hladnjake i ormariće s višim zahtjevima za tlakom
Pogodno za primjene koje zahtijevaju veći statički tlak (npr. gusta rebra hladnjaka, filtera)
Idealno za
Hlađenje CPU/GPU hladnjaka i modula napajanja
Industrijski kontroleri, napajanja i pretvarači s prisilnim protokom zraka
Ventilacija ormara opreme s ograničenim protokom (rešetke, filteri, kanali)
Zamjena ventilatora u kompatibilnim sklopovima s 4-pinskim PWM konektorom
Sadržaj paketa
Ventilator SUNON KDE1209PTVX
Zašto odabrati ovaj proizvod?
Jasno definirani električni parametri za napajanje od 12 V DC
4-pinsko PWM sučelje za kontrolu brzine i integraciju u nadzor sustava
Kompaktna veličina od 92 × 92 × 25 mm za široku kompatibilnost s elektroničkim uređajima
Kombinacija protoka i statičkog tlaka prikladna čak i za restriktivne hladnjake
Upute za instalaciju i uporabu
Provjerite mehaničku kompatibilnost (dimenzije 92 × 92 × 25 mm) i orijentaciju protoka zraka prema strelicama na okviru ventilatora.
Napajanje treba biti samo s 12 V DC i dimenzionirati napajanje barem za navedenu struju s određenom marginom.
Za PWM upravljanje koristite 4-pinski konektor; prilikom spajanja na drugi sustav provjerite raspored pinova i razine upravljačkog signala.
Osigurajte slobodan protok zraka i smanjite prepreke (rešetke, filtere) s obzirom na potrebnu brzinu protoka.
Sigurnosna obavijest
Ventilator je rotirajući uređaj; zaštitite prste i ožičenje od kontakta s impelerom tijekom rada.
Isključite napajanje prije instalacije ili servisiranja.
Ne prekoračujte nazivni napon od 12 V DC; nepravilno napajanje može oštetiti ventilator ili uzrokovati pretjerano zagrijavanje.
