Description

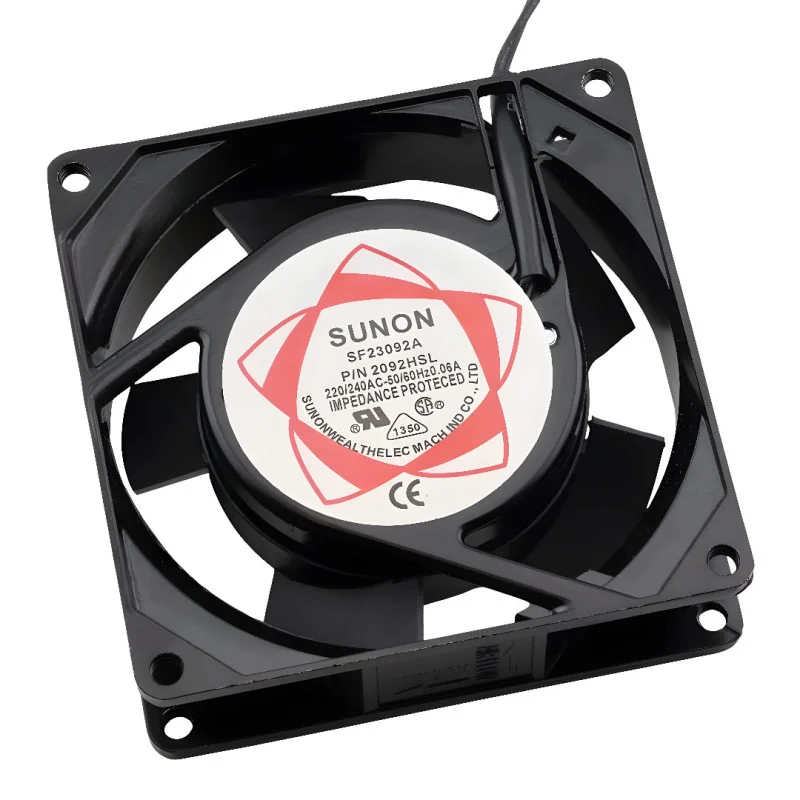

La ventola assiale SF23092A (codice articolo N2092HSL) è progettata per il raffreddamento forzato di dispositivi elettronici e quadri elettrici alimentati dalla rete elettrica. Grazie all’alimentazione a 220240 V CA, è adatta ad applicazioni in cui non è disponibile una tensione CC ausiliaria e dove è richiesto un flusso d’aria stabile in un formato compatto di 92×92×25 mm.
Specifiche tecniche
Modello: SF23092A (P/N N2092HSL)
Tipo: ventilatore assiale AC
Tensione di alimentazione: AC 220-240V
Tensione di lavoro: 220 V (intervallo 185-245 V)
Frequenza di rete: 50/60 Hz
Dimensioni: 92 × 92 × 25 mm
Consumo energetico: 13/11 W (50/60 Hz)
Velocità: 2250/2750 giri/min (50/60 Hz)
Flusso d’aria: 29/36 CFM
Livello di rumore: 32/37 dB(A)
Peso: 280 g
Cuscinetti: doppie sfere
Telaio: lega di alluminio (fuso), verniciato nero, resistente alla corrosione e all’umidità
Girante: stampata ad iniezione, PBT + 30% fibra di vetro, VO (versione autoestinguente)
Isolamento dell’avvolgimento: filo smaltato, classe di temperatura B (120 °C)
Resistenza di isolamento:> 500 M
Prova di resistenza elettrica: 1500 V / 1 min, corrente di dispersione 0,5 mA
Temperatura ambiente (secondo i documenti): -50 °C
Funzioni e caratteristiche
Alimentazione elettrica direttamente da AC 220-240 V per installazioni industriali standard
Doppi cuscinetti a sfere per un funzionamento a lungo termine e una maggiore resistenza meccanica
Dimensioni compatte di 92×92×25 mm per l’installazione in quadri elettrici e dispositivi con spazio limitato
Telaio in lega di alluminio con trattamento superficiale per una maggiore resistenza all’umidità e alla corrosione
Materiale della lama PBT con fibra di vetro e classificazione autoestinguente (VO secondo i documenti)
Ideale per
Raffreddamento di quadri elettrici, alimentatori e sistemi di controllo industriale
Ventilazione di armadi elettronici e scatole di strumenti alimentate dalla rete elettrica
Raffreddamento di elementi di potenza, convertitori, UPS e apparecchiature di laboratorio
Flusso d’aria forzato generale nelle applicazioni tecniche
Contenuto della confezione
1× ventola assiale SF23092A (P/N N2092HSL)
Perché scegliere questo prodotto?
Parametri verificabili dai documenti: dimensioni 92×92×25 mm, AC 220240 V, 50/60 Hz, portata e livello di rumore
Il design AC elimina la necessità di un alimentatore DC separato
La costruzione con telaio in alluminio e cuscinetti a sfera è adatta al funzionamento tecnico continuo
I parametri di resistenza elettrica e isolamento specificati dal produttore supportano l’uso in applicazioni di rete
Istruzioni per l’installazione e l’uso
Durante l’installazione, osservare la direzione del flusso d’aria in base all’orientamento della ventola nel dispositivo.
Assicurare una sezione trasversale del conduttore sufficiente e un adeguato scarico meccanico dell’alimentazione per evitare sollecitazioni sui terminali.
Per un funzionamento stabile, rispettare l’intervallo di tensione di alimentazione specificato e la frequenza di rete di 50/60 Hz.
In ambienti polverosi, si consiglia di utilizzare una griglia filtrante e di effettuare una manutenzione regolare per mantenere il flusso.
Avviso di sicurezza
Il prodotto è alimentato da CA 220240 V. L’installazione e la manutenzione devono essere eseguite solo con l’alimentazione scollegata e in conformità con le norme applicabili.
Non toccare le parti rotanti; utilizzare una griglia di protezione adatta durante il montaggio se la ventola è accessibile.
Non utilizzare il ventilatore se il cavo di alimentazione, il telaio o la girante sono danneggiati.
