Description

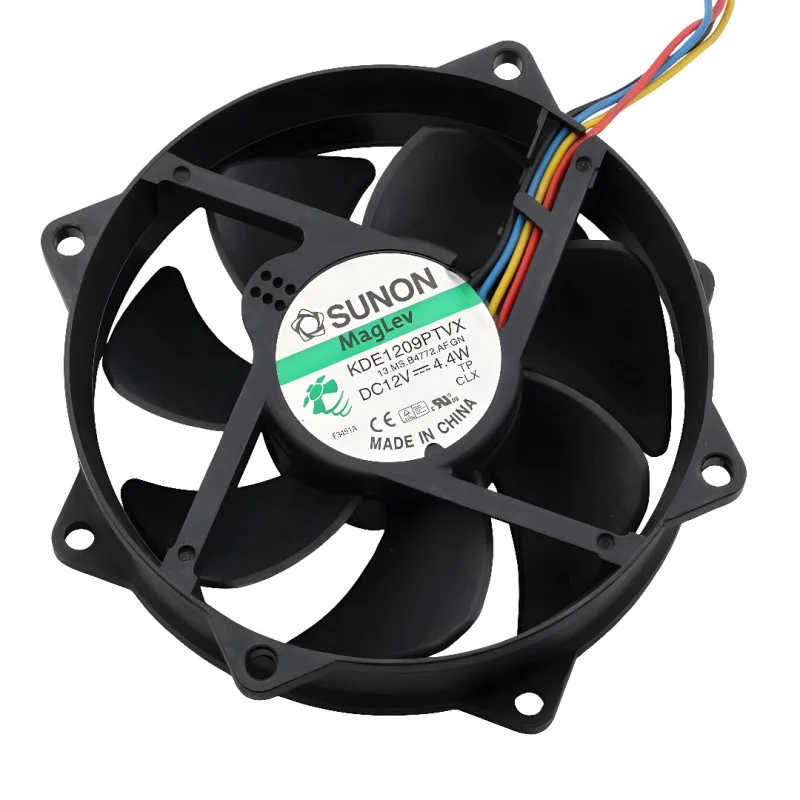

La ventola assiale SUNON KDE1209PTVX è progettata per il raffreddamento forzato di componenti elettronici in spazi limitati, in genere per refrigeratori, armadi per apparecchiature e applicazioni industriali. Grazie al collegamento a 4 fili con controllo PWM, consente una regolazione fluida della velocità e allo stesso tempo fornisce un segnale tachimetrico per il monitoraggio del funzionamento.
Specifiche tecniche
Modello: KDE1209PTVX
Tipo: ventola assiale CC
Dimensioni della cornice: 92 × 92 × 25 mm
Tensione di alimentazione: 12 V CC
Corrente nominale: 0,37 A
Consumo energetico nominale: 4,4 W
Velocità: 2300 giri/min
Flusso d’aria: 45 CFM
Pressione statica: 7,11 mm H2O
Rumore a piena velocità: 2533 dBA
Livello di rumore (modalità bassa/controllo della temperatura): 18-22 dBA
Collegamento: 4 fili, connettore a 4 pin (PWM + tachimetro)
Lunghezza del cavo: circa 20 cm
Funzioni e caratteristiche
Controllo della velocità PWM per ottimizzare il raffreddamento e il rapporto rumore
Uscita tachimetrica per il monitoraggio della velocità (diagnostica guasti, supervisione)
Design da 92 mm adatto per refrigeratori e posizioni di armadi con requisiti di pressione più elevati
Adatto per applicazioni che richiedono una pressione statica più elevata (ad esempio, alettatura densa di refrigeratori, filtri)
Ideale per
Raffreddamento dei dissipatori CPU/GPU e dei moduli di alimentazione
Controllori industriali, alimentatori e convertitori ad aria forzata
Ventilazione del mobile di apparecchiature con flusso limitato (griglie, filtri, condotti)
Sostituzione di ventole in gruppi compatibili con connettore PWM a 4 pin
Contenuto della confezione
Ventilatore SUNON KDE1209PTVX
Perché scegliere questo prodotto?
Parametri elettrici chiaramente definiti per l’alimentazione a 12 V CC
Interfaccia PWM a 4 pin per il controllo della velocità e l’integrazione nella supervisione del sistema
Dimensioni compatte di 92 × 92 × 25 mm per un’ampia compatibilità nei dispositivi elettronici
Combinazione di portata e pressione statica adatta anche per refrigeratori restrittivi
Istruzioni per l’installazione e l’uso
Verificare la compatibilità meccanica (dimensioni 92 × 92 × 25 mm) e l’orientamento del flusso d’aria in base alle frecce sul telaio della ventola.
Fornire solo 12 V CC e dimensionare l’alimentatore almeno per la corrente specificata con un margine.
Per il controllo PWM, utilizzare un connettore a 4 pin; quando ci si collega a un altro sistema, verificare il pinout e i livelli del segnale di controllo.
Assicurare il libero flusso dell’aria e ridurre al minimo gli ostacoli (griglie, filtri) rispetto alla portata richiesta.
Avviso di sicurezza
La ventola è un dispositivo rotante; proteggere le dita e i cavi dal contatto con la girante durante il funzionamento.
Scollegare l’alimentazione prima dell’installazione o della manutenzione.
Non superare la tensione nominale di 12 V CC; un’alimentazione elettrica non corretta potrebbe danneggiare la ventola o provocare un surriscaldamento eccessivo.
