Description

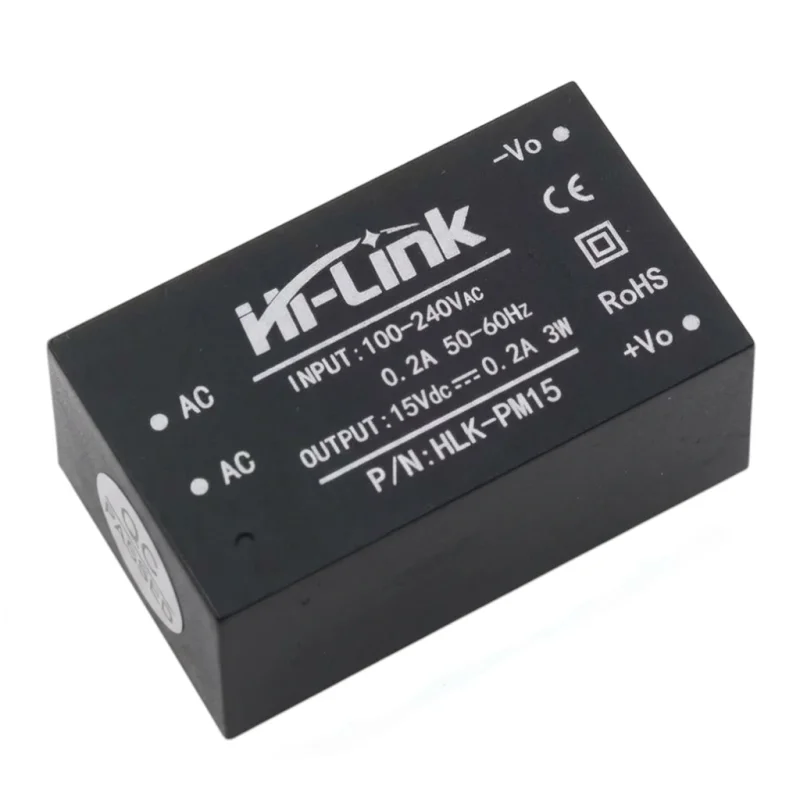

Hi-Link HLK-PM15 AC-DC -moduulia käytetään muuntamaan verkkojännitteen suoraan vakiintuneeksi 15 V:n tasajännitteeksi. Se on tarkoitettu asennettavaksi elektronisiin laitteisiin, ohjauspiireihin ja kompaktien laitteiden virtalähdeosiin, joissa tarvitaan pieni eristetty virtalähde piirilevylle asennettavaksi.
Tekniset tiedot
Malli: HLK-PM15
Tyyppi: AC-DC-virtalähdemoduuli
Lähtöjännite: 15 V DC
Lähtövirta: 0,2 A
Nimellisteho: 3W
Tulojännite: 100240 V AC
Tulojännitealue: 90264 V AC
Tulotaajuus: 5060 Hz
Suurin tulovirta: 0,2 A
Pistorasioiden lukumäärä: 4
Nasta 1: Vaihtovirta
Nasta 2: Vaihtovirta
Nasta 3: -Vo
Nasta 4: +Ääni
Moduulin mitat: 34 × 20,2 × 15,4 mm
Paino: jopa 20 g
Toiminnot ja ominaisuudet
Eristetty AC-DC-verkkomuunnin kompaktissa valetussa kotelossa.
Laaja tuloalue verkkovirtalähteelle.
Suora asennus piirilevylle johtojen avulla.
Integroitu lähtöön liittyvä oikosulkusuoja.
Integroitu lähtövirtasuoja.
Suunniteltu asennettavaksi laitteisiin, joissa on rajoitetusti tilaa.
Ihanteellinen
Sisäänrakennettu virtalähde ohjaus- ja kytkentäpiireille.
Virtalähteiden osat koti- ja teollisuuselektroniikkaan.
Laitteen automaatiomoduulit, mittauslaitteet ja apuvirtalähteen haarat.
Projektit, joissa verkkojännite on muunnettava 15 V DC:ksi kompaktissa moduulissa.
Pakkauksen sisältö
1 x Hi-Link HLK-PM15 -virtalähdemoduuli
Miksi valita tämä tuote?
Selkeästi määritellyt lähtöparametrit 15 V DC ja 0,2 A.
Laaja tulojännitealue yleiskäyttöön.
Kompakti muotoilu sopii asennettavaksi laitteisiin.
Yksinkertainen sähköliitäntä neljän pistorasian kautta, joissa on erilliset AC-tulo- ja DC-lähtöliitännät.
Integroidut suojaustoiminnot ovat tärkeitä teho-osan toiminnalle.
Asennus- ja käyttöohjeet
Asenna moduuli vain laitteisiin, joissa on riittävä eristys ja suojaus jännitteisten osien kosketukselta.
Piiriä suunniteltaessa on välttämätöntä erottaa oikein AC-tuloliittimet ja +Vo- ja -Vo-lähtöliittimet.
Asennus piirilevylle ja verkkojännitteeseen kytkeminen vaatii ammattitaitoa.
Käytön aikana varmista, että olosuhteet sopivat sisäänrakennetulle tehomoduulille, äläkä ylitä nimellislähtötehoa.
Turvallisuushuomautus
Tuote toimii 100240 V AC:n verkkojännitteellä. Väärä kytkentä voi aiheuttaa sähköiskun, laitteen vaurioitumisen tai oikosulun.
Moduulia ei ole tarkoitettu jännitteelliseen käsittelyyn.
Laite on irrotettava virtalähteestä ennen asennusta, huoltoa tai mittausta.
Älä peitä moduulia lämmöneristemateriaaleilla ja varmista laitteen turvallinen käyttö suunnitellun rakenteen mukaisesti.
Käytä tuotetta ainoastaan sisäänrakennettuna tehomoduulina vastaavassa sähkölaitteessa.
