Description

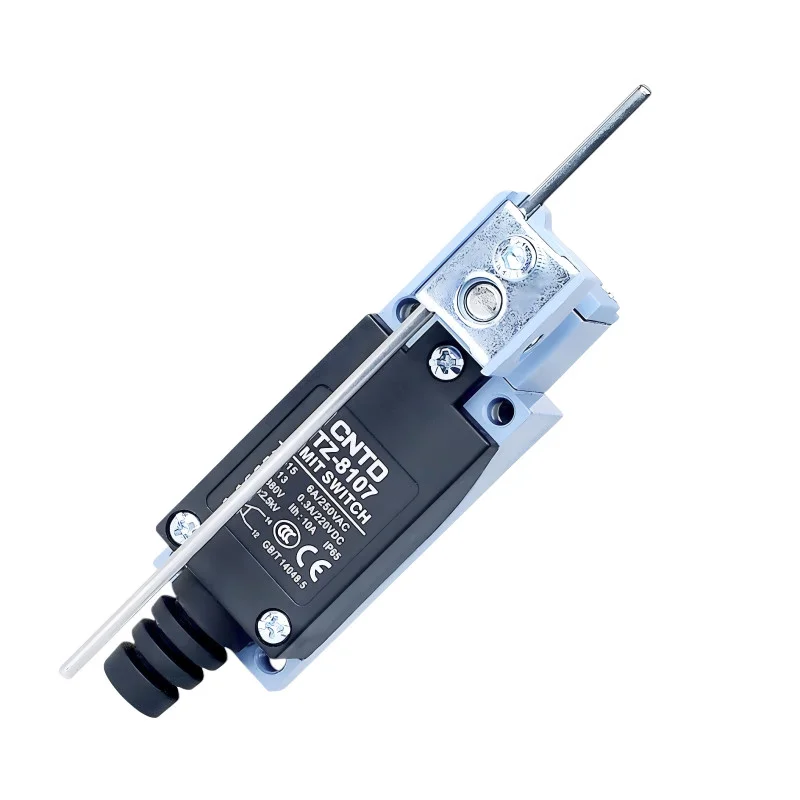

Wyłącznik krańcowy CNTD TZ-8107 z serii TZ-8 to przemysłowy mechaniczny wyłącznik krańcowy z bezpośrednim siłownikiem w postaci litego pręta metalowego. Konstrukcja ta została zaprojektowana do precyzyjnego wykrywania położenia i ograniczników mechanicznych, gdzie wymagany jest bezpośredni i jednoznaczny kontakt bez sprężystego wystającego elementu. Dzięki solidnej konstrukcji i wysokiej odporności mechanicznej, wyłącznik nadaje się do pracy ciągłej w wymagających zastosowaniach przemysłowych.
Dane techniczne
Typ: mechaniczny wyłącznik krańcowy
Model: TZ-8107
Kontroler: pręt metalowy
Układ styków: 1× NO + 1× NC (podwójny obwód)
Prędkość robocza: 5 mm/s do 0,5 m/s
Rezystancja styku: maks. 25 m
Rezystancja izolacji: min. 100 M (przy 500 V DC)
Wytrzymałość dielektryczna: 1500 V AC / 1 minuta
Żywotność mechaniczna: 1 000 000 cykli
Żywotność elektryczna: ponad 500 000 cykli przełączania
Temperatura pracy: od -20°C do +70°C
Wilgotność względna: 95% RH
Ochrona: IP65
Wymiary: 29 × 27 × 129 mm
Waga: 180g
Napięcia i prądy znamionowe
| Rezystancyjny (prąd przemienny) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezystancyjny (prąd stały) | 830 V prądu stałego | 5 A | 5 A |
| 125 V prądu stałego | 0,4 A | 0,4 A | |
| 250 V prądu stałego | 0,2 A | 0,2 A | |
| Indukcja (prąd przemienny) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Indukcyjny (prąd stały) | 830 V prądu stałego | 4 A | 4 A |
| 125 V prądu stałego | 3 A | 3 A | |
| 250 V prądu stałego | 3 A | 3 A | |
| Prąd udarowy | 12 A | 24 A |
Funkcje i cechy
Solidny pręt metalowy zapewniający precyzyjne i powtarzalne przenoszenie ruchu
Wysoka wytrzymałość mechaniczna bez sprężystego wystającego materiału
Podwójny mechanizm sprężynowy zapewniający długą żywotność
Konstrukcja ze stopu aluminium i wzmocnionego tworzywa sztucznego
Odporność na wodę, kurz i olej (IP65)
Stabilne parametry elektryczne dla obwodów prądu przemiennego i stałego
Idealny dla
Automatyka przemysłowa
Systemy przenośnikowe i pozycjonujące
Maszyny CNC i centra obróbcze
Linie montażowe i pakujące
Precyzyjne wykrywanie pozycji krańcowych i ograniczników mechanicznych
Zawartość opakowania
Wyłącznik krańcowy CNTD TZ-8107
Dlaczego warto wybrać ten produkt?
Dokładne i jasne określenie znamionowych napięć i prądów
Solidna konstrukcja odpowiednia do środowisk przemysłowych
Długa żywotność mechaniczna i elektryczna
Niezawodne rozwiązanie dla wymagających zastosowań
Sprawdzona jakość serii CNTD TZ-8
