Description

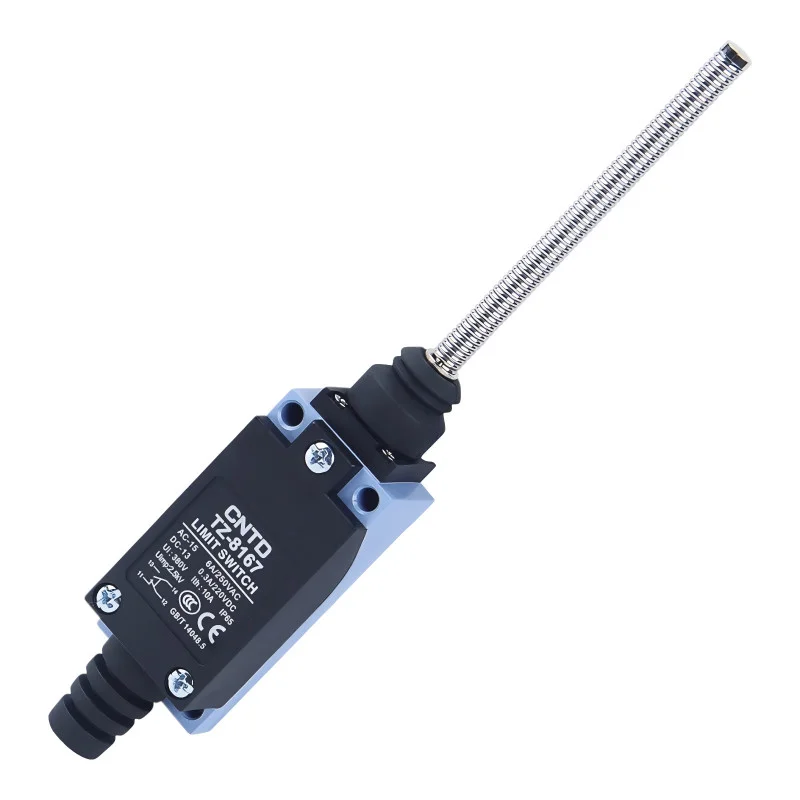

Wyłącznik krańcowy CNTD TZ-8167 z serii TZ-8 to wytrzymały, przemysłowy wyłącznik mechaniczny z siłownikiem sprężynowym, zaprojektowany do niezawodnego wykrywania położeń krańcowych, zatrzymań i ruchu liniowego. Konstrukcja sprężyny umożliwia płynne przełączanie z odpowiednim pokryciem skoków, chroniąc w ten sposób mechanizm wyłącznika i wydłużając jego żywotność nawet w trudnych warunkach pracy.
Dane techniczne
Typ: mechaniczny wyłącznik krańcowy
Model: TZ-8167
Siłownik: sprężynowy
Układ styków: 1× NO + 1× NC (podwójny obwód)
Prędkość robocza: 5 mm/s do 0,5 m/s
Rezystancja styku: maks. 25 m
Rezystancja izolacji: min. 100 M (przy 500 V DC)
Wytrzymałość dielektryczna: 1500 V AC / 1 minuta
Żywotność mechaniczna: 1 000 000 cykli
Żywotność elektryczna: ponad 500 000 cykli przełączania
Temperatura pracy: od -20°C do +70°C
Wilgotność względna: 95% RH
Ochrona: IP65
Wymiary korpusu: 29 × 27 × 175 mm
Waga: 140g
Napięcia i prądy znamionowe
| Rezystancyjny (prąd przemienny) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezystancyjny (prąd stały) | 830 V prądu stałego | 5 A | 5 A |
| 125 V prądu stałego | 0,4 A | 0,4 A | |
| 250 V prądu stałego | 0,2 A | 0,2 A | |
| Indukcja (prąd przemienny) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Indukcyjny (prąd stały) | 830 V prądu stałego | 4 A | 4 A |
| 125 V prądu stałego | 3 A | 3 A | |
| 250 V prądu stałego | 3 A | 3 A | |
| Prąd udarowy | 12 A | 24 A |
Funkcje i cechy
Siłownik sprężynowy zapewniający płynne przełączanie i większą tolerancję mechaniczną
Wysoka powtarzalność przełączania podczas ruchu liniowego
Podwójny mechanizm sprężynowy zapewniający długą żywotność
Wytrzymały stop aluminium i wzmocniona obudowa z tworzywa sztucznego
Odporność na wodę, kurz i olej dzięki ochronie IP65
Stabilne parametry elektryczne zarówno dla zastosowań AC, jak i DC
Idealny dla
Automatyka przemysłowa
Systemy przenośnikowe i obsługowe
CNC i obrabiarki
Linie montażowe i pakujące
Wykrywanie pozycji krańcowych i ograniczników mechanicznych
Zawartość opakowania
Wyłącznik krańcowy CNTD TZ-8167
Dlaczego warto wybrać ten produkt?
Jasno określone napięcia i prądy znamionowe w formie tabeli
Wysoka trwałość mechaniczna i elektryczna
Niezawodna praca w wymagających warunkach przemysłowych
Uniwersalne zastosowanie w obwodach prądu przemiennego i stałego
Sprawdzona jakość przemysłowej serii CNTD TZ-8
