Description

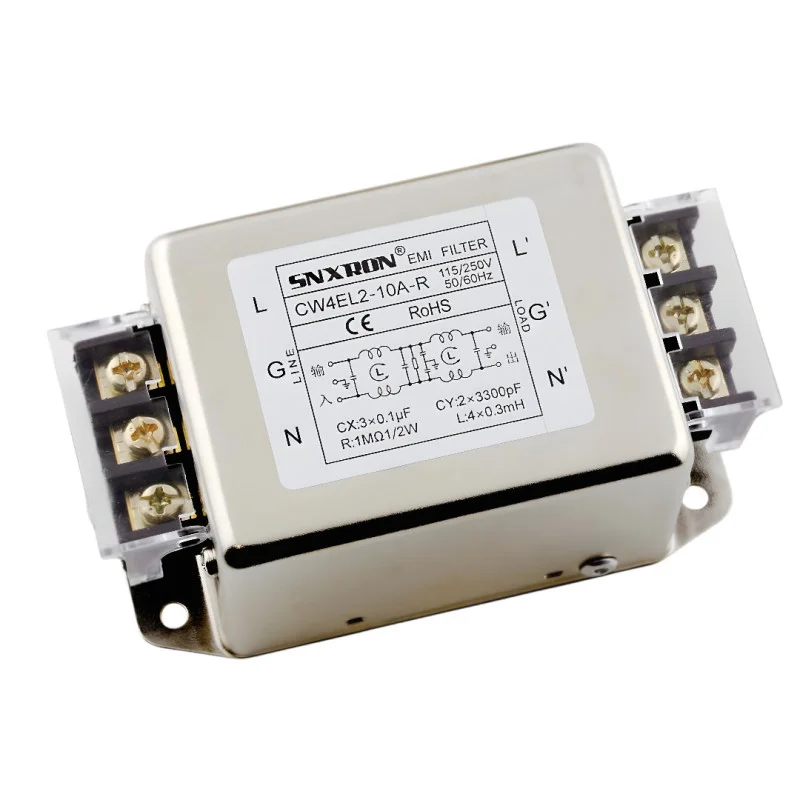

Yksivaiheinen CW4EL2-verkkovirran EMI-suodatin on suunniteltu vaimentamaan korkeataajuisia häiriöitä (differentiaali- ja yhteismuotoisia) vaihtovirtaverkoissa. Sitä käytetään laitteen tulossa virransyöttöverkon ja kuorman välissä, missä se auttaa vähentämään häiriöiden etenemistä verkkoon ja lisäämään laitteen häiriönsietoa ympäristöstä.
Tekniset tiedot
Suodattimen tyyppi: yksivaiheinen AC EMI -suodatin
Malli: CW4EL2-XXX-R
Nimellisjännite: 115/250 VAC
Nimellisvirta: 3A, 6A, 10A, 20A, 30A, 40A (versiosta riippuen)
Liitäntä: kaksivaiheinen suodatus
Liitäntä: riviliitin
Kiinnitys: kiinnitysreiät
Käyttölämpötila: -25 – +85 °C
Kansi: metalli, nikkelöity
Sertifiointi: CE, RoHS
Ilmastoluokka: 25.08.2021
Toiminnot ja ominaisuudet
Häiriöiden vaimennus laajalla taajuusalueella, joka on tyypillistä kytkentävirtalähteille ja tehoelektroniikalle
Differentiaali- ja yhteismuotoisten häiriöiden suodatus
Metallisuojattu rakenne vähentää säteilyä ja parantaa sähkömagneettista yhteensopivuutta
Ruuviliittimet kiinteään johtoliitäntään
Ihanteellinen
Hakkurivirtalähteet ja teollisuusvirtalähteet
Servomoottorit, invertterit ja moottorisovellukset
Teollisuuden ohjausjärjestelmät ja kytkentätaulut
Laitteet, jotka vaativat verkkovirran johtuvien häiriöiden vähentämistä
Pakkauksen sisältö
1 kpl EMI-suodatin CW4EL2
Miksi valita tämä tuote?
Nimellisparametrit sopivat yksivaiheisiin tehosovelluksiin, joiden jännite on enintään 250 VAC
Kaksivaiheinen suodatus johtuvien häiriöiden tehokkaaseen vaimennukseen
Kestävä metallirakenne ja vakioliitäntä kytkentäkaappiin asennettavaksi
Asennus- ja käyttöohjeet
Asenna suodatin mahdollisimman lähelle kohtaa, josta virta tulee laitteeseen.
Huomioi tulon ja lähdön suuntaus: kytke verkko LINE-liittimiin ja kuorma LOAD-liittimiin.
Kytke suojajohdin (PE/maadoitus) sopivaan maadoitusliittimeen ja varmista metallirakenteen hyvä maadoitus.
Tehokkaan suodatuksen saavuttamiseksi reititä tulo- ja lähtöjohdot erikseen ja minimoi niiden päällekkäisyys.
Turvallisuushuomautus
Laite on suunniteltu toimimaan enintään 250 VAC:n verkkojännitteellä. Väärä asennus voi aiheuttaa sähköiskun tai laitteen vaurioitumisen.
Asennuksen ja liitännän saa suorittaa vain pätevä henkilö, kun laite on irrotettu virtalähteestä.
Varmista aina asianmukainen maadoitus ja noudata sovellettavia standardeja ja määräyksiä asennuksessa sähkötauluihin.
