Description

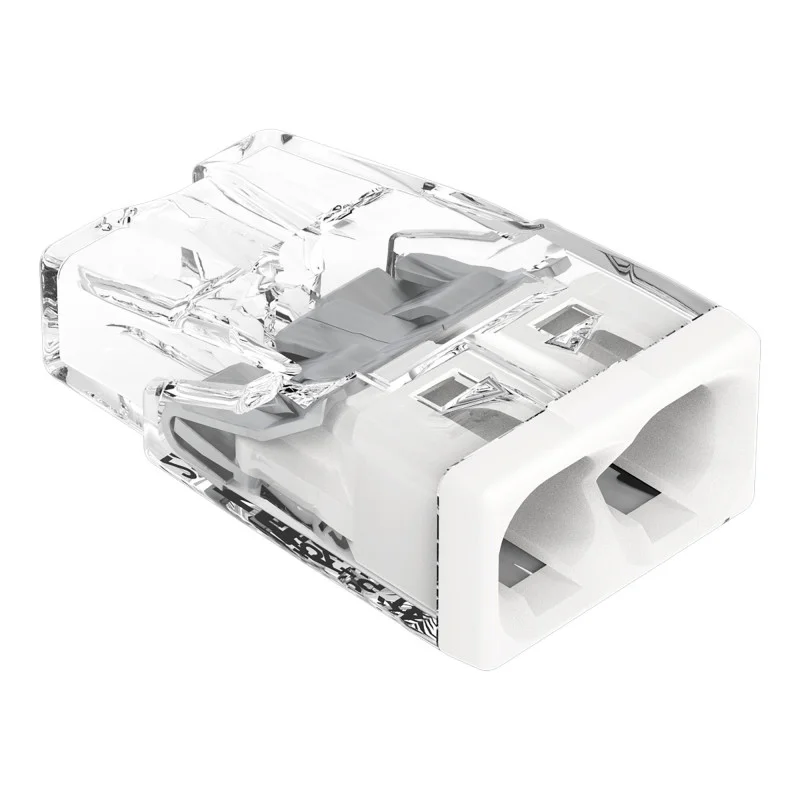

Zacisk instalacyjny WAGO 2273-202 służy do łączenia dwóch przewodów jednodrutowych poprzez bezpośrednie włożenie do styku. Przeznaczony jest do instalacji elektrycznych w miejscach, gdzie wymagane jest szybkie, kompaktowe i przejrzyste połączenie przewodów bez konieczności stosowania połączeń śrubowych. Sprzedawany w opakowaniu 1 sztuka.
Dane techniczne
Model: WAGO 2273-202
Typ technologii połączenia: PUSH WIRE
Liczba punktów przyłączeniowych: 2
Liczba potencjałów: 1
Zaprojektowany dla przewodów litych
Zakres przekroju przewodu: 0,5 do 2,5 mm²
Długość zdjęcia izolacji z przewodu: 11 mm
Kierunek połączenia: boczny
Napięcie znamionowe: 450 V
Prąd znamionowy: 24 A
Projektowe napięcie udarowe: 4 kV
Kategoria przepięciowa: II
Poziom zanieczyszczenia: 2
Temperatura powietrza otoczenia podczas pracy: do +60 °C
Temperatura pracy ciągłej: 105 °C
Oznaczenie temperatury zgodnie z normą EN 60998: T60
Kolor korpusu: przezroczysty
Kolor obudowy: biały
Materiał izolacyjny: poliwęglan (PC)
Klasa palności wg UL94: V2
Materiał styków: miedź elektrolityczna
Powierzchnia styku: cyna
Materiał sprężyny zaciskowej: stal sprężynowa chromowo-niklowa (CrNi)
Wymiary: 10 x 5,8 x 16,7 mm
Waga: 0,7 g
Funkcje i cechy
Podłączenie przewodów bez użycia śrub poprzez bezpośrednie włożenie.
Kompaktowa konstrukcja umożliwiająca zastosowanie w miejscach o ograniczonej przestrzeni w puszkach instalacyjnych.
Przezroczysta obudowa pozwala na wizualną kontrolę wkładania przewodu.
Zacisk przeznaczony jest do podłączania przewodów jednodrutowych.
Konstrukcja pozwala na szybki montaż bez konieczności użycia narzędzi przy podłączaniu przewodów.
Idealny dla
Instalacje elektryczne domowe i przemysłowe.
Podłączanie przewodów stałych w puszkach instalacyjnych i rozgałęźnych.
Naprawy i modyfikacje linii stacjonarnych.
Instalacje, w których wymagane jest kompaktowe połączenie dwóch przewodów.
Zawartość opakowania
1 szt. zacisków instalacyjnych WAGO 2273-202
Dlaczego warto wybrać ten produkt?
Jasno określona liczba punktów połączeń i określony zakres przekrojów przewodów.
Kompaktowe wymiary umożliwiające montaż w ograniczonej przestrzeni.
Przezroczysta konstrukcja umożliwiająca kontrolę prawidłowego włożenia przewodu.
Technologia PUSH WIRE bez połączeń śrubowych.
Zweryfikowane parametry elektryczne i temperaturowe do użytku instalacyjnego.
Instrukcja instalacji i obsługi
Przed podłączeniem zdejmij izolację z przewodu na długości 11 mm.
Zacisk przeznaczony jest do przewodów jednodrutowych o podanym zakresie przekrojów.
Włóż przewód bezpośrednio do zacisku, aż do oporu.
Instalację należy wykonywać wyłącznie przy odłączonym zasilaniu.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do instalacji elektrycznych i niewłaściwe użytkowanie może skutkować porażeniem prądem elektrycznym lub zwarciem.
Instalację należy wykonywać wyłącznie na przewodach odłączonych od napięcia.
Należy przestrzegać przepisowego zakresu przekrojów i długości zdejmowania izolacji z przewodów.
Nie należy używać uszkodzonego zacisku lub przewodów z uszkodzoną izolacją.
Montaż w stałych instalacjach elektrycznych powinien być przeprowadzony przez osobę wykwalifikowaną.
