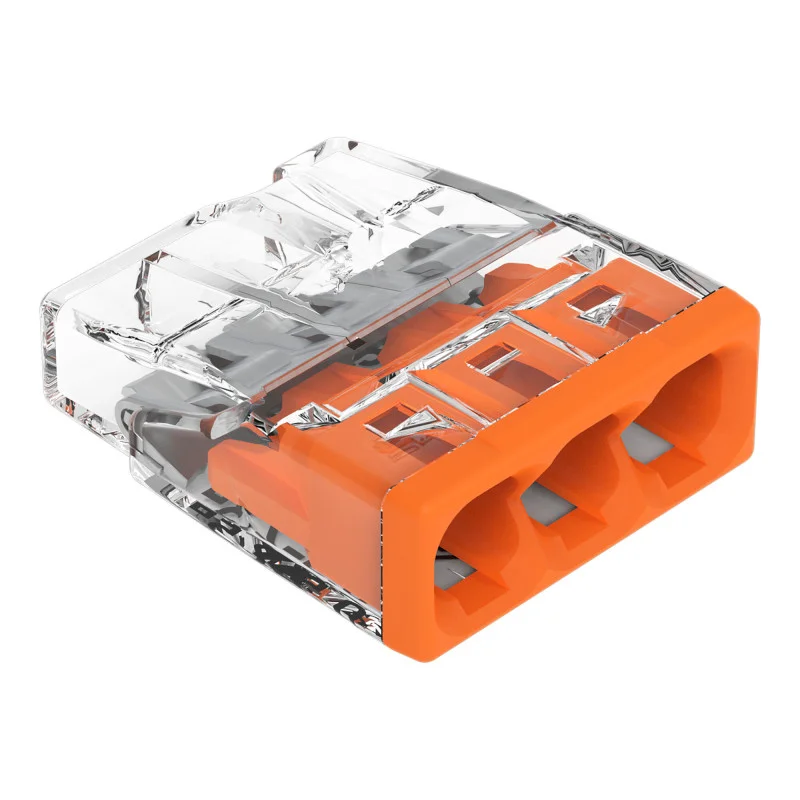

WAGO 2273-203 to kompaktowy, 3-stykowy łącznik do łączenia przewodów miedzianych w puszkach przyłączeniowych i innych zastosowaniach elektroinstalacyjnych. Konstrukcja wtykowa umożliwia szybkie i bezpośrednie włożenie przewodu bez konieczności przykręcania. Przezroczysta obudowa ułatwia wizualną kontrolę włożenia przewodu.
Dane techniczne
Producent: WAGO
Model: 2273-203
Seria: 2273 KOMPAKTOWY DRUT POCISKAJĄCY
Typ produktu: łącznik do puszki przyłączeniowej
Liczba podróży: 3
Prąd znamionowy: 24 A
Napięcie znamionowe: 450 V
Przekrój przewodu: 2,5 mm2
Rozmiar przewodu: 16 AWG, 20 AWG
Typ montażu: kabel
Typ zakończenia: przewód wtykowy
Materiał styku: miedź
Kolor: pomarańczowy, przezroczysty
Maksymalna temperatura pracy: 60 °C
Zakapsułkowane: tak
Ubezpieczony: nie
Certyfikacja strefy zagrożonej wybuchem: nie
Funkcje i cechy
Kompaktowa konstrukcja do stosowania w skrzynkach instalacyjnych i rozdzielczych.
Podłączenie przewodów metodą wciskową bez zacisków śrubowych.
Przezroczysta obudowa umożliwiająca sprawdzenie prawidłowego włożenia przewodu.
3 oddzielne wejścia do podłączenia trzech przewodów.
Izolowany korpus złącza do instalacji elektrycznej.
Idealny dla
Łączenie przewodów w instalacjach elektrycznych domowych i przemysłowych.
Do stosowania w puszkach przyłączeniowych i instalacyjnych.
Szybkie i czyste łączenie przewodów miedzianych.
Zawartość opakowania
Złącze WAGO 2273-203
Dlaczego warto wybrać ten produkt?
Czytelnie zidentyfikowany numer katalogowy WAGO 2273-203.
Kompaktowa konstrukcja odpowiednia do ograniczonej przestrzeni montażowej.
Przezroczysta obudowa pozwala na wizualną kontrolę połączenia przewodów.
Metoda łączenia wtykowego ułatwia montaż bez konieczności stosowania połączeń śrubowych.
Parametry techniczne 24 A i 450 V odpowiadają zastosowaniu w instalacjach elektrycznych w zakresie przewidzianym dla danego zastosowania produktu.
Instrukcja instalacji i obsługi
Przeznaczone do przewodów o zakresie i konstrukcji odpowiadającej specyfikacji produktu.
Przed włożeniem przewodu należy dokładnie zdjąć izolację i sprawdzić, czy koniec przewodu nie jest uszkodzony.
Po podłączeniu zaleca się wizualną kontrolę położenia przewodu przez przezroczysty korpus złącza.
Instalację należy wykonywać wyłącznie zgodnie z zasadami instalacji elektrycznych, biorąc pod uwagę znamionowe napięcie i natężenie prądu produktu.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do instalacji elektrycznych, nieprawidłowe podłączenie może skutkować porażeniem prądem, zwarciem lub przegrzaniem połączenia.
Przed montażem lub demontażem obwód musi zostać odłączony od zasilania.
Instalację pod napięciem 450 V może wykonać wyłącznie osoba posiadająca odpowiednie kwalifikacje zawodowe.
Nie należy przekraczać znamionowych parametrów elektrycznych i temperaturowych produktu.
Nie należy używać uszkodzonego złącza ani przewodów z uszkodzoną izolacją lub o nieodpowiedniej konstrukcji.
