Description

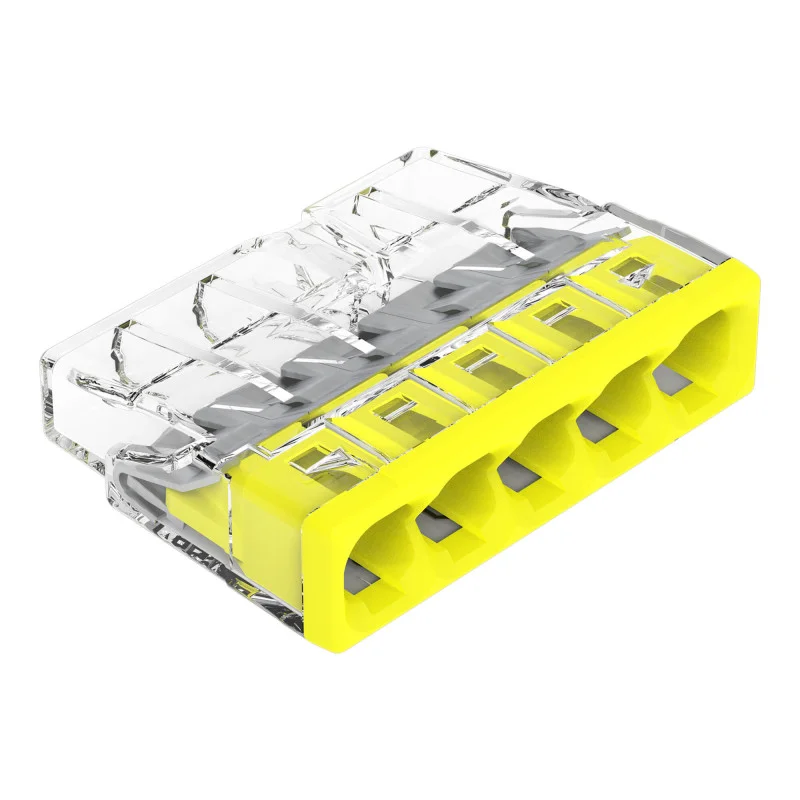

Zacisk instalacyjny WAGO serii 2273 przeznaczony jest do podłączania przewodów jednodrutowych poprzez bezpośrednie włożenie do styku. Konstrukcja z pięcioma punktami przyłączeniowymi umożliwia szybkie i przejrzyste rozgałęzianie przewodów w puszkach instalacyjnych i innych miejscach o ograniczonej przestrzeni. Sprzedawany w 1 sztuce.
Dane techniczne
Producent: WAGO
Seria: 2273
Typ technologii połączenia: PUSH WIRE
Liczba punktów przyłączeniowych: 5
Liczba potencjałów: 1
Zaprojektowany dla przewodów litych
Zakres przekroju przewodu: 0,52,5 mm2
Zakres przewodów: 20-16 AWG
Materiał przewodów łączących: miedź, aluminium
Metoda sterowania: bezpośrednie wprowadzenie
Długość zdjęcia: 11 mm
Kierunek połączenia: boczny
Napięcie znamionowe: 450 V
Prąd znamionowy: 24 A
Sugerowane napięcie udarowe: 4 kV
Kategoria przepięciowa: II
Temperatura powietrza otoczenia podczas pracy: +60 °C
Temperatura pracy ciągłej: 105 °C
Oznaczenie temperatury zgodnie z normą EN 60998: T60
Materiał izolacyjny: poliwęglan (PC)
Kolor obudowy: przezroczysty
Kolor okładki: żółty
Wymiary: 22 x 5,8 x 16,7 mm
Waga: 1,6 g
Numer produktu: 4698551
Funkcje i cechy
Kompaktowy zacisk do przewodów jednodrutowych w instalacjach elektrycznych.
Podłączenie przewodów następuje poprzez bezpośrednie włożenie, bez użycia narzędzi.
Przezroczysta obudowa pozwala na wizualną kontrolę wkładania przewodu.
Konstrukcja jednopotencjałowa umożliwiająca podłączenie pięciu przewodów do jednego węzła.
Otwór testowy umożliwia przeprowadzenie testów elektrycznych w stanie zainstalowanym.
Konstrukcja przystosowana do stosowania w puszkach instalacyjnych o ograniczonej przestrzeni.
Idealny dla
Łączenie przewodów stałych w instalacjach elektrycznych domowych i przemysłowych.
Rozgałęzianie przewodów w puszkach instalacyjnych i rozdzielczych.
Instalacja, serwis i modyfikacja stałych systemów dystrybucji energii elektrycznej.
Zastosowania, w których wymagane jest szybkie i wyraźne połączenie wielu przewodów.
Zawartość opakowania
1x zacisk instalacyjny WAGO 2273, 5-biegunowy
Dlaczego warto wybrać ten produkt?
Podane parametry elektryczne i temperaturowe służą do celów instalacyjnych.
Pięciobiegunowa konstrukcja umożliwia połączenie kilku przewodów jednodrutowych w jednym, kompaktowym elemencie.
Połączenie PUSH WIRE ułatwia instalację i skraca czas podłączania.
Przezroczysta obudowa pozwala łatwo sprawdzić, czy przewód został włożony prawidłowo.
Kompaktowe wymiary umożliwiają montaż w ograniczonych przestrzeniach.
Instrukcja instalacji i obsługi
Przed włożeniem przewodu należy zdjąć z niego izolację na długości 11 mm.
Zacisk przeznaczony jest do przewodów jednodrutowych o podanym zakresie przekrojów.
Włóż przewód bezpośrednio do odpowiedniego otworu, aż do oporu.
Odłączając przewód, należy go poluzować, pociągając i obracając na przemian w lewo i w prawo.
Należy zwrócić uwagę na znamionowe parametry elektryczne i temperaturowe produktu.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do instalacji elektrycznych. Niewłaściwe użytkowanie lub podłączenie może spowodować porażenie prądem, zwarcie lub przegrzanie połączenia.
Przed montażem, demontażem lub kontrolą należy zawsze odłączyć zasilanie.
Należy stosować wyłącznie przewody odpowiedniego typu i przekroju.
Montaż w stałych instalacjach elektrycznych powinien być przeprowadzony przez osobę posiadającą odpowiednie kwalifikacje elektryczne.
Po instalacji należy sprawdzić, czy przewód został prawidłowo włożony i czy połączenie jest solidne.
