Description

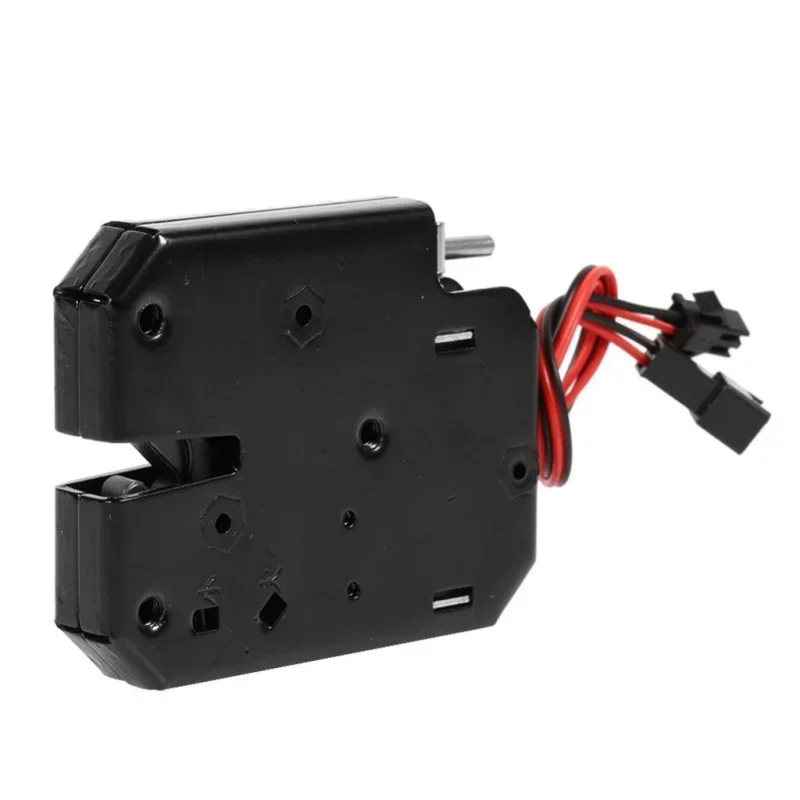

Zamek elektromagnetyczny przeznaczony jest do zabezpieczania drzwi i klap w zastosowaniach, w których wymagane jest elektryczne odblokowanie i sygnalizacja stanu. W stanie spoczynku zamek pozostaje zamknięty, a po podaniu napięcia wyzwalającego zwalnia zatrzask. Zawiera zacisk do podłączenia lampki kontrolnej lub sygnału stanu do otwierania i zamykania drzwi.
Dane techniczne
Typ: zamek elektromagnetyczny do drzwi
Tryb pracy: zablokowany, gdy nie jest przyłożone napięcie, odblokowany, gdy jest przyłożone napięcie
Napięcie/prąd: 5 V DC / 1,5 A, 12 V DC / 2 A, 24 V DC / 1 A (w zależności od wariantu)
Maksymalne obciążenie zatrzasku: 150 kg
Maksymalny czas pod napięciem: 0,5 s
Temperatura pracy: -40 do 60 °C
Materiał części wewnętrznej: stal węglowa
Wykończenie powierzchni: czarna powłoka proszkowa (komaxit)
Wymiary: 73 x 58 x 13 mm
Długość kabla: 170 mm
Żywotność mechaniczna: 500 000 cykli
Żywotność elektromagnesu: ponad 1 000 000 cykli roboczych
Wyjście sygnału: styk przełączający, otwarty po odblokowaniu, zamknięty po zablokowaniu
Funkcje i cechy
Zamek działa jako osobna jednostka zamykająca z elektrycznym zwalnianiem.
Konstrukcja pozwala na montaż bez ograniczeń co do orientacji lewej lub prawej.
W skład zestawu wchodzi element blokujący z uchwytem umożliwiającym mechaniczną blokadę drzwi.
Zamek wyposażony jest w wyjście informacji zwrotnej o jego stanie.
Przewód sprzężenia zwrotnego pełni funkcję bezpotencjałowego styku przełączającego, sygnalizującego stan blokady.
W stanie zablokowanym styk sprzężenia zwrotnego jest zamknięty, a w stanie odblokowanym styk jest otwarty.
Wyjście to można wykorzystać do podłączenia lampki kontrolnej, wejścia jednostki sterującej, mikrokontrolera lub systemu bezpieczeństwa monitorującego, czy zamek jest w stanie zablokowanym.
Wyjście sprzężenia zwrotnego nie służy do zasilania zamka, lecz jedynie do przesyłania informacji o stanie styku.
Mechanizm posiada regulowaną sprężystość dla drzwi o wadze od 0,5 do 4 kg.
Idealny dla
pudełka dozujące
szafki serwisowe i samoobsługowe
skrzynki pocztowe i skrzynki na gazety
lodówki i szafki
przechowywanie i szafy
biblioteka i wypożyczalnie skrzynek
Zawartość opakowania
1x zamek elektromagnetyczny
1x element przeciwstawny zatrzasku
Dlaczego warto wybrać ten produkt?
Umożliwia odblokowanie elektryczne i jednocześnie wysyła sygnał stanu pozwalający sprawdzić położenie blokady.
Konstrukcje ze stali węglowej są przeznaczone do wielokrotnego użytku.
Kompaktowe wymiary ułatwiają montaż w mniejszych drzwiach i skrzynkach.
Tryb pracy z blokadą beznapięciową nadaje się do zastosowań, w których zamek powinien pozostać zamknięty po zaniku zasilania.
Instrukcja instalacji i obsługi
Przed instalacją należy sprawdzić, czy napięcie zasilania i obciążenie prądowe odpowiadają zastosowanemu zasilaczowi i obwodowi sterującemu.
Zamek należy zamontować tak, aby element przeciwstawny znajdował się dokładnie w położeniu względem zatrzasku i nie było żadnego napięcia mechanicznego.
Przewody sygnałowe należy wykorzystywać wyłącznie jako styki stanu, a nie do bezpośredniego zasilania obciążenia bez odpowiedniego stopnia pośredniego.
Należy zachować maksymalny czas otwarcia wynoszący 0,5 s.
Informacja o bezpieczeństwie
Produkt jest elementem elektrycznym i wymaga prawidłowego okablowania. Nieprawidłowa polaryzacja, niewłaściwe napięcie lub przeciążenie mogą uszkodzić zamek lub obwód zasilania.
Instalację i podłączanie należy wykonywać przy odłączonym zasilaniu.
Podczas montażu w systemach dostępu, dozowania lub blokowania należy zapewnić blokadę mechaniczną i bezpieczne otwieranie awaryjne.
Nie należy używać zamka w temperaturach wykraczających poza określone zakresy i nie należy wystawiać go na działanie środowisk, do których nie jest przeznaczony.
