Description
Złącze D-SUB DE15 (często błędnie nazywane DB15/VGA) umożliwia szybkie, bezlutowe podłączanie przewodów za pomocą zacisków śrubowych. Nadaje się do serwisowania, prototypowania i konwersji okablowania na standardowy 15-pinowy interfejs męski z wkrętami blokującymi.
Dane techniczne
Typ złącza: D-SUB DE15 (15 pinów, 3 rzędy), męskie
Mocowanie: śruby blokujące na złączu
Podłączenie przewodów: blok zacisków śrubowych
Wymiary: 76 × 42 × 20 mm
Odstęp między rzędami pinów: 2,84 mm
Odstęp między pinami w rzędzie: 2,77 mm
Materiał: złącze metalowe, osłona plastikowa (ABS)
Funkcje i cechy
Konwersja złącza DE15 na blok zaciskowy w celu łatwego podłączania pojedynczych sygnałów
Montaż bez lutowania, odpowiedni do wielokrotnych zmian okablowania
Osłona ABS chroni zaciski i przewody przed uszkodzeniami mechanicznymi
Śruby blokujące poprawiają stabilność mechaniczną połączenia z elementem współpracującym
Idealny dla
Urządzenia serwisowe i testowe do urządzeń z interfejsem DE15
Prototypowanie i okablowanie laboratoryjne linii sygnałowych
Podłączenie okablowania do złącza D-SUB bez konieczności produkcji specjalnego kabla
Zastosowania przemysłowe i pomiarowe wykorzystujące 15-pinowy interfejs D-SUB
Zawartość opakowania

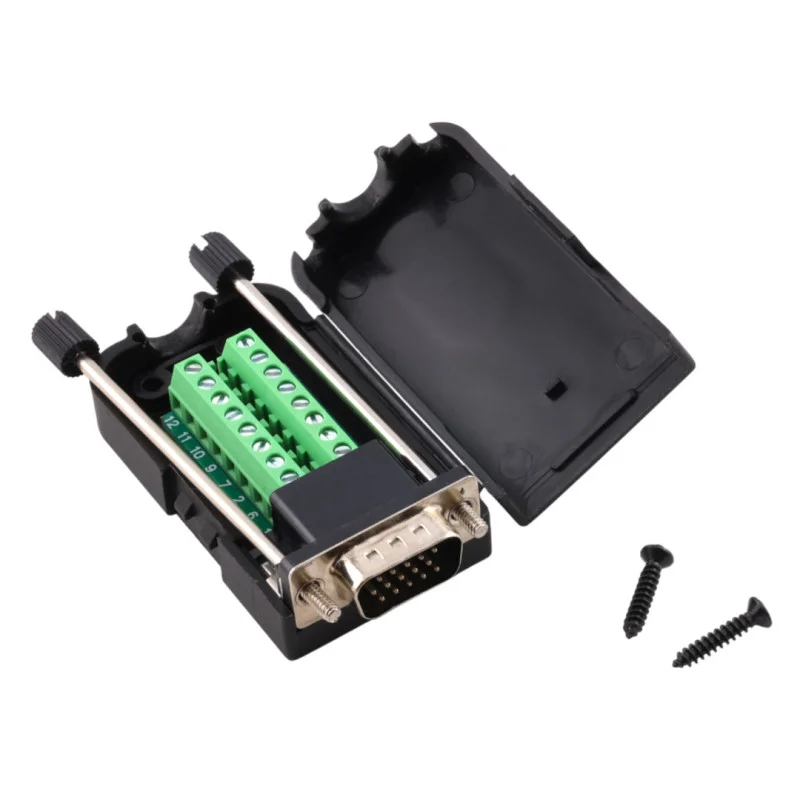

Złącze D-SUB DE15 męskie z kostką zaciskową w obudowie
Dlaczego warto wybrać ten produkt?
Technicznie poprawna konstrukcja DE15 (15 pinów w 3 rzędach) zapewniająca kompatybilność ze standardowymi odpowiednikami
Szybkie i przejrzyste okablowanie za pomocą zacisków śrubowych
Kompaktowe wymiary i mechaniczne blokowanie złącza za pomocą śrub
Rozwiązanie odpowiednie do instalacji tymczasowych i trwalszych, bez lutowania
Instrukcja instalacji i obsługi
Przed podłączeniem przewodów należy poluzować śruby zaciskowe, włożyć odizolowany przewód i dokręcić śrubę z odpowiednią siłą.
Zalecamy sprawdzenie przypisania pinów zgodnie z aplikacją i schematem okablowania urządzenia.
Po podłączeniu przewodów zamknij pokrywę i zabezpiecz ją dołączonymi śrubami.
Podłączając złącze do elementu współpracującego, należy dokręcić śruby blokujące złącze, aby zapewnić stabilny kontakt.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do zastosowań sygnałowych i niskonapięciowych; nie należy podłączać go bezpośrednio do napięcia sieciowego.
Przed przystąpieniem do czynności należy odłączyć urządzenie od zasilania i zapobiec zwarciom pomiędzy zaciskami.
Zapewnij odciążenie okablowania, aby przewody nie poluzowały się w zaciskach.
