Description

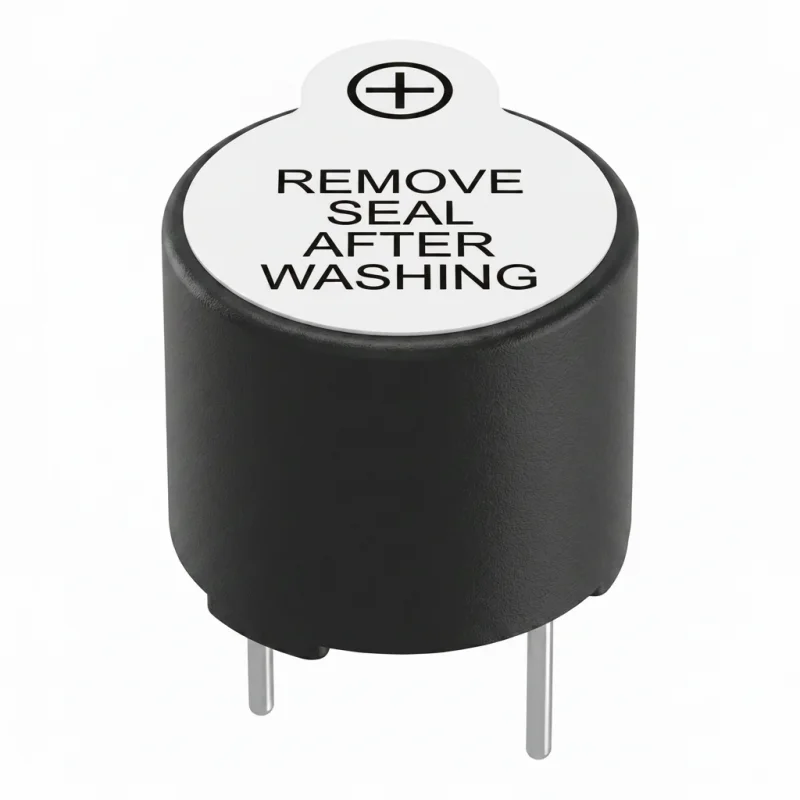

El zumbador activo TMB-12A24 es un componente electrónico para la señalización acústica en circuitos de corriente continua de baja tensión. Gracias a su electrónica integrada, genera una señal acústica al aplicar la tensión de alimentación sin necesidad de un oscilador externo. Es adecuado para la señalización de estados de dispositivos, alertas e indicaciones sonoras sencillas en placas de circuito impreso (PCB).
Especificaciones técnicas
Tipo: TMB-12A24
Diseño: zumbador activo
Alimentación: corriente continua (DC)
Tensión de funcionamiento: 18-26 V DC
Corriente máxima: 10 mA
Frecuencia de señalización: 2,3 kHz
Volumen: 85 dB medido a una distancia de 10 cm
Temperatura de funcionamiento: -20 a 70 °C
Dimensiones: 12 x 9,5 mm
Pines: diseño de dos pines para montaje en placa de circuito impreso (PCB)
Funciones y características
Diseño activo con generación de tono propia al conectar la tensión de alimentación.
Adecuado para uso directo en circuitos con alimentación de corriente continua en el rango especificado.
Carcasa cilíndrica compacta para montaje en dispositivos electrónicos.
Salida acústica con frecuencia de señalización fija.
Conexión polarizada que requiere respetar la polaridad correcta de la alimentación.
Ideal para
Señalización acústica de estados en dispositivos electrónicos.
Indicaciones sonoras de advertencia e información en circuitos de control.
Montaje en placas de circuito impreso (PCB).
Aplicaciones electrónicas de servicio, desarrollo y prototipado con alimentación de corriente continua.
Contenido del paquete
1x zumbador activo TMB-12A24
Por qué elegir este producto
El zumbador activo no requiere un generador de tono externo.
Los parámetros de alimentación, corriente, volumen y frecuencia se especifican para facilitar su integración en el diseño del circuito.
El diseño de dos pines permite el montaje en placas de circuito impreso.
Sus dimensiones y bajo peso son ideales para dispositivos electrónicos compactos.
Instrucciones de instalación y funcionamiento
Al realizar la conexión, respete la polaridad indicada en la carcasa del componente.
Alimente únicamente con tensión continua dentro del rango de funcionamiento especificado.
Monte el componente en la placa de circuito impreso de manera que no se sometan los pines a tensión mecánica.
Antes de la puesta en marcha, verifique que la conexión y el valor de la tensión de alimentación sean correctos.
Advertencias de seguridad
Una polaridad incorrecta o superar la tensión de alimentación permitida provocará daños en el componente.
En caso de cortocircuito o conexión incorrecta, existe riesgo de sobrecalentamiento del componente o daños en el circuito de alimentación.
Realice el montaje y la conexión únicamente con la alimentación desconectada.
El producto es un componente electrónico diseñado para el montaje profesional en equipos eléctricos.
